Комплекс автоматизированный измеритель-вычислительный ПАВУ.411734.003
| Номер в ГРСИ РФ: | 94820-25 |
|---|---|
| Производитель / заявитель: | АО "Научно-технический центр промышленных технологий и аэронавигационных систем" (АО "НТЦ Промтехаэро"), г. Москва |
Комплекс автоматизированный измерительно-вычислительный ПАВУ.411734.003 (далее - Комплекс) предназначен для измерений радиотехнических характеристик антенных устройств и систем.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94820-25 | ||||||
| Наименование | Комплекс автоматизированный измеритель-вычислительный | ||||||
| Модель | ПАВУ.411734.003 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2c8ae0fe-a19d-314a-4243-9fc014f2e451 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Акционерным обществом "Научно-технический центр промышленных технологий и аэронавигационных систем" (АО "НТЦ Промтехаэро"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94820-25: Описание типа
2025-94820-25.pdf
|
Скачать | 684.8 КБ | |
|
94820-25: Методика поверки
2025-mp94820-25.pdf
|
Скачать | 4 MБ |
Описание типа
Назначение
Комплекс автоматизированный измерительно-вычислительный ПАВУ.411734.003 (далее - Комплекс) предназначен для измерений радиотехнических характеристик антенных устройств и систем.
Описание
Принцип действия комплекса основан на измерении зависимостей коэффициента передачи от частоты и угла ориентации испытываемой антенны. Радиоколлиматор в ограниченной зоне обеспечивает условия распространения электромагнитного поля, соответствующие расположению испытываемой антенны в «дальней зоне». Зеркало радиоколлиматора (рефлектор) представляет собой вырезку параболоида, которая совместно с установленным в её фокусе облучателем радиоколлиматора создаёт в рабочей зоне электромагнитное поле с равномерными амплитудным и фазовым распределениями. Рабочая зона представляет собой цилиндр образующая которого перпендикулярна фокальной плоскости зеркала радиоколлиматора и совпадает с плоскостью фазового фронта создаваемого электромагнитного поля. Испытываемая антенна устанавливается в рабочей зоне на позиционер антенный и подключается к измерительному порту векторного анализатора цепей, другой порт которого подключён к входу облучателя радиоколлиматора. Радиоколлиматор, являющийся электродинамически взаимной системой, обеспечивает измерения радиотехнических характеристик остронаправленных антенн в режимах излучения и приёма.
Функционально и конструктивно Комплекс состоит из следующих элементов:
- безэховой экранированной камеры, покрытой радиопоглощающим материалом и предназначенной для поглощения электромагнитных волн для имитации условия свободного пространства;
- радиоколлиматора (зеркала радиоколлиматора) с пьедесталом, предназначенного для создания равномерных амплитудного и фазового распределений электромагнитного поля в рабочей зоне комплекса;
- комплекта облучателей серии FD-8-18 для облучения зеркала радиоколлиматора;

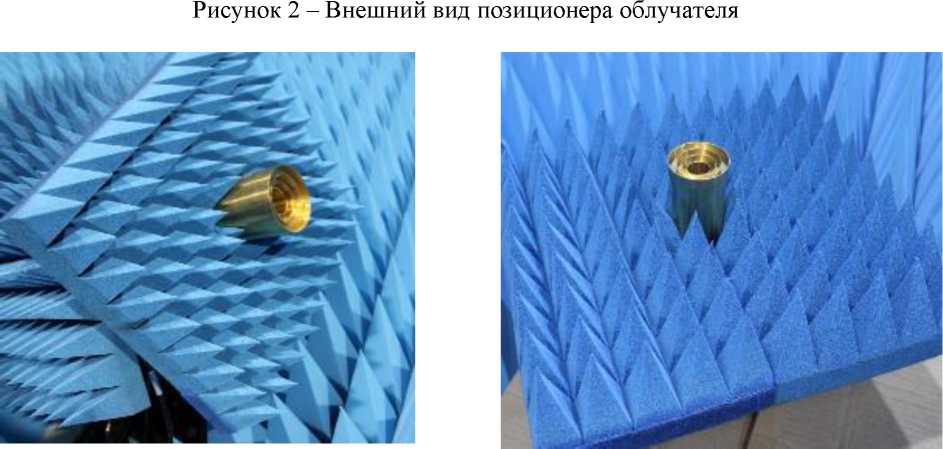

- позиционера облучателей РЛТГ.411722.242 для установки требуемого облучателя в фокус зеркала радиоколлиматора;
- позиционера прецизионного (опорно-поворотного устройства) РЛТГ.411722.241 (далее - ОПУ), контроллера управления с проводным пультом дистанционного управления, комплекта кабелей связи, управления и питания ОПУ, предназначенных для позиционирования антенны в рабочей зоне комплекса;
- анализатора цепей векторного С2220 (далее - ВАЦ), для измерений коэффициента передачи в заданных режимах работы комплекса;
- рабочих эталонов для поверки измерительных антенн П1-139/3 и П1-139/4, используемых в качестве эталонных антенн для калибровки измерительного канала комплекса при измерениях коэффициентов усиления антенн;
- персонального компьютера (далее - ПК) с предустановленным программным обеспечением (далее - ПО) для сбора и обработки результатов измерений.
Заводской № 21406, идентифицирующий данный комплекс, указывается на самоклеящейся этикетке, размещённой на лицевой панели системного контроллера управления в формате цифрового обозначения.
С хема пломбировки от несанкционированного доступа, приведена на рисунке 12.
Внешний вид составных частей комплекса приведен на рисунках 1 - 10. Место размещения знака утверждения типа, заводского номера и схема пломбировки от несанкционированного доступа приведены на рисунке 11.

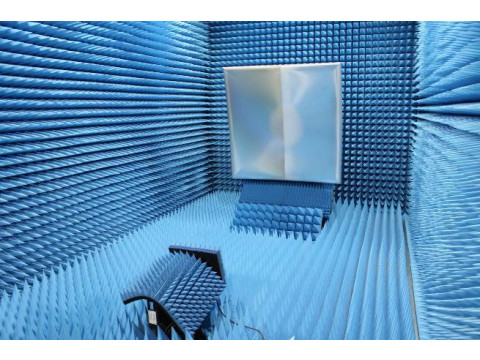

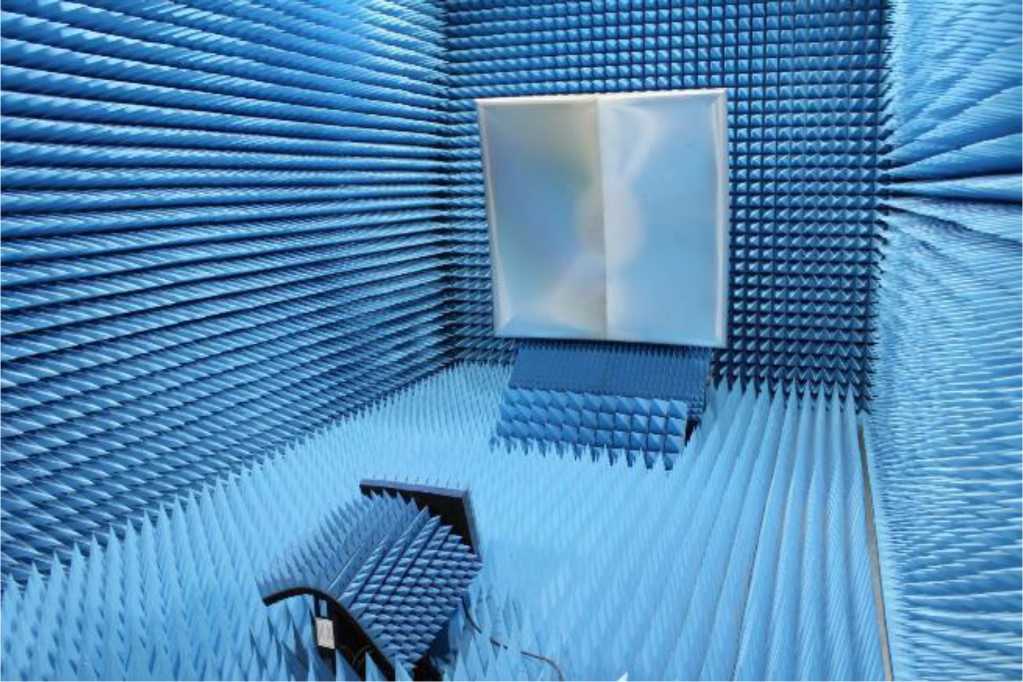

Рисунок 1 - Внешний вид зеркала (рефлектора) радиоколлиматора (на заднем плане) и позиционера облучателя (на переднем плане)

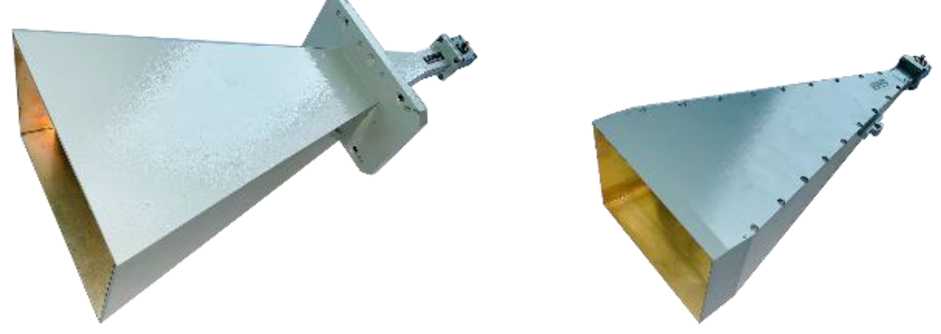

Рисунок 3 - Внешний вид облучателя FD-8-12
Рисунок 4 - Внешний вид облучателя FD-12-18

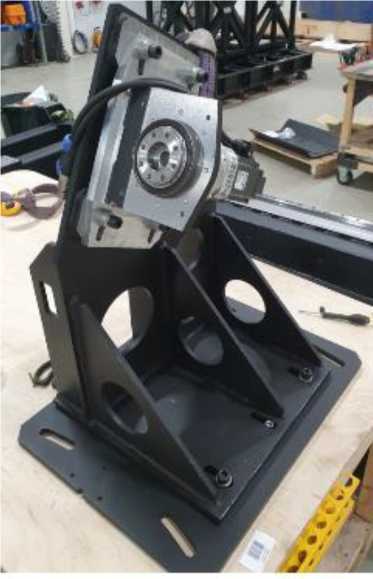

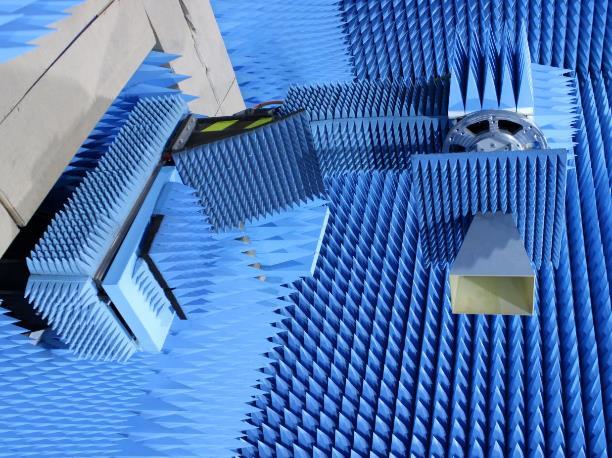

Рисунок 5 - Общий вид ОПУ с установленной антенной

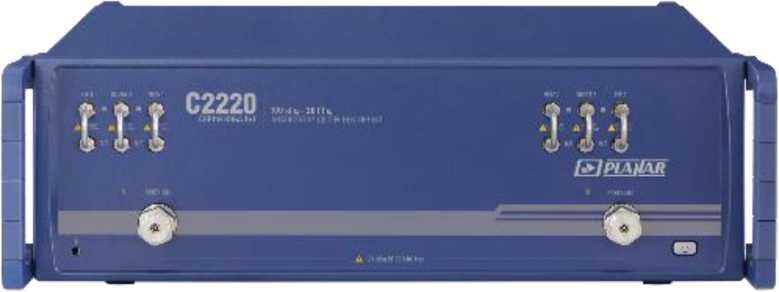

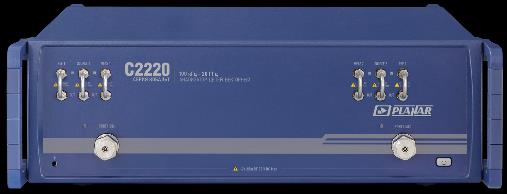

Рисунок 6 - Внешний вид ВАЦ

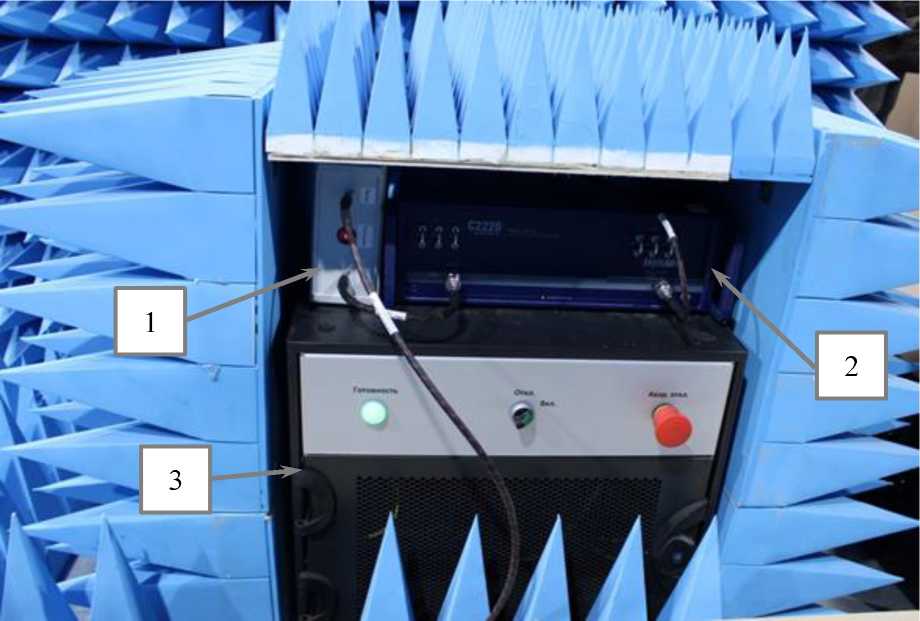

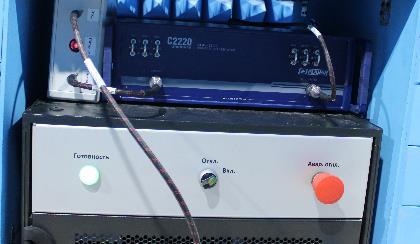

Рисунок 7 - Общий вид усилителя RL-AMP-1-18 (1), ВАЦ (2) и контроллера управления (3)

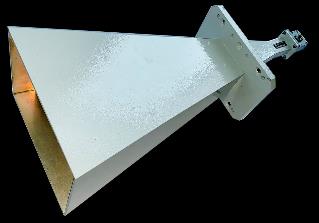

Рисунок 8 - Внешний вид рабочего эталона Рисунок 9 - Внешний вид рабочего эталона для поверки измерительных антенн П1-139/3 для поверки измерительных антенн П1-139/4

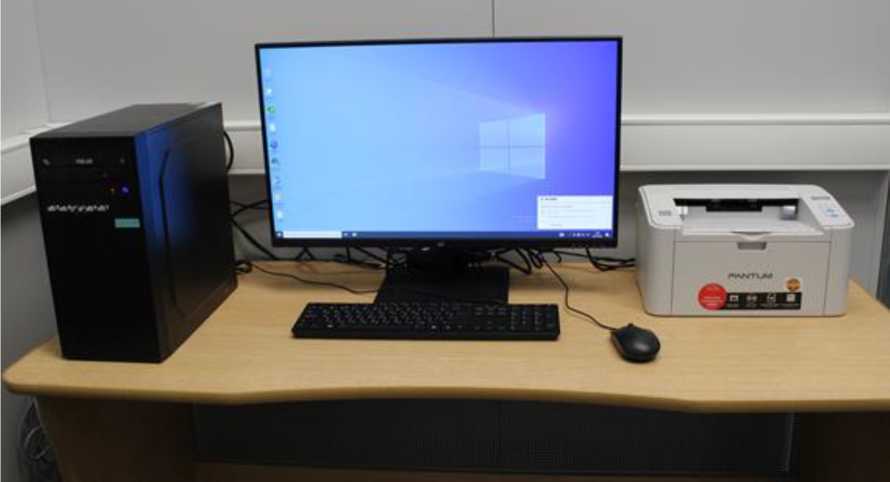

Рисунок 10 - Внешний вид рабочего места оператора
Места размещения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 11.
Место нанесения заводского номера
Место размещения знака утверждения типа
Г(этп0ци-,гъ
Омл.
Место нанесения знака поверки

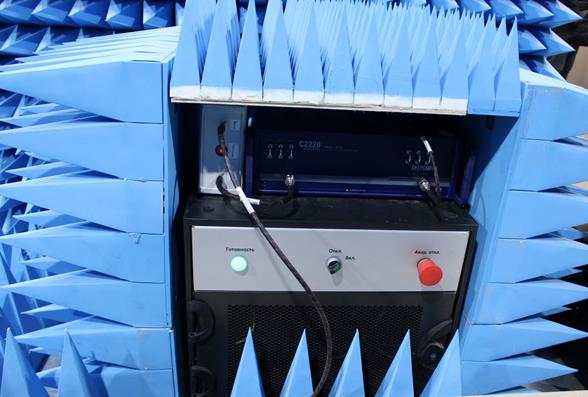

Рисунок 11 - Общий вид системного контроллера управления с указанием места размещения знака утверждения типа, знака поверки, заводского номера
Место для пломбировки от несанкционированного доступа

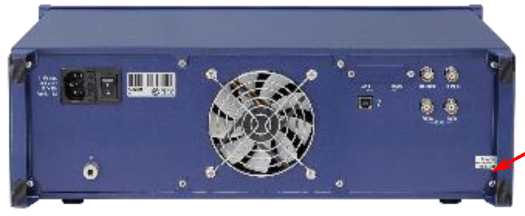

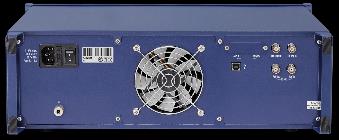

Рисунок 12 - Задняя панель ВАЦ с указанием мест пломбировки от несанкционированного доступа
Программное обеспечение
ПО комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик антенных устройств и систем;
- представление результатов измерений радиотехнических характеристик антенных устройств и систем в виде соответствующих графиков и диаграмм;
- хранение и каталогизация результатов измерений радиотехнических характеристик антенных устройств и систем.
П О комплекса работает под управлением операционной системы Windows 10.
Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «RL-beam-DA» и «RL-beam-DTV».
Специализированное ПО «RL-beam-DA» предназначено для автоматизации работы комплекса, ручного управления положением осей вращения и перемещения, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерения.
Специализированное ПО «Программное обеспечение для просмотра и расчёта радиотехнических характеристик антенн RL-beam-DTV» предназначено для обработки результатов измерений, их визуализации, каталогизации и хранения.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RL-beam-DA |
RL-beam-DTV |
|
Номер версии (идентификационный номер) ПО |
2.4.0.0 |
2.0.146.714 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Технические характеристики
Таблица 2.1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон рабочих частот, ГГ ц |
от 8,2 до 18,0 | |
|
Диапазоны рабочих частот для антенн-облучателей, ГГ ц: - облучатель FD-8-12 - облучатель FD-18-18 |
от 8,2 до 12,4 от 12,4 до 18,0 | |
|
Максимальный размер рабочей зоны (диаметр), м |
0,75 | |
|
Неравномерность амплитудного распределения электромагнитного поля, дБ, не более |
1,8 | |
|
Неравномерность фазового распределения электромагнитного поля, °, не более |
15,0 | |
|
Относительный уровень кроссполяризационной составляющей электромагнитного поля, дБ, не более |
-25 | |
|
Доверительные границы (при доверительной вероятности 0,95) погрешности измерений коэффициента усиления (КУ) антенн2), дБ | ||
|
при КСВН не более 1,2 |
±0,9 | |
|
при КСВН не более 1,5 |
±1,0 | |
|
при КСВН не более 2,0 |
±1,2 | |
Продолжение таблицы 2.1
|
Наименование характеристики |
Значение |
|
Примечания: 1) - при измерениях амплитудного и фазового распределений антенной с коэффициентом усиления не более 10 дБ; 2) - при отличии КУ антенн не более 30 дБ, отношении сигнал шум не менее 40 дБ. | |
Таблица 2.2 - Доверительные границы (при доверительной вероятности 0,95) погрешности измерений уровней амплитудных диаграмм направленности (АДН) и фазовых диаграмм направленности (ФДН) в диапазоне частот от 8,2 до 12,4 ГГц (облучатель FD-8-12)
|
Доверительные границы (при доверительной вероятности 0,95) погрешности измерений | ||||||||
|
для антенн с размерами апертуры от 150 до 500 мм1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±30 |
±(30.40) |
±(40.60) |
±(60.90) | ||||
|
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° | |
|
-5 |
±0,6 |
±4,1 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,9 |
±6,3 |
±0,6 |
±4,1 |
- |
- |
- |
- |
|
-15 |
±1,5 |
±10,7 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
|
-20 |
±2,3 |
±16,9 |
±1,4 |
±10,0 |
±0,7 |
±4,8 |
±0,6 |
±4,1 |
|
-25 |
±3,6 |
±27,2 |
±2,1 |
±15,3 |
±1,0 |
±7,0 |
±0,8 |
±5,6 |
|
-30 |
- |
- |
±3,3 |
±24,9 |
±1,4 |
±10,0 |
±1,1 |
±7,7 |
|
-35 |
- |
- |
- |
- |
±2,1 |
±15,3 |
±1,6 |
±11,5 |
|
-40 |
- |
- |
- |
- |
±3,2 |
±24,1 |
±2,4 |
±17,7 |
|
-45 |
- |
- |
- |
- |
±4,8 |
±36,5 |
±3,5 |
±26,4 |
|
для антенн с размерами апертуры от 500 до 750 мм1,2) | ||||||||
|
Уровень АДН, дБ |
±25 |
±(25.35) |
±(35.50) |
±(50.90) | ||||
|
-5 |
±0,4 |
±2,7 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
- |
- |
- |
- |
|
для антенн с размерами апертуры от 500 до 750 мм1,2) | ||||||||
|
Уровень АДН, дБ |
±25 |
±(25.35) |
±(35.50) |
±(50.90) | ||||
|
-15 |
±1,1 |
±7,7 |
±0,8 |
±5,6 |
±0,5 |
±3,4 |
±0,5 |
±3,4 |
|
-20 |
±1,6 |
±11,5 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
±0,6 |
±4,1 |
|
-25 |
±2,6 |
±19,3 |
±1,6 |
±11,5 |
±0,9 |
±6,3 |
±0,8 |
±5,6 |
|
-30 |
±3,9 |
±29,6 |
±2,4 |
±17,7 |
±1,2 |
±8,5 |
±1,0 |
±7,0 |
|
-35 |
- |
- |
±3,7 |
±28,0 |
±1,8 |
±13,0 |
±1,5 |
±10,7 |
|
-40 |
- |
- |
- |
- |
±2,7 |
±20,1 |
±2,1 |
±15,3 |
|
-45 |
- |
- |
- |
- |
±4,1 |
±31,2 |
±3,3 |
±24,9 |
|
-50 |
- |
- |
- |
- |
- |
- |
±4,9 |
±37,2 |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры. | ||||||||
Таблица 2.3 - Доверительные границы (при доверительной вероятности 0,95) погрешности измерений уровней АДН и ФДН в диапазоне частот от 12,4 до 18,0 ГГц (облучатель FD-12-18)
|
Доверительные границы (при доверительной вероятности 0,95) погрешности измерений | ||||||||
|
для антенн с размерами апертуры от 150 до 500 мм1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±25 |
±(25.40) |
±(40.60) |
±(60.90) | ||||
|
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° | |
|
-5 |
±0,6 |
±4,1 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,9 |
±6,3 |
±0,7 |
±4,8 |
- |
- |
- |
- |
|
-15 |
±1,5 |
±10,7 |
±1,0 |
±7,0 |
±0,5 |
±3,4 |
±0,5 |
±3,4 |
|
-20 |
±2,3 |
±16,9 |
±1,5 |
±10,7 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
|
-25 |
±3,6 |
±27,2 |
±2,4 |
±17,7 |
±0,9 |
±6,3 |
±0,7 |
±4,8 |
|
-30 |
- |
- |
±3,6 |
±27,2 |
±1,3 |
±9,2 |
±0,9 |
±6,3 |
|
-35 |
- |
- |
- |
- |
±1,9 |
±13,8 |
±1,3 |
±9,2 |
|
-40 |
- |
- |
- |
- |
±2,9 |
±21,7 |
±1,8 |
±13,0 |
|
-45 |
- |
- |
- |
- |
±4,5 |
±34,2 |
±2,8 |
±20,9 |
|
-50 |
- |
- |
- |
- |
- |
- |
±4,1 |
±31,2 |
|
для антенн с размерами апертуры от 500 до 750 мм1,2) | ||||||||
|
Уровень АДН, дБ |
±25 |
±(25.40) |
±(40.50) |
±(50.90) | ||||
|
-5 |
±0,4 |
±2,7 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
- |
- |
- |
- |
|
-15 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±1,5 |
±10,7 |
±0,8 |
±5,6 |
±0,5 |
±3,4 |
±0,5 |
±3,4 |
|
-25 |
±2,4 |
±17,7 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
±0,6 |
±4,1 |
|
-30 |
±3,6 |
±27,2 |
±1,6 |
±11,5 |
±0,9 |
±6,3 |
±0,7 |
±4,8 |
|
-35 |
- |
- |
±2,5 |
±18,5 |
±1,3 |
±9,2 |
±1,0 |
±7,0 |
|
-40 |
- |
- |
±3,7 |
±28,0 |
±1,8 |
±13,0 |
±1,3 |
±9,2 |
|
-45 |
- |
- |
- |
- |
±2,8 |
±20,9 |
±1,8 |
±13,0 |
|
-50 |
- |
- |
- |
- |
±4,1 |
±31,2 |
±2,7 |
±20,1 |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры | ||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны перемещений по осям движения ОПУ: вращение по оси азимута, °, не менее вращение по оси поляризации, °, не менее перемещение по оси слайда, мм, не менее |
±180 ±180 400 |
|
Доверительные границы (при доверительной вероятности 0,95) абсолютной погрешности установки угловых положений по осям движения ОПУ, ° |
±0,05 |
|
Напряжение электропитания от сети переменного тока частотой (50±1) Гц, В |
220±22 |
|
Потребляемая мощность, В^А, не более |
2000 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры безэховой экранированной камеры, м, не более | |
|
длина |
10,0 |
|
ширина |
4,0 |
|
высота |
4,5 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °C |
от +18 до +24 |
|
относительная влажность воздуха при температуре 20° C, % |
от 40 до 80 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на системный контроллер управления в виде наклейки и титульный лист документа «Комплекс автоматизированный измерительно-вычислительный
ПАВУ.411734.003. Паспорт» типографским способом.
Комплектность
Таблица 4 - Комплектность комплекса
|
Наименование оборудования |
Обозначение |
Количество, шт./экз. |
|
Безэховая экранированная камера |
ПАВУ.301412.013 |
1 |
|
Радиоколлиматор с комплектом облучателей и позиционером для облучателей |
- |
1 |
|
Позиционер прецизионный (опорноповоротное устройство) |
РЛТГ.411722.241 |
1 |
|
Позиционер облучателей |
РЛТГ.411722.242 |
1 |
|
Анализатор цепей векторный |
С2220 |
1 |
|
Усилитель малошумящий |
RL-amp-1-18-qw-30 |
1 |
|
Контроллер управления позиционерами |
- |
1 |
|
Комплект кабелей и адаптеров |
- |
1 к-т |
|
Комплект эталонных антенн в составе: - рабочий эталон для поверки измерительных антенн - рабочий эталон для поверки измерительных антенн |
П1-139/3 П1-139/4 |
1 1 |
|
Комплект облучателей серии FD-8-18 в составе: - облучатель - облучатель |
FD-8-12 FD-12-18 |
1 1 |
|
Радиопоглощающий материал |
- |
1 |
|
Персональный компьютер с предустановленным программным обеспечением |
- |
1 |
|
Паспорт |
ПАВУ.411734.003 ПС |
1 |
|
Руководство по эксплуатации |
ПАВУ.411734.003 РЭ |
1 |
|
Методика поверки |
- |
1 |
Сведения о методах измерений
приведены в разделе 3 «Описание программного обеспечения «RL-BEAM-DTV»» документа «Комплекс автоматизированный измерительно-вычислительный ПАВУ.411734.003. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении
Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц».
