Анализаторы элементные рентгенофлуоресцентные ES
| Номер в ГРСИ РФ: | 94830-25 |
|---|---|
| Производитель / заявитель: | АО "ЭПАК-Сервис", г. Омск |
Анализаторы элементные рентгенофлуоресцентные ES (далее - анализаторы) предназначены для измерений массовой доли серы, хлора, кремния и фосфора в жидких пробах, в нефти и нефтепродуктах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94830-25 |
| Действует | по 07.03.2030 |
| Наименование | Анализаторы элементные рентгенофлуоресцентные |
| Модель | ES |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2d80cd10-dfb2-70ff-ce44-999850d1efcc |
Производитель / Заявитель
Акционерное общество "ЭПАК-Сервис" (АО "ЭПАК-Сервис"), г. Омск; производственная площадка Shanghai East Electronic Co. Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94830-25: Описание типа
2025-94830-25.pdf
|
Скачать | 149.8 КБ | |
|
94830-25: Методика поверки
2025-mp94830-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Анализаторы элементные рентгенофлуоресцентные ES (далее - анализаторы) предназначены для измерений массовой доли серы, хлора, кремния и фосфора в жидких пробах, в нефти и нефтепродуктах.
Описание
Принцип действия анализаторов - метод энергодисперсионной рентгенофлуоресцентной спектрометрии, основанный на измерении интенсивности вторичного рентгеновского (флуоресцентного) излучения атомов серы, хлора, кремния и фосфора под действием монохроматических первичных рентгеновских лучей (рентгеновской трубки). Интенсивность измеренного флуоресцентного излучения пропорциональна массовой доле серы, хлора, кремния и фосфора в исследуемых образцах. Под интенсивностью измеренного флуоресцентного излучения понимают площадь пика измеряемого элемента на спектре выходного сигнала детектора.
Анализаторы выпускают двух моделей: ES2400, ES2400SCl. Модель ES2400 предназначена для измерений массовой доли серы, хлора, фосфора и кремния, ES2400SCl -для измерений массовой доли серы и хлора.
Конструктивно анализатор представляет собой стационарный лабораторный прибор, который состоит из источника рентгеновского излучения, оптической системы, кюветного отделения для установки исследуемых образцов, приемника вторичного излучения (детектора) и электронных блоков.
Корпус анализатора изготавливают из металла, окрашиваемого в цвета, которые определяет изготовитель.
Каждый экземпляр анализатора имеет заводской номер, расположенный на задней панели средства измерений. Заводской номер имеет цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Общий вид анализаторов представлен на рисунке 1. Место нанесения заводского номера на анализаторы представлено на рисунке 2.

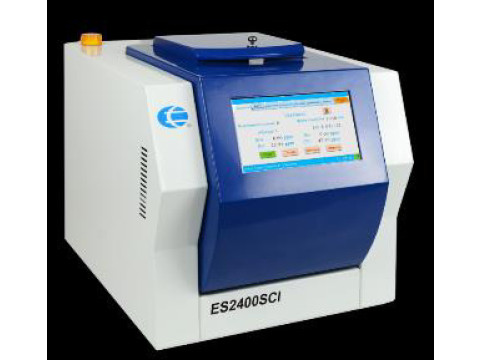

Рисунок 1 - Общий вид анализаторов элементных рентгенофлуоресцентных ES

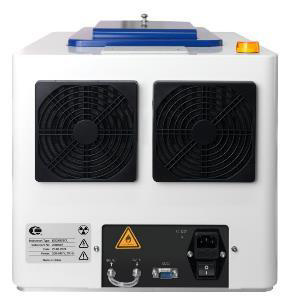

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера на анализаторы элементные рентгенофлуоресцентные ES
Пломбировка анализаторов не предусмотрена. Конструкция анализаторов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Программное обеспечение
Анализаторы оснащены программным обеспечением (ПО), позволяющим управлять работой анализатора и обрабатывать результаты измерений, осуществлять обработку сигналов с детекторов и производить расчет массовой доли определяемых элементов, а также накапливать данные и графические отображения кинетики анализа.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
2.X.X* |
|
Цифровой идентификатор ПО |
- |
|
* X относится к метрологически незначимой части ПО и принимает значения от 0 до 99 и от A до Z | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | |
|
ES2400 |
ES2400SC1 | |
|
Предел обнаружения, млн-1 (мг/кг), не более - сера |
0,50 |
0,50 |
|
- хлор |
0,18 |
0,18 |
|
- кремний |
1,50 |
- |
|
- фосфор |
1,00 |
- |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % - сера |
0,5 |
0,5 |
|
- хлор |
1,0 |
1,0 |
|
- кремний |
1,0 |
- |
|
- фосфор |
1,0 |
- |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
ES2400 |
ES2400SC1 | |
|
Диапазон показаний массовой доли элементов, %: - сера - хлор - кремний - фосфор |
от 0 до 9,99 от 0 до 9,99 от 0 до 9,99 от 0 до 9,99 |
от 0 до 9,99 от 0 до 9,99 - - |
|
Время измерения, с |
от 1 до 999 | |
|
Объем образца, см3, не менее |
2 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 20 50 ± 0,5 | |
|
Потребляемая мощность, В^А, не более |
200 | |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
350 330 460 | |
|
Масса, кг, не более |
25 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре З0°С), %, не более |
от +5 до +40 85 | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор элементный рентгенофлуоресцентный |
ES |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Анализаторы элементные рентгенофлуоресцентные ES. Руководство по эксплуатации», раздел 4 «Методы использования».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии c аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
ТУ 26.51.53-002-4721283-2024 «Анализаторы элементные рентгенофлуоресцентные ES. Технические условия».
