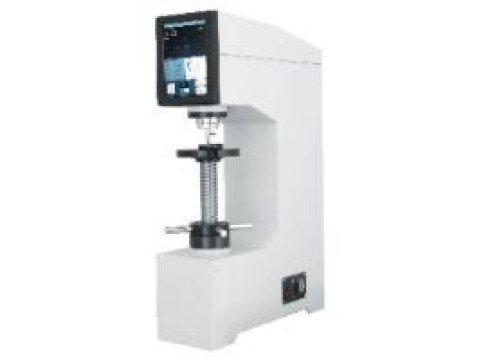

Твердомеры Роквелла HRS-150

Идентификационные данные (признаки)

Значение для модификаций

MHRS-150/45 Plus; HRS-150/45X

MHRS-150/45-Z Plus

HRS-150/45X-Z

JMHRS-150/45, JMHRS-150/45-XYZ

Идентификационное наименование ПО

DHT

Номер версии (идентификационный номер) ПО

не ниже v 010

не ниже v 02F

не ниже v 01Т

не ниже v 02Т

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Шкала твердости

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, %

предварительная

основная

предварительная

основная

Шкала Роквелла

HRA, HRF(W), HRH(W)

98,07

588,4

±2,0

±0,5

HRB(W), HRE(W), HRD

980,7

HRC, HRG(W), HRK(W)

1471

Шкала Супер-Роквелла

HR15N, HR15T(W)

29,42

147,1

±2,0

±0,66

HR30N, HR30T(W)

294,2

HR45N, HR45T(W)

441,3

Шкала Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

Размах чисел твердости, не более

HRA

от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ.

±2,0 HRA

±1,2 HRA

0,8

HRB(W)

от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ.

±3,0 HRB(W)

±2,0 HRB(W)

1,2

HRC

от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ.

±2,0 HRC

±1,5 HRC

±1,0 HRC

0,8

HRD

от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ.

±2,0 HRD

±1,5 HRD

0,8

HRE(W)

от 70 HRE(W) до 90 HRE(W) включ. св. 90 HRE(W) до 100 HRE(W) включ.

±2,5 HRE(W)

±2,0 HRE(w)

1,2

HRF(W)

от 60 HRF(W) до 90 HRF(W) включ. св. 90 HRF(W) до 100 HRF(W) включ.

±3,0 HRF(W)

±2,0 HRF(w)

1,2

HRG(W)

от 30 HRG(W) до 50 HRG(W) включ. св. 50 HRG(W) до 75 HRG(W) включ. св. 75 HRG(W) до 94 HRG(w) включ.

±6,0 HRG(W)

±4,5 HRG(w)

±3,0 hrg(w)

1,2

HRH(W)

от 80 HRH(W) до 100 HRH(W) включ.

±2,0 HRH(W)

1,2

HRK(W)

от 40 HRK(W) до 60 HRK(W) включ. св. 60 HRK(W) до 80 HRK(W) включ. св. 80 HRK(W) до 100 HRK(W) включ.

±4,0 HRK(W)

±3,0 hrk(w)

±2,0 HRK(w)

1,2

П р и м е ч а н и я:

1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон

2 Метрологические характеристики действительны для 5 измерений

Таблица 4 - Метрологические характеристики твердоме

ров по шкалам Супер-Роквелла

Шкала Супер-Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

Размах чисел твердости, не более

HR15N

от 70 HR15N до 90 HR15N * от 90 HR15N до 94 HR15N включ.

±2,0 HR15N

±1,0 HR15N

1,2

1,0

HR30N

от 40 HR30N до 76 HR30N * от 76 HR30N до 86 HR30N включ.

±2,0 HR30N

±1,0 HR30N

1,2

1,0

HR45N

от 20 HR45N до 78 HR45N включ.

±2,0 HR45N

1,2

HR15T(W)

от 62 HR15T(W) до 93 HR15T(W) включ.

±3,0 HR15T(W)

2,4

Шкала Супер-Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

Размах чисел твердости, не более

HR30T(W)

от 15 HR30T(W) до 70 HR30T(W) включ. св 70 HR30T(w) до 82 HR30T(w) включ.

±3,0 HR30T(W)

±2,0 HR30t(w)

2,4

2,0

HR45T(W)

от 10 HR45T(W) до 72 HR45T(W) включ.

±3,0 HR45T(W)

2,4

П р и м е ч а н и я:

1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон

2 Метрологические характеристики действительны для 5 измерений

Наименование характеристики

Значение

У словия эксплуатации

температура окружающего воздуха, °С

от +15 до +35

относительная влажность окружающего воздуха, %, не более

80

Параметры электрического питания

напряжение переменного тока, В

от 207 до 253

частота переменного тока, Гц

от 49,5 до 50,5

Габаритные размеры, мм, не более

- MHRS-150/45 Plus; MHRS-150/45-Z Plus

длина

800

ширина

300

высота

1200

- HRS-150/45X

длина

1200

ширина

500

высота

1200

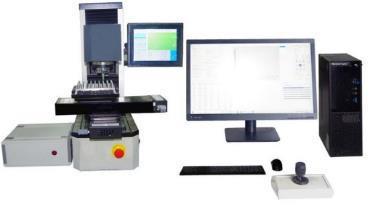

- HRS-150/45X-Z; JMHRS-150/45, JMHRS-150/45-XYZ

длина

1000

ширина

800

высота

1200

Масса, кг, не более

- MHRS-150/45 Plus

200

- MHRS-150/45-Z Plus; HRS-150/45X

250

- HRS-150/45X-Z; JMHRS-150/45, JMHRS-150/45-XYZ

300

Наименование

Обозначение

Количество

Твердомер Роквелла

HRS-150

1 шт.

Персональный компьютер *

-

1 шт.

Принадлежности

-

1 комплект

Руководство по эксплуатации

HRS-150 - 01 РЭ

1 экз.

* В соответствии с заказом
