Резервуар вертикальный железобетонный прямоугольный ЖБР-10000
| Номер в ГРСИ РФ: | 94837-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ЛСУ Южной ТЭЦ треста "Севэнергострой", г. Санкт-Петербург |
Резервуар вертикальный железобетонный прямоугольный ЖБР-10000 (далее -резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94837-25 | ||||||
| Наименование | Резервуар вертикальный железобетонный прямоугольный | ||||||
| Модель | ЖБР-10000 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 058dfb9d-c1e8-3cbe-9b08-88061708f415 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ЛСУ треста "Севэнергострой", г. Ленинград (изготовлен в 1976 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94837-25: Описание типа
2025-94837-25.pdf
|
Скачать | 273.6 КБ | |
|
94837-25: Методика поверки
2025-mp94837-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Резервуар вертикальный железобетонный прямоугольный ЖБР-10000 (далее -резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуара - вертикальный железобетонный прямоугольный, номинальной вместимостью 10000 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой прямоугольную конструкцию, состоящую из сборной железобетонной стенки, монолитного днища и кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящий из букв и арабской цифры, нанесен типографским способом на информационную табличку резервуара. Табличка крепится к люку резервуара.
Резервуар ЖБР-10000 с заводским номером БМ-1 расположен на территории Первомайской ТЭЦ (ТЭЦ-14) филиала «Невский» ПАО «ТГК-1» по адресу: 198096, г. Санкт-Петербург, ул. Корабельная, д. 4.
Эскиз общего вида резервуара приведен на рисунке 1. Фотография горловины приведена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

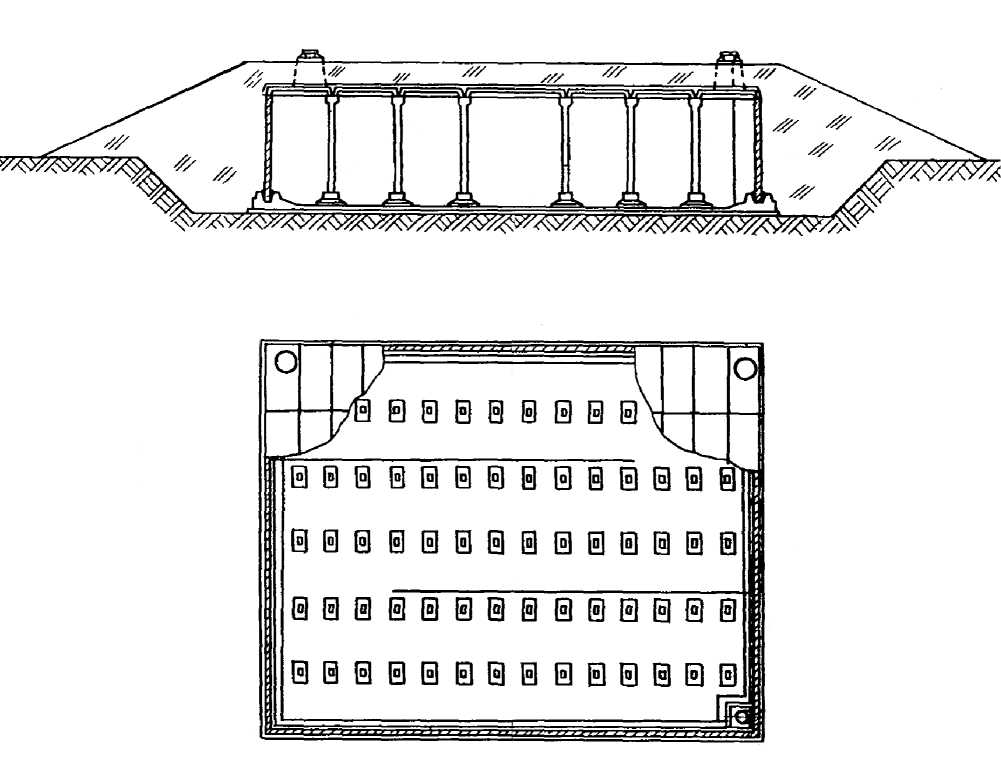

Рисунок 1 - Эскиз общего вида резервуара ЖБР-10000

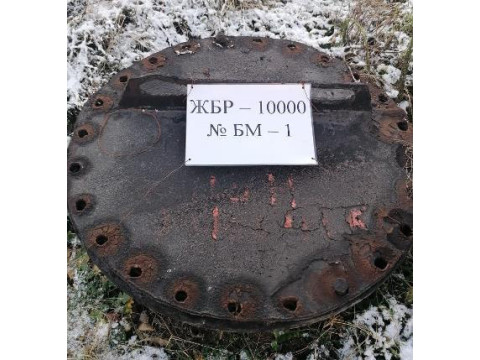

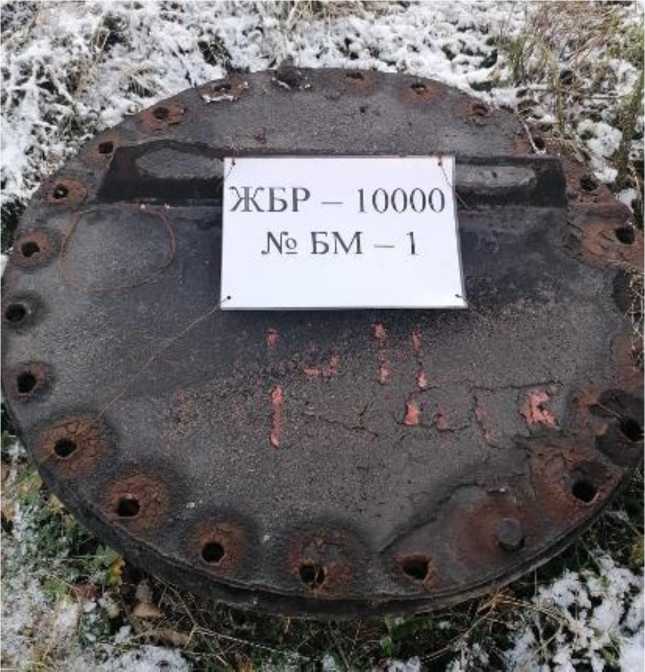

Рисунок 2 - Горловина резервуара ЖБР-10000 № БМ-1
Пломбирование резервуара ЖБР-10000 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный железобетонный прямоугольный |
ЖБР-10000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
