Полуприцеп-цистерна ROHR TAL-A-MKZA 42.8
| Номер в ГРСИ РФ: | 94882-25 |
|---|---|
| Производитель / заявитель: | Компания "Rohr", Германия |
Полуприцеп-цистерна ROHR TAL-A-MKZA 42.8 (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенная для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94882-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | ROHR TAL-A-MKZA 42.8 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2ffac088-aed4-5546-f537-ac0902233bb2 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Компания "Rohr", Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94882-25: Описание типа
2025-94882-25.pdf
|
Скачать | 169.9 КБ | |
|
94882-25: Методика поверки
2025-mp94882-25.pdf
|
Скачать | 184.7 КБ |
Описание типа
Назначение
Полуприцеп-цистерна ROHR TAL-A-MKZA 42.8 (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенная для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Описание
Полуприцеп-цистерна представляет собой сварной корпус из листового проката цилиндрической формы, торцы которого закрыты днищами, смонтированного на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцеп-цистерн установлены волнорезы.
Полуприцеп-цистерна внутри разделена герметичными перегородками на четыре независимых секции.
В верхней части полуприцепа-цистерны для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцепа-цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций полуприцепа-цистерны.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцепа-цистерны.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцепа-цистерны и ударным методом на металлическую табличку, закрепленную при помощи заклепок на раме транспортной тележки.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна
ROHR TAL-A-MKZA 42.8 с заводским номером W09652000Y2R12012.

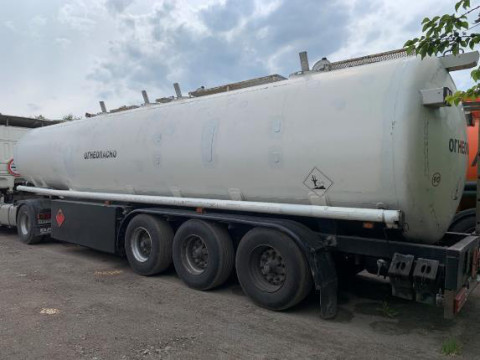

Общий вид полуприцепа-цистерны ROHR TAL-A-MKZA 42.8 с указанием места расположения заводского номера приведен на рисунке 1.
Пломбирование полуприцепа-цистерны ROHR TAL-A-MKZA 42.8
не предусмотрено.
Нанесение знака поверки на полуприцеп-цистерну ROHR TAL-A-MKZA 42.8 не предусмотрено.

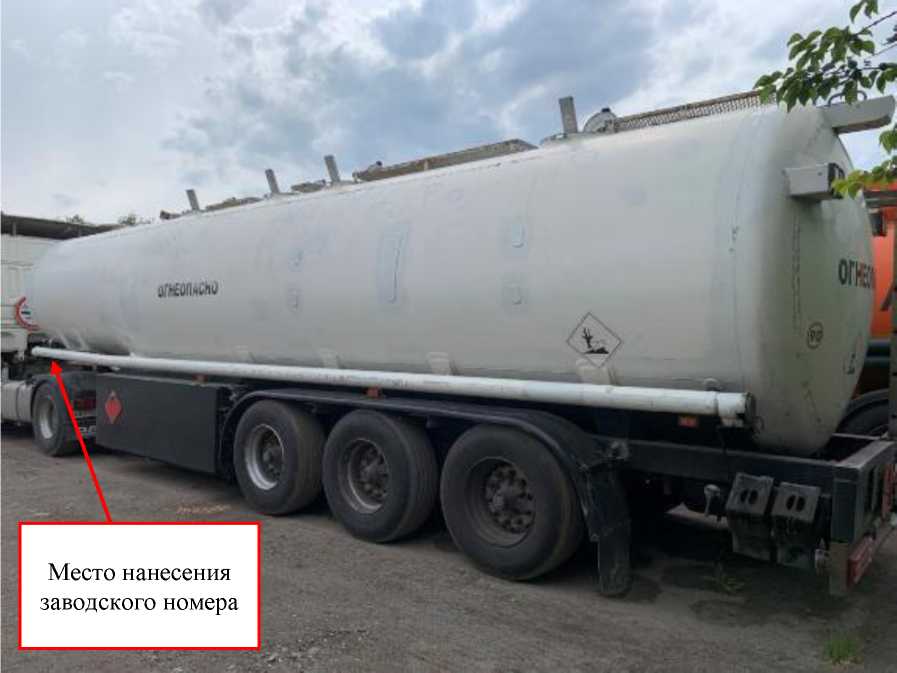

Рисунок 1 - Общий вид полуприцепа-цистерны ROHR TAL-A-MKZA 42.8 с указанием места расположения заводского номера
Технические характеристики
Т аблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость секций полуприцепа-цистерны, дм3 | |
|
Полуприцеп-цистерна ROHR TAL-A-MKZA 42.8 с заводским | |
|
номером W09652000Y2R12012 | |
|
1 секция |
16600 |
|
2 секция |
3800 |
|
3 секция |
12800 |
|
4 секция |
9250 |
|
Пределы допускаемой относительной погрешности вместимости, | |
|
как транспортной меры полной вместимости, % |
± 0,50 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -50 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- влажность воздуха при +25 °С, % |
до 80 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность полуприцеп-цистерн ROHR TAL-A-MKZA 42.8
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна ROHR TAL-A-MKZA 42.8 |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
_ |
2 шт. |
|
Противооткатный упор |
_ |
2 шт. |
|
Огнетушитель |
_ |
2 шт. |
|
Ящик для песка |
_ |
1 шт. |
|
Ящик для кошмы |
_ |
1 шт. |
|
Паспорт полуприцепа-цистерны ROHR TAL-A-MKZA 42.8 |
_ |
1 экз. |
Сведения о методах измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцепа-цистерны ROHR TAL-A-MKZA 42.8.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
