Счётчики холодной воды крыльчатые PRIMA
| Номер в ГРСИ РФ: | 94900-25 |
|---|---|
| Производитель / заявитель: | ООО "ТК "ПРОМСТРОЙСЕРВИС", г. Санкт-Петербург |
Счетчики холодной воды крыльчатые PRIMA (далее, счетчики) предназначены для измерения объема воды в системах холодного водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94900-25 |
| Наименование | Счётчики холодной воды крыльчатые |
| Модель | PRIMA |
| Срок свидетельства (Или заводской номер) | 14.03.2030 |
Производитель / Заявитель
Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 41 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 41 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 94900-25: Описание типа | Скачать | 610.8 КБ | |
| 94900-25: Методика поверки | Скачать | 63.6 КБ |
Описание типа
Назначение
Счетчики холодной воды крыльчатые PRIMA (далее, счетчики) предназначены для измерения объема воды в системах холодного водоснабжения.
Описание
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Конструктивно счетчики состоят из корпуса, крыльчатого измерительного механизма, который находится в проточной части корпуса и счетного механизма. Поток воды, пройдя фильтр, подается в корпус счетчика, поступает в измерительную полость, внутри которой установлена крыльчатка. Вода, пройдя зону вращения чувствительного элемента (крыльчатки), поступает в выходной патрубок. Передача вращения чувствительного элемента (крыльчатки) в счетный механизм в зависимости от исполнения счетчика осуществляется при помощи магнитной связи или посредством механической передачи. Счетчики, у которых передача вращения крыльчатки осуществляется при помощи магнитной связи, конструктивно защищены от воздействия внешнего магнитного поля. Масштабирующий редуктор счетного механизма приводит число оборотов чувствительного элемента (крыльчатки) к значениям протекшей воды в м3. Счетный механизм состоит из масштабирующего редуктора с роликовым и стрелочными указателями объема, обеспечивающий отображение показаний в м3 и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. В зависимости от исполнения, проточная часть счетчика может быть укомплектована струеделителем, который служит для распределения потока воды на несколько струй для равномерного воздействия на лопасти крыльчатки. Счетные механизмы счетчиков с механической передачей вращения могут быть заполнены специальной антибактериальной жидкостью. Счетные механизмы счётчиков могут дополнительно комплектоваться датчиком для дистанционной передачи импульсов по принципу «сухой контакт», а также модулем передачи данных и импульсов, передающим измеренные данные по цифровым протоколам или импульсам по принципу «открытый коллектор». Установка счетчиков в трубопровод осуществляется при помощи резьбового или фланцевого соединения.
Заводской номер в виде арабских цифр наносится на циферблат счетного механизма методом печати или на лицевую панель счетного механизма методом лазерной гравировки. В зависимости от исполнения, счетчики конструктивно могут включать в себя защитный кожух (кольцо) крепления счетного механизма к корпусу. Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения, при этом пломбировка не требуется. В противном случае пломбировка счетчиков осуществляется посредством свинцовой или пластиковой пломбы с нанесением знака поверки. Допускается использование другого типа пломб, препятствующих доступу к внутренней части счетчика. Пломбировка модулей передачи данных и импульсов, передатчиков импульсов осуществляется посредством саморазрушающейся наклейки, которая служит для защиты от несанкционированного снятия модуля передачи данных и импульсов, или передатчика импульсов.
Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счетчики холодной воды крыльчатые PRIMA изготавливаются в следующих модификациях:
PRIMA X Х
(i) - счетный механизм счетчика укомплектован датчиком для дистанционной передачи импульсов по принципу «сухой контакт»
(M-Bus) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу M-Bus и импульсам по принципу «открытый коллектор»
(RS) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу RS-485 и импульсам по принципу «открытый коллектор»
(LoRa) - счетный механизмы счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу LoRaWAN
(NB-IoT) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу NB-IoT_________________________________________________________
SJ-SDC-Y - исполнение счетчиков метрологического класса «А и В» с передачей вращения посредством магнитной муфты;
SJ-SDC PLUS-Y - исполнение счетчиков метрологического класса «А и С» с передачей вращения посредством магнитной муфты;
SJ-LFC-Y - исполнение счетчиков метрологического класса «А и В» с передачей вращения посредством механической передачи;
SJ-LFC PLUS-Y - исполнение счетчиков метрологического класса «А и С» с передачей вращения посредством механической передачи;
MJ-SDC-Y - исполнение счетчиков со струеделителем метрологического класса «В» с передачей вращения посредством магнитной муфты;
MJ-SDC PLUS-Y - исполнение счетчиков со струеделителем метрологического класса «C» с передачей вращения посредством магнитной муфты;
MJ -SDC-G7-Y - исполнение счетчиков со струеделителем метрологического класса «B» с передачей вращения посредством магнитной муфты, с улучшенными характеристиками;
MJ-SDC-G7 PLUS-Y - исполнение счетчиков со струеделителем метрологического класса «С» с передачей вращения посредством магнитной муфты, с улучшенными характеристиками;
MJ-LFC-Y - исполнение счетчиков со струеделителем метрологического класса
«B» с передачей вращения посредством механической передачи;
MJ-LFC PLUS-Y - исполнение счетчиков со струеделителем метрологического
класса «С» с передачей вращения посредством механической передачи;
Где Y - диаметр условного прохода;
MJ-Y-FL - исполнение счетчиков со струеделителем с фланцевым присоединением
Общий вид счетчиков представлен на рисунке 1.

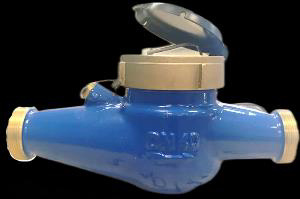

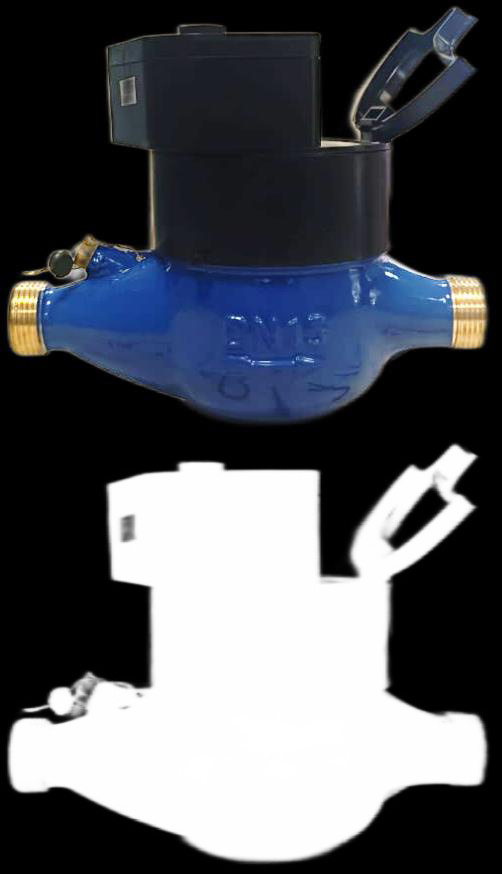

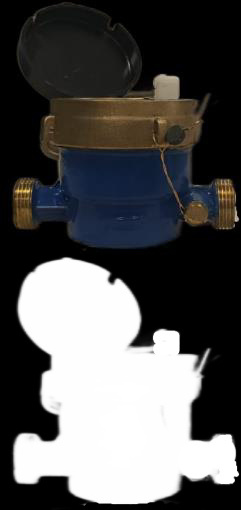

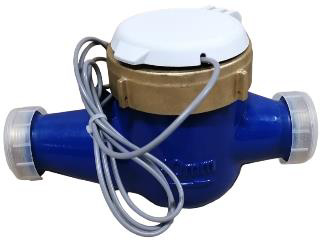

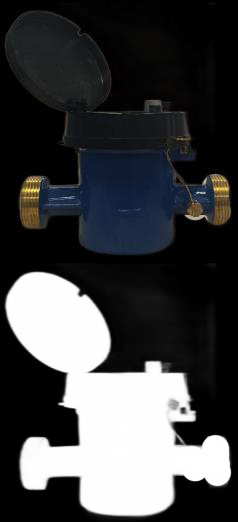

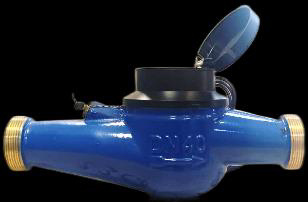

Рисунок 1 - общий вид счетчиков
Рисунок 2 - место нанесения заводского номера и знака утверждения типа
Место пломбировки
Рисунок 3 - схема пломбировки
Технические характеристики
Таблица 1 - Метрологические характеристики счетчиков в исполнении SJ-SDC, SJ-SDC PLUS, SJ-LFC, SJ-LFC PLUS
|
Наименование параметра |
Значение параметра | ||||
|
Диаметр условного прохода, Ду |
15 |
20 |
25 |
32 |
401) |
|
Объемные расходы, м3/ч -наименьший, Qmin Класс A2) Класс B3) Класс C3) |
0,064 0,032 0,016 |
0,100 0,050 0,025 |
0,158 0,079 0,040 |
0,250 0,125 0,063 |
0,400 0,200 0,100 |
|
-переходный, Qt Класс A2) Класс B3) Класс C3) |
0,100 0,050 0,025 |
0,160 0,080 0,040 |
0,260 0,130 0,063 |
0,400 0,200 0,100 |
0,640 0,320 0,160 |
|
-номинальный расход, Qn |
1,50 |
2,50 |
3,50 |
6,00 |
10,00 |
|
-наибольший расход, Qmax |
3,00 |
5,00 |
7,00 |
12,00 |
20,00 |
|
Порог чувствительности, м3/ч, не более Класс А, В Класс С |
0,016 0,010 |
0,025 0,015 |
0,040 0,022 |
0,063 0,035 |
0,100 0,055 |
|
Пределы допускаемой относительной погрешности измерений объёма, %: -в диапазоне от Qmin до Qt -в диапазоне от Qt до Qmax |
±5 ±2 | ||||
|
1) Только исполнение SJ-SDC, SJ-S 2) Метрологический класс по ГО( наклонном монтаже счетчиков; 3) Метрологический класс по ГОС монтаже счетчиков. |
DC PLUS 'Т Р 50193.1-92 - «А»- при вертикальном или Т Р 50193.1-92 - «В», «С» - при горизонтальном | ||||
Таблица 2 - Метрологические характеристики счетчиков в исполнении MJ-SDC-G7, MJ-SDC-G7 PLUS, MJ-SDC, MJ-SDC PLUS, MJ-LFC, MJ-LFC PLUS
|
Наименование параметра |
Значение параметра | |||||
|
Диаметр условного прохода, Ду |
15 |
20 |
25 |
32 |
40 |
50 |
|
Объемные расходы, м3/ч -наименьший, Qmin Класс B1) Класс C1) |
0,032 0,016 |
0,050 0,025 |
0,079 0,040 |
0,125 0,063 |
0,200 0,100 |
0,320 0,160 |
|
-переходный, Qt Класс B1) Класс C1) |
0,050 0,025 |
0,080 0,040 |
0,130 0,063 |
0,200 0,100 |
0,320 0,160 |
0,500 0,250 |
|
-номинальный расход, Qn |
1,50 |
2,50 |
3,50 |
6,00 |
10,00 |
15,00 |
|
-наибольший расход, Qmax |
3,00 |
5,00 |
7,00 |
12,00 |
20,00 |
30,00 |
|
Порог чувствительности, м3/ч, не более Класс В Класс С |
0,016 0,010 |
0,025 0,015 |
0,040 0,022 |
0,063 0,035 |
0,100 0,055 |
0,160 0,100 |
|
Пределы допускаемой относительной погрешности измерений объёма, %: -в диапазоне от Qmin до Qt -в диапазоне от Qt до Qmax |
±5 ±2 | |||||
|
1) Метрологический класс по ГОСТ Р 50193.1-92 - «В», «С» - только при | ||||||
горизонтальном монтаже счетчиков
Таблица 3 - Основные технические характеристики счетчиков в исполнении SJ-SDC, SJ-SDC PLUS, SJ-LFC, SJ-LFC PLUS
|
Наименование параметра |
Значение параметра | |||||||||
|
Диаметр условного прохода, Ду |
15 |
20 |
25 |
32 |
40 | |||||
|
Диапазон температур измеряемой среды, °С |
от +5 до +40 | |||||||||
|
Потеря давления при Qmax, МПа, не более |
0,063 | |||||||||
|
Максимальное рабочее давление, МПа |
1,6 | |||||||||
|
Емкость счетного механизма, м3 |
99999,9999 | |||||||||
|
Наименьшая цена деления, м3 |
0,00005 или 0,00002 | |||||||||
|
Цена импульса, м3/импульс |
от 0,001 до 0,1 | |||||||||
|
Габаритные размеры счетчиков, мм, не более: - монтажная длина - высота - ширина |
190,0 130,0 120,0 | |||||||||
|
Масса, кг, не более |
4,0 | |||||||||
|
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность, %, не более -атмосферное давление, кПа |
от +5 до+50 98 от 84 до 107 | |||||||||
|
Таблица 4 - Основные технические характер SDC-G7 PLUS, MJ-SDC, MJ-SDC PLUS, MJ-] |
истики счетчиков в исполнении MJ-SDC-G7, MJ-LFC, MJ-LFC PLUS | |||||||||
|
Наименование параметра |
Значение параметра | |||||||||
|
Диаметр условного прохода, Ду |
15 |
20 |
25 |
32 |
40 |
50 | ||||
|
Диапазон температур измеряемой среды, °С |
от +5 до +40 | |||||||||
|
Потеря давления при Qmax, МПа, не более |
0,063 | |||||||||
|
Максимальное рабочее давление, МПа |
1,6 | |||||||||
|
Емкость счетного механизма, м3 |
99999,9999 |
999999,9999 | ||||||||
|
Наименьшая цена деления, м3 |
0,0000 5 | |||||||||
|
Цена импульса, м3/импульс |
от 0,001 до 0,1 | |||||||||
|
Габаритные размеры счетчиков, мм, не более: - монтажная длина - высота - ширина |
300,0 300,0 170,0 | |||||||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +5 до +50 98 от 84 до 107 | |||||||||
|
Масса, кг, не более |
10,0 | |||||||||
|
Таблица 5 - показатели надежности | ||||||||||
|
Наименование параметра |
Значение параметра | |||||||||
|
Средняя наработка на отказ, ч, не менее |
110000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносят на циферблат счетного механизма методом печати и титульный лист паспорта типографским способом
Комплектность
Таблица 6 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик холодной воды крыльчатый |
PRIMA |
1 шт. |
|
Паспорт |
ПС 26.51.63-001-23155876-2023 |
1 шт. |
|
Модуль передачи данных и импульсов/передатчик импульсов1) |
1 шт. | |
|
Комплект монтажных частей2) |
1 комплект | |
|
1)В зависимости от заказа 2)Состав комплекта и поставка по отдельному заказу | ||
Сведения о методах измерений
приведены в разделе 4 документа «ПС 26.51.63-001-23155876-2023 Счётчики холодной воды, крыльчатые PRIMA. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;
ТУ 26.51.63-001-23155876-2023 «Счетчики холодной воды крыльчатые PRIMA. Технические условия».
