Шумомеры NL-52A
| Номер в ГРСИ РФ: | 94927-25 |
|---|---|
| Категория: | Шумомеры |
| Производитель / заявитель: | Фирма "Rion Co. Ltd.", Япония |
Шумомеры NL-52A (далее - шумомеры) предназначены для измерений параметров
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94927-25 | |||||||||
| Наименование | Шумомеры | |||||||||
| Модель | NL-52A | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b8c6297a-ff13-84ad-eec2-0015d4a10be2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Rion Co., Ltd, Япония
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94927-25: Описание типа
2025-94927-25.pdf
|
Скачать | 259.3 КБ | |
|
94927-25: Методика поверки
2025-mp94927-25.pdf
|
Скачать | 69.9 КБ |
Описание типа
Назначение
Шумомеры NL-52A (далее - шумомеры) предназначены для измерений параметров звука.
Описание
Конструктивно шумомер представляет собой малогабаритный прибор c автономным питанием от стандартных элементов питания и состоит из блока измерительного, предусилителя микрофонного и капсюля микрофонного. Сведения о режиме работы шумомера и измерительная информация отображаются на цветном дисплее блока измерительного.
Принцип действия шумомеров основан на преобразовании звукового давления в электрический сигнал с помощью конденсаторного микрофона. Далее, электрический сигнал обрабатывается специализированным микропроцессором.
Шумомеры имеют энергонезависимую память для записи служебной информации и результатов измерений. Результаты из энергонезависимой памяти могут быть переписаны на SD-карту, или переданы в персональный компьютер с помощью программного обеспечения, поставляемого с шумомером.
Метрологические характеристики шумомеров, приведенные в таблице 2, соответствуют требованиям к шумомерам класса 1 по ГОСТ Р 53188.1-2019.
Питание шумомеров осуществляется от четырёх элементов питания типа АА.
Серийный номер, идентифицирующий каждый экземпляр шумомеров, указывается на информационной наклейке на задней стороне корпуса в формате цифрового обозначения.
Нанесение знака поверки на шумомеры не предусмотрено.
Общий вид шумомеров представлен на рисунке 1.
К средствам измерений данного типа относятся шумомеры NL-52A с серийными номерами 00231022 и 00231023.

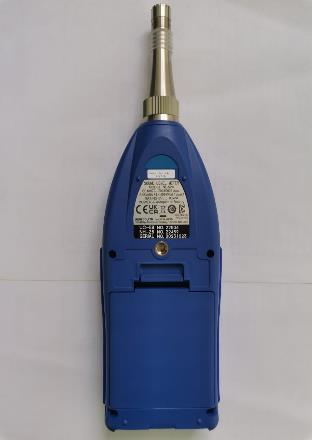

Рисунок 1 - Общий вид шумомеров
Программное обеспечение
Для управления режимами работы шумомеров и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО).
Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NX |
|
Номер версии (идентификационный номер) ПО |
1.1 и выше |
|
Цифровой идентификатор ПО |
— |
Технические характеристики
Метрологические и технические характеристики шумомеров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц |
от 10 до 20000 |
|
Частотные коррекции |
А, С, Z |
|
Временные коррекции |
S, F |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений уровня звука на частоте 1 кГц, дБ |
±0,7 |
|
Линейный рабочий диапазон измерений уровня звука, дБ (исх. 20 мкПа)* для частотной коррекции A для частотной коррекции C для частотной коррекции Z |
от 25 до 138 от 33 до 138 от 38 до 138 |
|
* В некоторых межгосударственных и национальных стандартах единицы измерений уровней звука, корректированные по A, обозначают дБА, корректированные по C и Z - дБС и дБZ, соответственно | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений уровня звука при рабочих условиях применения, дБ |
±0,5 |
|
Габаритные размеры блока измерительного, мм, не более | |
|
длина |
250 |
|
ширина |
76 |
|
высота |
33 |
|
Масса (с элементами питания), кг, не более |
0,4 |
|
Нормальные условия применения: | |
|
температура окружающего воздуха, °С |
от +20 до +26 |
|
относительная влажность окружающего воздуха, % |
от 25 до 70 |
|
атмосферное давление, кПа |
от 80 до 105 |
|
Рабочие условия применения: | |
|
температура окружающего воздуха, °С |
от -10 до +50 |
|
относительная влажность окружающего воздуха, % |
от 25 до 90 |
|
атмосферное давление, кПа |
от 80 до 105 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность шумомера
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный |
— |
1 шт. |
|
Предусилитель микрофонный |
— |
1 шт. |
|
Капсюль микрофонный |
UC-59 |
1 шт. |
|
Кабель BNC |
CC-24 |
1 шт. |
|
Ветровой экран |
WS-10 |
1 шт. |
|
SD-карта 512 Мб |
MC-51SD1 |
1 шт. |
|
Защитный кейс |
— |
1 шт. |
|
Ручной ремень |
— |
1 шт. |
|
Паспорт |
— |
1 экз. |
|
Руководство по эксплуатации |
— |
1 экз. |
Сведения о методах измерений
приведены в разделе «Измерение» документа «Шумомеры NL-42A/NL-52A. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
ГОСТ Р 53188.1-2019 «Государственная система обеспечения единства измерений.
Шумомеры. Часть 1. Технические требования».
