Спектрофотометры атомно-абсорбционные Atom FC
| Номер в ГРСИ РФ: | 94997-25 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | Beijing Beifen-Ruili Analytical Instrument (Group) Co., Ltd., Китай |
Спектрофотометры атомно-абсорбционные Atom FC (далее - спектрофотометры) предназначены для измерений содержания элементов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94997-25 |
| Наименование | Спектрофотометры атомно-абсорбционные |
| Модель | Atom FC |
| Срок свидетельства (Или заводской номер) | 27.03.2030 |
Производитель / Заявитель
Фирма "Beijing Beifen-Ruili Analytical Instrument (Group) Co., Ltd.", Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 94997-25: Описание типа | Скачать | 211.4 КБ | |
| 94997-25: Методика поверки | Скачать | 1.4 MБ |
Описание типа
Назначение
Спектрофотометры атомно-абсорбционные Atom FC (далее - спектрофотометры) предназначены для измерений содержания элементов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии.
Описание
Принцип действия спектрофотометров основан на атомизации анализируемой пробы с последующим измерением поглощения свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, с последующим определением содержания целевых элементов.
Конструктивно спектрофотометры представляют собой модульные настольные приборы, состоящие из системы ввода пробы, источника селективного излучения, оптической системы, атомизатора, детектора и системы управления.
Ввод пробы в спектрофотометр осуществляется либо в ручном режиме, либо при помощи автодозатора. Оптическая система спектрофотометров базируется на монохроматоре Черни-Тернера. В качестве источника селективного излучения используются лампы с полым катодом, которые устанавливаются в автоматическую турель. В спектрофотометрах реализована система коррекции фона с помощью дейтериевой лампы ^2-коррекция), которая работает со всеми типами атомизаторов и приставок. Спектрофотометры оснащены пламенным атомизатором. В качестве газовой смеси для пламенного атомизатора может использоваться смесь ацетилен-воздух или пропан-бутан-воздух, или смесь ацетилен-воздух, обогащённая кислородом. Настройка потоков горючих газов осуществляется в автоматическом режиме или с помощью ротаметра, расположенного на передней панели спектрофотометра. В качестве детектора используется фотоэлектронный умножитель. Спектрофотометры имеют возможность работы в режиме фотометрии пламени, который основан на регистрации излучения возбужденных атомов элементов, присутствующих в образце. Спектрофотометры могут быть оснащены ртутно-гидридной приставкой и автодозатором.
Управление спектрофотометром осуществляется с помощью программного обеспечения, устанавливаемого на персональный компьютер.
Общий вид спектрофотометров представлен на рисунке 1. Общий вид информационной таблички (шильды) представлен на рисунке 2.
Серийные номера спектрофотометров в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносятся на заднюю панель корпуса спектрофотометров в виде наклейки с нанесением информации полиграфическим способом.
Пломбирование спектрофотометров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Спектрофотометры выпускаются под торговой маркой «SILAB».

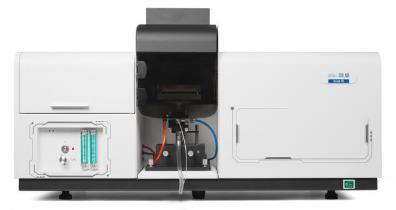

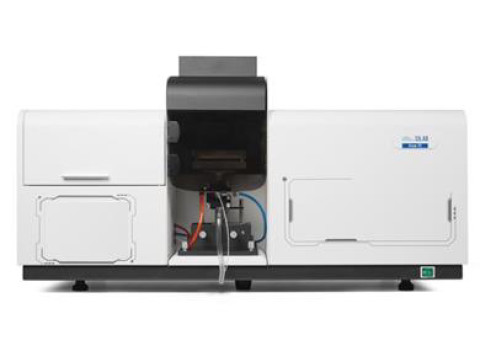

Рисунок 1 - Общий вид спектрофотометров атомно-абсорбционных Atom FC
Место
нанесения серийного номера
Рисунок 2 - Общий вид информационной таблички (шильды) с серийным номером
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав спектрофотометров, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик спектрофотометров.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SILab WSAF |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1.1* |
|
Цифровой идентификатор ПО |
- |
|
* После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые, буквенные суффиксы и/или тире, дефис. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
для пламени ацетилен-воздух |
для пламени пропан-бутан-воздух | |
|
Предел обнаружения (по критерию 3о), мкг/дм3, не более медь свинец |
8 30 |
10 45 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % |
1,5 |
1,8 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 190 до 900 |
|
Диапазон показаний оптической плотности, е.о.п. |
от 0 до 3 |
|
Спектральная ширина щели, нм |
0,1; 0,2; 0,4; 0,8; 1,6; 2,4 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Гц |
230±23 50 |
|
Потребляемая мощность, В^А, не более |
300 |
|
Габаритные размеры (ВхШхД), мм, не более |
550x480x1010 |
|
Масса, кг, не более |
65 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +30 85 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр атомно-абсорбционный |
Atom FC |
1 шт. |
|
Программное обеспечение на внешнем носителе |
SILab WSAF |
1 шт. |
|
Кабель для соединения спектрофотометра с ПК |
- |
1 шт. |
|
Горелка для пламени ацетилен-воздух (ацетилен-воздух, обогащенный кислородом) |
- |
по заказу |
|
Горелка для пламени пропан-бутан-воздух |
- |
по заказу |
|
Автодозатор |
- |
по заказу |
|
Ртутно-гидридная приставка |
- |
по заказу |
|
Персональный компьютер |
- |
по заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г. № 148;
Стандарт предприятия фирмы «Beijing Beifen-Ruili Analytical Instrument (Group) Co., Ltd.», Китай.
