Трансформаторы тока ТОЛ 10
| Номер в ГРСИ РФ: | 94999-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
Трансформаторы тока ТОЛ 10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94999-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТОЛ 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5e62fc87-c5c8-80f2-f128-6ba8ee1bef54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Свердловский завод трансформаторов тока (СЗТТ), г. Свердловск (изготовлены в 1982-1993 гг.)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94999-25: Описание типа
2025-94999-25.pdf
|
Скачать | 128.7 КБ | |
|
94999-25: Методика поверки
2025-mp94999-25.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Трансформаторы тока ТОЛ 10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для крепления. Выводы вторичных обмоток расположены в нижней части литого блока.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполненная компаундом при заливке трансформаторов в форму.
Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТОЛ 10 У3 зав. № 54141 и модификации ТОЛ 10 УТ2.1 зав. № 32379, 32002, 16431, 16134, 16183, 16666, 73883, 75517, 46636, 49032, 43554, 49034, 32175, 31596, 32359, 31577, 25127, 24816.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

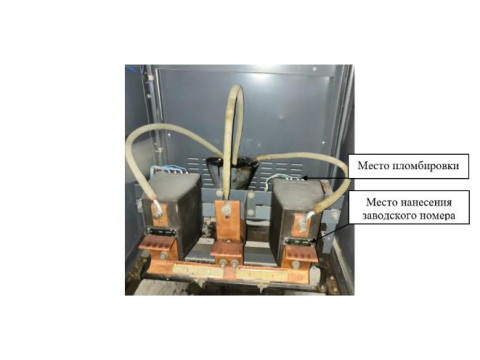

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1.1 - Метрологические характеристики трансформатора тока ТОЛ 10 У3
|
Наименование характеристики |
Значение для заводского номера |
|
54141 | |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток 11ном, А |
100 |
|
Номинальный вторичный ток Ьном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А |
10 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТОЛ 10 УТ2.1
|
Наименование характеристики |
Значение для заводских номеров | ||
|
32379, 32002 |
16431, 16134 |
16183, 16666, 73883, 75517,46636, 49032, 43554,49034, 32175, 31596,32359, 31577, 25127, 24816 | |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
100 |
200 |
400 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А |
10 |
10 |
10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТОЛ 10 У3; ТОЛ 10 УТ2.1 |
1 шт. |
|
Паспорт |
ТОЛ 10 У3; ТОЛ 10 УТ2.1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
