Дозатор весовой автоматический дискретного действия PR9V3

Назначение

Дозатор весовой автоматический дискретного действия PR9V3 (далее - дозатор) предназначен для автоматического дозирования жидких продуктов.

Описание

Принцип действия дозатора основан на преобразовании деформации весоизмерительного датчика (далее - датчика), возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, с последующим аналого-цифровым преобразованием и обработкой данных с дальнейшим определением значения массы дозируемого материала и выводом результата дозирования на устройство индикации.

Конструктивно дозатор представляет следующие модули, устанавливаемые на металлическую раму и соединенные системой обмена данных:

- узел взвешивания, состоящий из девяти грузоприемных устройств, включающих в себя платформу для принятия нагрузки, опирающуюся на весоизмерительный датчик для взвешивания заполняемой емкости до и после налива, пяти индикаторов MicroPACK'R, осуществляющих аналого-цифровое преобразование сигналов датчиков, их обработку, определение измеренного значения массы и передачу результата дозирования на шкаф управления. Результаты взвешивания от индикаторов могут быть переданы на внешние электронные устройства по последовательным интерфейсам RS-232, RS-485;

- центральный питатель для подачи продукта и девять распределяющих питателей;

- транспортный модуль (для подачи, перемещения и отвода груза);

- шкаф управления, предназначенный для выбора режимов работы дозатора и индикации результатов дозирования.

В качестве датчиков используются датчики весоизмерительные тензорезисторные Z6FC3, производитель «Hottinger Baldwin Messtechnik GmbH», Германия.

Шкаф управления состоит из панели оператора - SIMATIC HMI (изготовитель -«SIEMENS AG», Германия), оснащенной сенсорным дисплеем, совмещающим функции показывающего устройства и клавиатуры управления средством измерений, управляющего всеми алгоритмами работы, вторичного дисплея, частотного преобразователя, системы защиты электрических цепей.

Терминология и наименование метрологических характеристик приведены в соответствии с ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний».

К настоящему типу средств измерений относятся дозатор весовой автоматический дискретного действия PR9V3 c заводским номером 10-AF841.

Лист № 2

Всего листов 5

На дверцу шкафа управления наносится маркировочная табличка со следующей информацией:

- наименование изготовителя;

- обозначение типа дозатора;

- наибольший предел (Max);

- номинальная минимальная доза (Minfill);

- цена деления шкалы (d);

- год изготовления;

- заводской номер.

Заводской номер в буквенно-цифровом формате наносится методом печати.

О бщий вид дозатора и индикатора MicroPACK'R представлены на рисунках 1, 2.

Место нанесения маркировочной таблички представлено на рисунке 3.

Пломбирование и нанесения знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид дозатора

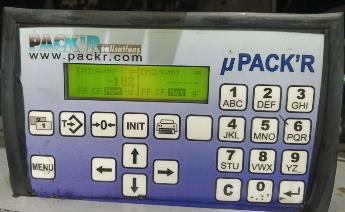

Рисунок 2 - Общий вид индикатора MicroPACK'R

Место нанесения заводского номера

Рисунок 3 - Место нанесения маркировочной таблички и заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) дозаторов является встроенным и метрологически значимым.

Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы индикаторов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Идентификационные данные ПО отображаются на дисплее индикаторов и доступны для просмотра при включении дозатора или по запросу через меню индикатора.

Нормирование метрологических характеристик проведено с учётом влияния ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в п.2.5 «Использование по назначению» документа «Дозатор весовой автоматический дискретного действия PR9V3. Руководство по эксплуатации. Паспорт».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
