Преобразователь давления измерительный C-KTS
| Номер в ГРСИ РФ: | 95016-25 |
|---|---|
| Производитель / заявитель: | Hofmann TeSys Pruftechnik GmbH, Германия |
Преобразователь давления измерительный C-KTS (далее - преобразователь) предназначен для измерений избыточного давления газов в целях контроля герметичности впускного тракта грузовых транспортных средств.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95016-25 | ||||||
| Наименование | Преобразователь давления измерительный | ||||||
| Модель | C-KTS | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0395789d-a0b7-850b-af47-f55f0d1f5fc8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hofmann TeSys Prüftechnik GmbH, Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95016-25: Описание типа
2025-95016-25.pdf
|
Скачать | 550.4 КБ | |
|
95016-25: Методика поверки
2025-mp95016-25.pdf
|
Скачать | 902.1 КБ |
Описание типа
Назначение
Преобразователь давления измерительный C-KTS (далее - преобразователь) предназначен для измерений избыточного давления газов в целях контроля герметичности впускного тракта грузовых транспортных средств.
Описание
К средствам измерений данного типа относится преобразователь давления измерительный C-KTS зав. № KTS-190200.
Принцип действия преобразователя основан на измерении величины избыточного давления и изменения этого давления, которое предварительно создается через адаптер во впускном тракте транспортного средства.
Оборудование состоит из шкафа управления и блока подготовки воздуха с выносными адаптерами для подключения к автомобилю.
Управление и визуализация процесса тестирования осуществляется через кнопки на шкафу управления и автоматизированное рабочее место оператора (АРМ). АРМ состоит из промышленного компьютера с установленным программным обеспечением, монитора, клавиатуры, сканера штрих-кодов и принтера чеков.
Для подключения к автомобилю используются специальные адаптеры соединенные с панелью подготовки воздуха при помощи гибких шлангов. Адаптеры крепятся на впускном коллекторе, соединение герметизируется надувным уплотнением.
Давление подается через блок подготовки воздуха. После достижения заданного давления, контролируемого датчиком давления, пневматический контур замыкается. По истечению заданного времени производится снятие показаний давления.
В процессе эксплуатации преобразователя не предусматриваются внешние механические или электронные регулировки. Пломбирование крепёжных винтов корпуса преобразователя не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер преобразователя в буквенно-числовом формате указан методом печати на маркировочной наклейке, расположенной на корпусе преобразователя.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователя давления измерительного C-KTS с местом указания заводского номера представлен на рисунке 1.
Общий вид рабочего места оператора преобразователя давления измерительного C-KTS представлен на рисунке 2.
Общий вид маркировочной таблички представлен на рисунке 3.

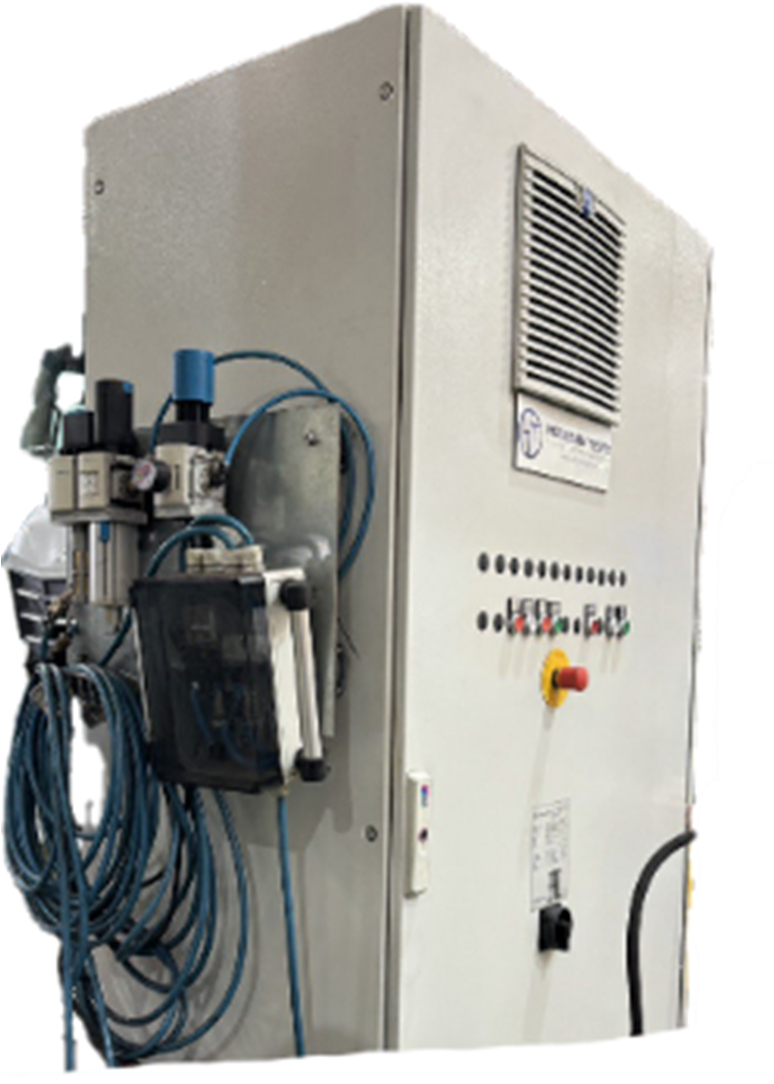

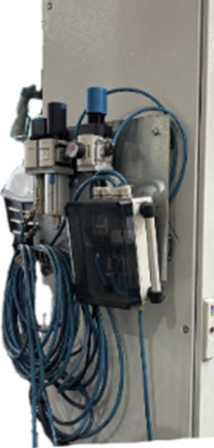

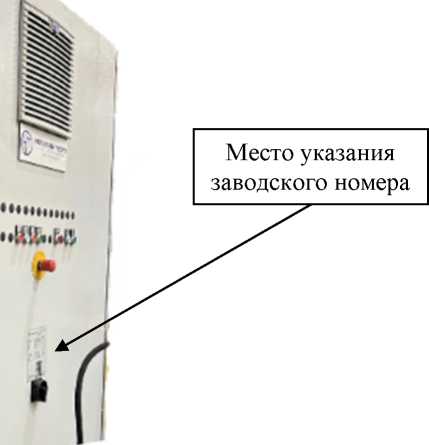

Рисунок 1 - Общий вид преобразователя давления измерительного C-KTS с местом указания заводского номера

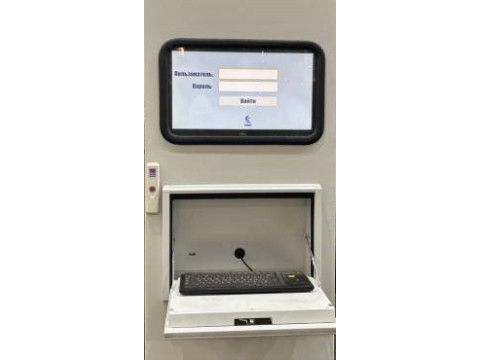

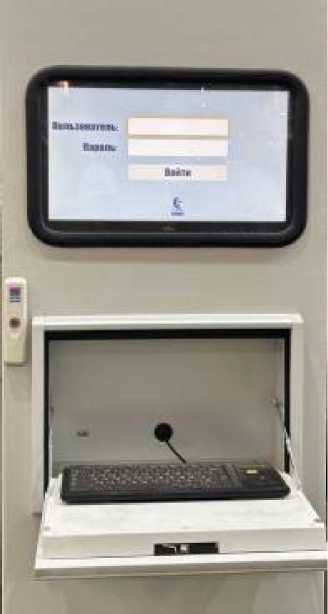

Рисунок 2 - Общий вид рабочего места оператора

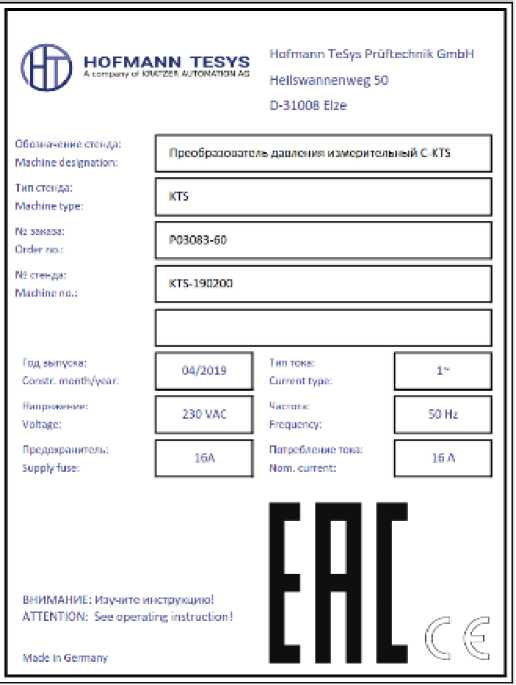

Рисунок 3 - Общий вид маркировочной таблички
Программное обеспечение
Для работы с преобразователем используется метрологически значимое программное обеспечение (далее - ПО) «PressureMeaKAMAZ», устанавливаемое на шкафу управления для управления преобразователем, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PressureMeaKAMAZ |
|
Номер версии (идентификационный номер ПО) |
1.0.X.X |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
От 0 до 0,1 |
|
Пределы допускаемой относительной погрешности измерений избыточного давления, % |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
800x600x2000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
1x230 50 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный в комплекте |
C-KTS |
1 шт. |
|
Комплект принадлежностей и приспособлений |
- |
1 комплект |
|
Руководство по эксплуатации на русском языке |
KTS-190200 РЭ |
1 экз. |
|
Паспорт |
KTS-190200 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.6 «Средства измерения, инструмент и принадлежности» «Преобразователь давления измерительный C-KTS. Руководство по эксплуатации KTS-190200 РЭ».
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653.
