Система мгновенных измерений VX8300
| Номер в ГРСИ РФ: | 95036-25 |
|---|---|
| Производитель / заявитель: | Компания "Chotest Technology Inc.", Китай |
Система мгновенных измерений VX8300 (далее - система) предназначена для бесконтактных измерений изделий с созданием двухмерного изображения детали для геометрического контроля точности линейных размеров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95036-25 |
| Наименование | Система мгновенных измерений |
| Модель | VX8300 |
Производитель / Заявитель
Chotest Technology Inc., Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 95036-25: Описание типа | Скачать | 352.7 КБ | |
| 95036-25: Методика поверки | Скачать | 1010 КБ |
Описание типа
Назначение
Система мгновенных измерений VX8300 (далее - система) предназначена для бесконтактных измерений изделий с созданием двухмерного изображения детали для геометрического контроля точности линейных размеров.
Описание
Принцип действия системы основан на использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе при различных типах освещения.
Нанесение знака поверки на систему не предусмотрено. Заводской номер нанесен методом печати на табличке, расположенной на задней части корпуса системы и имеет буквенно-цифровое обозначение (рисунок 1).
Пломбирование системы от несанкционированного доступа не предусмотрено.
Общий вид системы представлен на рисунке 2.
К системе, относящейся к данному типу средств измерений, относится система мгновенных измерений VX8300 зав. № VX830023195.

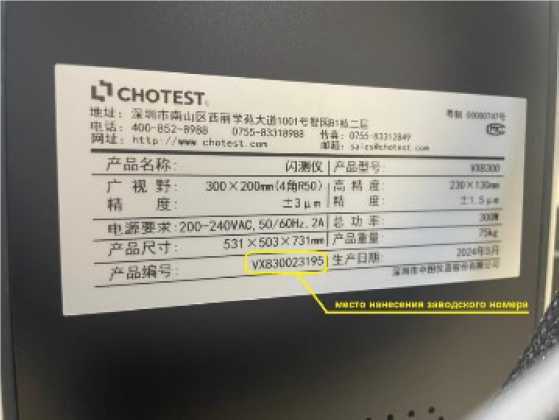

Рисунок 1 - Внешний вид таблички

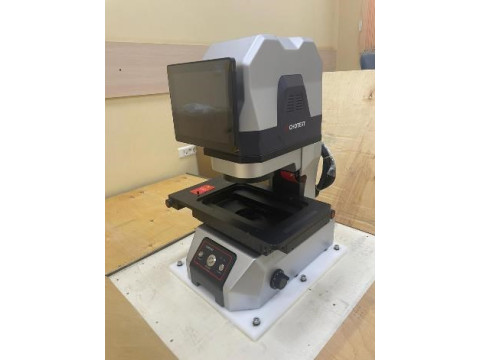

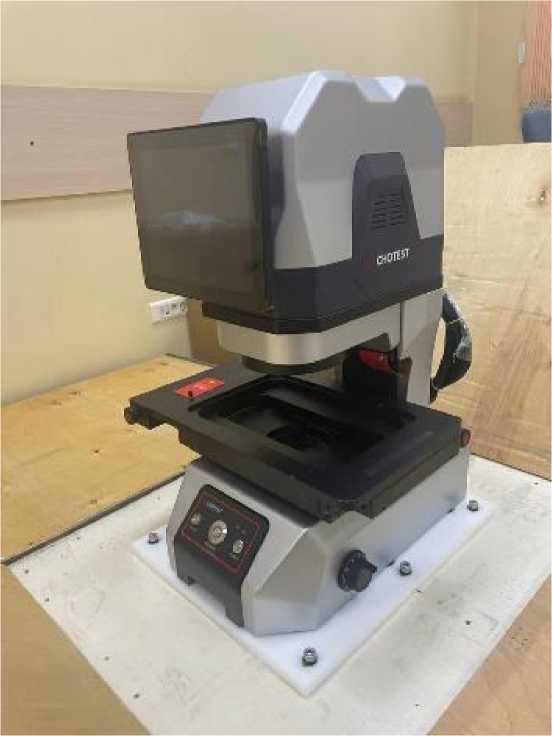

Рисунок 2 - Общий вид системы
Программное обеспечение
Система работает программного обеспечения
под управлением встроенного метрологически значимого (далее - ПО) «VisionX», предназначенного для обеспечения
взаимодействия узлов прибора, выполнения, сохранения и обработки результатов измерений.
Конструкция средства измерений (далее
несанкционированного влияния на ПО
СИ и
СИ) исключает измерительную
возможность информацию,
программно-аппаратные интерфейсы связи отсутствуют.
Защита программного обеспечения и измеренных преднамеренных изменений соответствует уровню с Р 50.2.077-2014.
данных от непреднамеренных и «средний» в соответствии
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VisionX |
|
Номер версии (идентификационный номер) ПО |
не ниже v.3.2 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров при использовании стандартного объектива, мм - по оси X - по оси Y |
от 0 до 300 от 0 до 200 |
|
Диапазон измерений линейных размеров при использовании высокоточного объектива, мм - по оси X - по оси Y |
от 0 до 230 от 0 до 130 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при использовании стандартного объектива, мкм (L -измеряемая длина в мм) - при измерении в поле зрения объектива - при измерении с перемещением стола |
±3 ±(5+L/200) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при использовании высокоточного объектива, мкм (L - измеряемая длина в мм) - при измерении в поле зрения объектива - при измерении с перемещением стола |
±1,5 ±(3+L/200) |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон перемещений по оси Z, мм |
75 |
|
Высота измеряемых деталей, мм, не более |
70 |
|
Масса, кг, не более |
75 |
|
Габаритные размеры, мм, не более | |
|
- длина |
531 |
|
- ширина |
503 |
|
- высота |
731 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °C |
от +10 до +30 |
|
Относительная влажность воздуха, %, не более |
80 |
|
Напряжение переменного тока, В |
от 210 до 230 |
|
Частота, Гц |
50/60 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Системы мгновенных измерений |
VX8300 |
1 шт. |
|
Компьютер с ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
Метод измерений изложен в главе 3 «Процесс измерения» документа «Системы мгновенных измерений VX8300. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840.
