Установки пикнометрические ПУ ГКС-35
| Номер в ГРСИ РФ: | 95039-25 |
|---|---|
| Категория: | Пикнометры |
| Производитель / заявитель: | ООО "НПП "ГКС", г.Казань |
Установки пикнометрические ПУ ГКС-35 (далее - установки) предназначены для измерений плотности жидкостей пикнометрическим методом, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для проведения поверки, калибровки и контроля метрологических характеристик поточных преобразователей плотности жидкости в составе систем измерений количества и показателей качества нефти, нефтепродуктов в условиях эксплуатации и при лабораторных исследованиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95039-25 |
| Действует | по 28.03.2030 |
| Наименование | Установки пикнометрические |
| Модель | ПУ ГКС-35 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 60b17a63-1bef-6117-a829-b5fc62377737 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие "ГКС" (ООО НПП "ГКС"), г. Казань
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95039-25: Описание типа
2025-95039-25.pdf
|
Скачать | 588.7 КБ | |
|
95039-25: Методика поверки
2025-mp95039-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Установки пикнометрические ПУ ГКС-35 (далее - установки) предназначены для измерений плотности жидкостей пикнометрическим методом, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для проведения поверки, калибровки и контроля метрологических характеристик поточных преобразователей плотности жидкости в составе систем измерений количества и показателей качества нефти, нефтепродуктов в условиях эксплуатации и при лабораторных исследованиях.
Описание
Принцип измерения плотности установками основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров ГКС-35. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на лабораторных весах методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи преобразователя давления и термометра цифрового малогабаритного, которые находятся в основном блоке установки.
Конструктивно установки состоят из следующих основных частей: основного блока, стойки с двумя пикнометрами, шлангов и бутыли для очистки системы нефрасом или другим аналогичным средством, весами, кейс с комплектом калибровочных гирь, транспортировочный кейс. В основном блоке подготовки происходит измерение давления, температуры, определение расхода. В транспортном кейсе расположены гибкие рукава высокого давления с быстросъёмными соединениями и вспомогательное оборудование, входящее в состав установки. При отборе пробы жидкости пикнометры помещаются на стойку в специальные посадочные места и с помощью рукавов высокого давления соединяются с основным блоком и точками отбора и возврата исследуемой жидкости.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в буквенно-цифровом формате наносится на пластину из нержавеющей стали на наружной поверхности основного блока методом лазерной гравировки (рисунок 1).
Общий вид установки показан на рисунке 2. Пломбирование установок не предусмотрено.

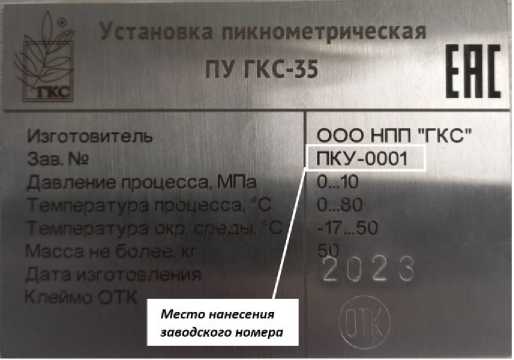

Рисунок 1 - Место нанесения заводского номера

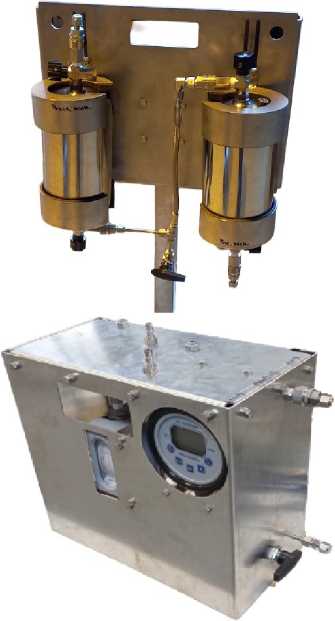

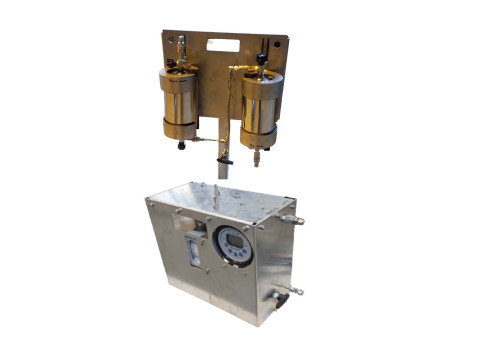

Рисунок 2 - Общий вид установки
Технические характеристики
Таблица 1 - Метрологические характеристики установок
|
Характеристики |
Значение |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 620 до 1100 |
|
Доверительные границы погрешности измерений плотности при доверительной вероятности 0,95, кг/м3, не более |
±0,1 |
Таблица 2 -Технические характеристики установок
|
Характеристики |
Значение |
|
Номинальный внутренний объем пикнометра, см3 |
1000±100 |
|
Условия эксплуатации: Рабочее давление жидкости, МПа, не более Диапазон температуры жидкости, °С - температура окружающей среды, °С: а) при отборе пробы жидкости в пикнометры б) при взвешивании пикнометров - относительная влажность окружающей среды, % не более: а) при отборе пробы жидкости в пикнометры б) при взвешивании пикнометров |
10 0 до +80 -17 до +50 По спецификации на весы 100 По спецификации на весы |
|
Маркировка взрывозащиты: - преобразователя давления эталонного - термометра цифрового малогабаритного |
0Ех ia IIB T6 Ga X 0Ех ia IIA T6 Ga X |
|
Габаритные размеры стойки с пикнометрами, мм, не более *: - высота - ширина - глубина |
1150 412 310 |
|
Габаритные размеры основного блока подготовки, мм, не более*: - высота - ширина - глубина |
360 470 183 |
|
Масса комплекта установки, кг, не более * |
80 |
|
* Действительные значения габаритных размеров и массы для каждого экземпляра приведены в паспортах на установку | |
Таблица 3 - Показатели надежности
|
Характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность установки
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Установка пикнометрическая, в составе: |
ПУ ГКС-35 |
1 шт. |
|
- пикнометры, регистрационный номер в ФИФ ОЕИ 93881-24 |
ГКС-35 |
2 шт. |
|
- термометры цифровые малогабаритные в комплекте с термопреобразователями сопротивления ТТЦ, регистрационный номер в ФИФ ОЕИ 68355-17, в составе основного блока |
ТЦМ 9410 |
1 комплект |
|
- весы лабораторные, регистрационный номер в ФИФ ОЕИ 58760-14 |
ВЛЭ |
1 шт. |
|
- гири ГО-П классов точности Е2, регистрационный номер в ФИФ ОЕИ 68887-17 с номинальными массами: - 0,5 кг - 1 кг - 2 кг |
- |
1 комплект: 1 шт. 1 шт. 2 шт. |
|
- преобразователь давления эталонный, регистрационный номер в ФИФ ОЕИ 58668-14, в составе основного блока |
ПДЭ-020 |
1 шт. |
|
- индикатор расхода (ротаметр), в составе основного блока |
Ротаметр L5-2600 |
1 шт. |
|
- Основной блок (для измерения давления, температуры, определение расхода), стойка для пикнометров, шланги, бутыль (для очистки системы нефрасом или другим аналогичным средством), транспортировочный кейс. |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание: Допускается изменение регистрационного номера СИ при условии сохранения модели и метрологических характеристик СИ | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации «Установка пикнометрическая ПУ ГКС-35» раздел «Процесс работы».
Нормативные документы
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603;
ТУ 26.51.52-030-94291860-2023 Пикнометрическая установка ПУ ГКС-35.
Технические условия.
