Манометры дифференциального давления VA-MN
| Номер в ГРСИ РФ: | 95041-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО "Ви энд Эй Инструмент Рус", д. Путилково, Московская обл. |
Манометры дифференциального давления VA-MN (далее - манометры) предназначены для измерений давления разрежения, избыточного и дифференциального давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95041-25 |
| Наименование | Манометры дифференциального давления |
| Модель | VA-MN |
| Срок свидетельства (Или заводской номер) | 27.03.2030 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск; Производственные площадки: Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), Московская обл., г. Красногорск; DONGGUAN WANCHUANG ELECTRONIC PRODUCTS CO., LTD., Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 95041-25: Описание типа | Скачать | 529.7 КБ | |
| 95041-25: Методика поверки | Скачать | 1.4 MБ |
Описание типа
Назначение
Манометры дифференциального давления VA-MN (далее - манометры) предназначены для измерений давления разрежения, избыточного и дифференциального давления.
Описание
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Конструктивно манометры состоят из тензорезистивного первичного измерительного преобразователя, единого монолитного корпуса, в корпус встроен жидкокристаллический дисплей для визуализации режимов работы и результатов измерений, дополнительно на корпусе манометров расположены кнопки управления, которые предназначены для переключений режимов работы манометров.
Манометры выпускаются в модификациях VA-MN510, VA-MN510ST, VA-MN511, VA-MN511B, отличающихся метрологическими и техническими характеристиками, а также конструктивными особенностями.
Манометры выпускаются под торговой маркой «V&A».
Заводской номер наносится на корпус манометров любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид манометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом приборов. Нанесение знака поверки на манометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) манометров не предусмотрено.
Цветовая гамма корпуса манометров может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения знака утверждения типа
Место нанесения заводского номера
а) вид спереди модификации VA-MN510

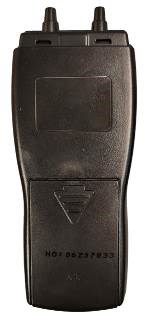

б) вид сзади модификации VA-MN510
mp|.+r VA-MN5WS1
Место нанесения
знака утверждения типа
Место нанесения
заводского номера

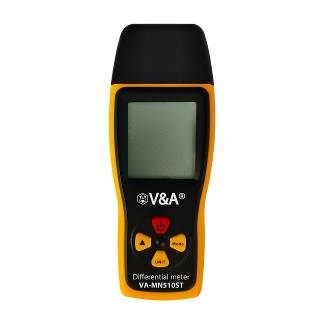

в) вид спереди модификации VA-MN510ST

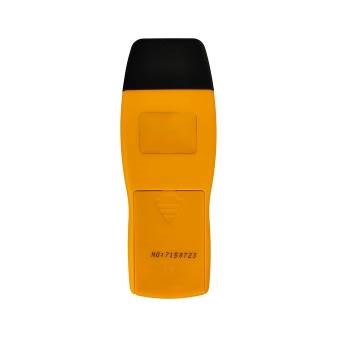

г) вид сзади модификации VA-MN510ST
Место нанесения знака утверждения типа
Место нанесения заводского номера

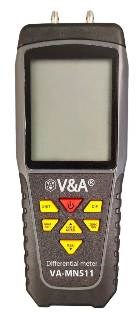

д) вид спереди модификации VA-MN511
е) вид сзади модификации VA-MN511

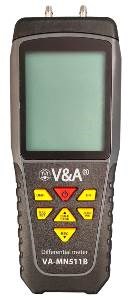

ж) вид спереди модификации VA-MN511B

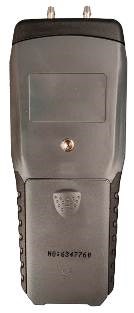

з) вид сзади модификации VA-MN511B
Рисунок 1 - Общий вид манометров с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) манометров является встроенным.
ПО устанавливается на предприятии изготовителя, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования манометров.
Конструкция манометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики манометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО манометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
0.0.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Для манометров модификаций VA-MN510, VA-MN510ST | |
|
Дискретность (единица младшего разряда (е. м. р.)), гПа |
0,01 |
|
Диапазон измерений избыточного и дифференциального давлений, гПа |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений избыточного и дифференциального давлений, гПа: - в поддиапазоне измерений от 0,00 до 1,00 гПа включ. - в поддиапазоне измерений св. 1,00 до 100 гПа |
±0,05 ±(0,015Т1) + 0,1) |
|
Для манометров модификаций VA-MN511, VA-MN511B | |
|
Дискретность (единица младшего разряда (е. м. р.)), кПа: - для модификации VA-MN511 - для модификации VA-MN511B |
0,01 0,1 |
|
Диапазон измерений, кПа: - давления разрежения, избыточного и дифференциального давлений для модификации VA-MN511 - избыточного и дифференциального давлений для модификации VA-MN511B |
от -39,98 до 39,98 от 0 до 206,8 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений, %: - давления разрежения, избыточного и дифференциального давлений для модификаций VA-MN511 - дифференциального и избыточного давлений для модификации VA-MN511B |
±1 |
|
1) P - измеренное значение давления, гПа | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний дифференциального давления: - для модификаций VA-MN510, VA-MN510ST, гПа - для модификации VA-MN511, кПа - для модификации VA-MN511B, кПа |
от 0 до 100 от -39,98 до 39,98 от -206,8 до 206,8 |
|
Параметры электрического питания напряжения постоянного тока, В |
4,5 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: - для модификаций VA-MN510, VA-MN510ST - для модификаций VA-MN511, VA-MN511B |
25,6Х124,8Х49,8 32,0x155,0x65,0 |
|
Масса, г, не более: - для модификаций VA-MN510, VA-MN510ST - для модификаций VA-MN511, VA-MN511B |
71,5 250,0 |
|
Рабочие условия измерений: - температура окружающей среды (для модификаций VA-MN510, VA-MN510ST), °С - температура окружающей среды (для модификаций VA-MN511, VA-MN511B), °С |
от 0 до +50 от -10 до +60 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус манометров любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр дифференциального давления VA-MN |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Силиконовый шланг |
- |
2 шт. |
|
Комплект для подключения 1) |
- |
1 шт. |
|
Сумка для переноски 2) |
- |
1 шт. |
|
Кейс для переноски 3) |
- |
1 шт. |
|
Батарея электропитания (тип «ААА») |
- |
3 шт. |
|
1) Для модификаций VA-MN511, VA-MN511B. 2) Для модификаций VA-MN510ST, VA-MN511, VA-MN511B. 3) Для модификации VA-MN510. | ||
Сведения о методах измерений
приведены в разделе 4 «Устройство и работа прибора» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы
для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы
для средств измерений разности давлений до V105 Па»;
ТУ 26.51.52.130-010-21839994-2024 «Манометры дифференциального давления VA-MN. Технические условия».
