Трансформаторы тока ТФЗМ 110Б-IУ1
| Номер в ГРСИ РФ: | 95049-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
Трансформаторы тока ТФЗМ 110Б-ГУ1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95049-25 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||
| Модель | ТФЗМ 110Б-IУ1 | ||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3ccebbf2-f880-4c02-f10c-55faefc51bbb | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор"), г. Запорожье (изготовлены в 1987 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95049-25: Описание типа
2025-95049-25.pdf
|
Скачать | 327.4 КБ | |
|
95049-25: Методика поверки
2025-mp95049-25.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ 110Б-1У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы - однофазные, маслонаполненные, опорные, одноступенчатые, с фарфоровой покрышкой.
Трансформаторы состоят из первичной и вторичных обмоток, которые собраны в единый комплект и закреплены на металлической подставке. Вторичные обмотки в свою очередь устанавливаются на цоколе. Обмотки, изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом.
Для того чтобы наблюдать уровень масла в трансформаторе на его поверхности находиться специальный указатель. Для предотвращения поступления воздуха на крышке трансформатора установлен воздухосушитель, он же является влагопоглощающим фильтром.
Опорой для трансформаторов служит цоколь, на нем имеется специальный болт для заземления. На трансформаторах осуществляется механическое крепление фарфоровой крышки к цоколю.
Трансформаторы имеют 3 вторичных обмотки.
Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на основании трансформаторов. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы тока ТФЗМ 110Б-1У1 с заводскими номерами 35505, 35652, 35653, 35658, 35677, 35721, 35775, 35788, 35817.
Нанесение знака поверки на трансформатор не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом гравировки на информационную табличку в месте, указанном на рисунке 2.
Рабочее положение трансформаторов в пространстве - вертикальное.
Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунках 1 и 2.

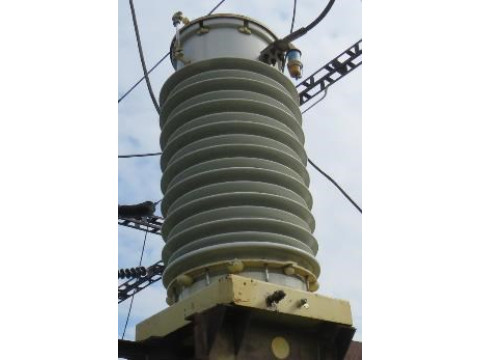

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А)
Рисунок 2 - Обозначение места нанесения заводского номера (В)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
110/^3 |
|
Номинальные первичные токи 11ном, А |
300 или 600 |
|
Номинальный вторичный ток Ьном, А |
5 |
|
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 |
0,5 |
|
Класс точности обмоток для защиты по ГОСТ 7746-2015 |
10Р/10Р |
|
Номинальная вторичная нагрузка, В • А |
30/30/30 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
Знак утверждения типа
нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
ТФЗМ 110Б-ГУ1 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
Приведены в разделе 1 «Общие сведения» документа «Трансформатор тока ТФЗМ 110Б-1У1. Паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21 июля 2023 г. № 1491.
