Счётчик аэрозольных частиц Lasair Pro 310
| Номер в ГРСИ РФ: | 95050-25 |
|---|---|
| Производитель / заявитель: | Фирма "Particle Measuring Systems inc.", США |
Счётчик аэрозольных частиц Lasair Pro 310 (далее - счётчик) предназначен для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95050-25 | ||||||
| Наименование | Счётчик аэрозольных частиц | ||||||
| Модель | Lasair Pro 310 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 05462824-d581-c1e0-c1d1-c1c7cd1fae00 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Particle Measuring Systems, Inc., США
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95050-25: Описание типа
2025-95050-25.pdf
|
Скачать | 458.4 КБ | |
|
95050-25: Методика поверки
2025-mp95050-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Счётчик аэрозольных частиц Lasair Pro 310 (далее - счётчик) предназначен для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе.
Описание
Принцип действия счётчика - оптический. Луч, формируемый источником излучения (полупроводниковый лазерный диод), попадает в измерительную зону (кювету), где рассеивается находящимися на его траектории аэрозольными частицами и регистрируется с помощью фотодетектора. Интенсивность зарегистрированного излучения пропорциональна размеру частицы, а количество последовательных импульсов - количеству частиц. Счётная концентрация аэрозольных частиц по каналам регистрации их размеров вычисляется с помощью программного обеспечения как отношение количества зарегистрированных частиц определённой размерной группы к прокачанному через кювету объёму воздушной пробы.
Конструктивно счётчик выполнен в пластиковом корпусе, в котором размещены оптические, электронные и механические компоненты, обеспечивающие его общее функционирование. Прокачка анализируемой пробы через кювету счётчика осуществляется с помощью встроенного побудителя расхода.
Управление счётчиком осуществляется с помощью сенсорного дисплея. Счётчик оснащён цифровыми интерфейсами Ethernet и USB-А, аналоговыми выходами. Электрическое питание счётчика осуществляется от сети переменного тока через сетевой адаптер.
Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации аэрозольных частиц по каналам регистрации их размеров.
Общий вид счётчика и место нанесения серийного номера приведены на рисунках 1 и 2. Нанесение на корпус знака утверждения типа и знака поверки, а также пломбировка корпуса не предусмотрены. Идентификация счётчика осуществляется с помощью этикетки, расположенной на корпусе. Серийный номер в цифровом формате нанесён на этикетку с помощью графических устройств.
К счётчику данного типа относится счётчик с серийным номером 169371.

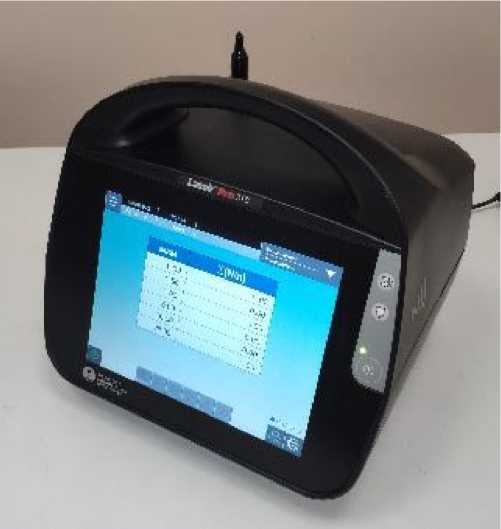

Рисунок 1 - Общий вид счётчика
Место нанесения серийного номера
Рисунок 2 - Общий вид этикетки счётчика
Программное обеспечение
Счётчик имеет встроенное программное обеспечение (далее - ПО). ПО используется для обеспечения функционирования счётчика и управления им, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части встроенного ПО относится всё ПО. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании
метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО |
01.01.015 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний счётной концентрации аэрозольных частиц, частиц/дм3 |
от 0 до 4,3-104 |
|
Диапазон измерений счётной концентрации аэрозольных частиц, частиц/дм3 |
от 10 до 4-104 |
|
Пределы допускаемой относительной погрешности измерений счётной концентрации аэрозольных частиц, % |
±25 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальный объёмный расход отбираемой пробы, дм3/мин |
28,3±1,4 |
|
Параметры электрического питания: - от сетевого адаптера: выходное напряжение, В, не более - от аккумуляторной батареи: выходное напряжение, В, не более |
19,0 14,4 |
|
Потребляемая мощность, В-А, не более |
98 |
Продолжение таблицы 3
|
1 |
2 |
|
Габаритные размеры, мм, не более | |
|
- высота |
250 |
|
- ширина |
260 |
|
- длина |
260 |
|
Масса (без аккумуляторных батарей), кг, не более |
5,4 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
от 84,0 до | |
|
- атмосферное давление, кПа |
106,7 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации с помощью графических устройств.
Комплектность
Таблица 5 - Комплектность счётчика
|
Наименование |
Обозначение |
Количество |
|
Счётчик аэрозольных частиц |
Lasair Pro 310 |
1 шт. |
|
Комплект принадлежностей |
- |
1 комп. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия Particle Measuring Systems, Inc., США.
