Резервуар вертикальный стальной цилиндрический РВС-5000
| Номер в ГРСИ РФ: | 95051-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть-Урал", г. Уфа |
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объёма нефти при приёме, хранении и отпуске.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95051-25 |
| Наименование | Резервуар вертикальный стальной цилиндрический |
| Модель | РВС-5000 |
Производитель / Заявитель
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал"), г. Уфа
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Актуальность информации | 13.04.2025 |
Поверители
Скачать
| 95051-25: Описание типа | Скачать | 397.8 КБ | |
| 95051-25: Методика поверки | Скачать | 69.4 КБ |
Описание типа
Назначение
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объёма нефти при приёме, хранении и отпуске.
Описание
Принцип действия резервуара основан на заполнении его нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную вертикальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером 4 расположен по адресу: республика Башкортостан, Чекмагушевский район, село Старокалмашево, ЛПДС «Чекмагуш».
Заводской номер в виде цифрового кода нанесен методом аэрографии непосредственно на резервуар.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.
Общий вид резервуара представлен на рисунке 1.

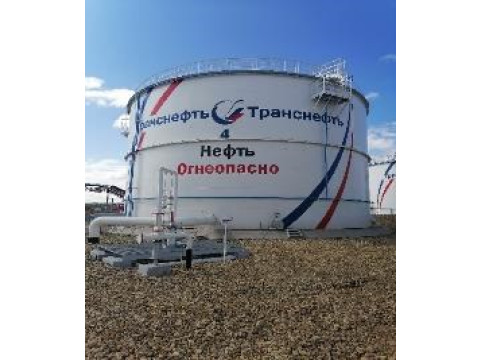

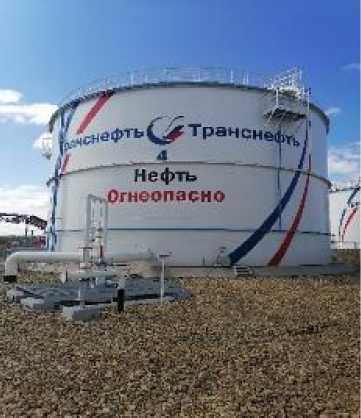

Рисунок 1 - Общий вид резервуара РВС-5000
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-5000 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах»
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
