Системы измерительные УПОР-1
| Номер в ГРСИ РФ: | 95055-25 |
|---|---|
| Производитель / заявитель: | ООО "Грин-Тех", г. Ижевск |
Системы измерительные УПОР-1 (далее - системы) предназначены для измерений силы сжатия и линейных перемещений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95055-25 |
| Действует | по 28.03.2030 |
| Наименование | Системы измерительные |
| Модель | УПОР-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 227a778a-067b-a403-43bd-dc1be5cadae5 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Грин-Тех" (ООО "Грин-Тех"), г. Ижевск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95055-25: Описание типа
2025-95055-25.pdf
|
Скачать | 433.8 КБ | |
|
95055-25: Методика поверки
2025-mp95055-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Системы измерительные УПОР-1 (далее - системы) предназначены для измерений силы сжатия и линейных перемещений.
Описание
Системы применяются для определения характеристик прочности и деформируемости немерзлых грунтов (песчаных и глинистых слоев дорожных одежд из несвязных материалов) методом штамповых испытаний в составе установки для определения деформационных свойств «УПОР-1».
Системы конструктивно состоят из контроллера штампового опыта, выполненного в пластмассовом ударопрочном кейсе, и подключаемых к нему соединительными кабелями выносных датчиков линейных перемещений и силы.
Принцип действия систем основан на преобразовании датчиками измеряемых физических величин в электрические сигналы, с последующей их обработкой и выводом измеренных значений на цифровой дисплей контроллера штампового опыта.

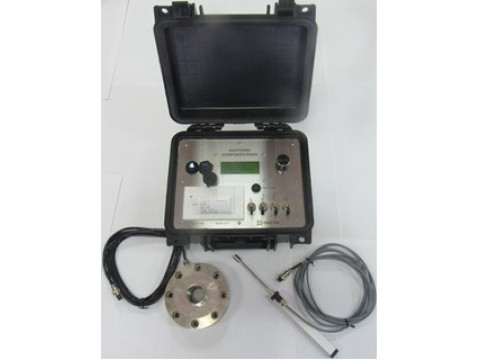

Фотография общего вида систем представлена на рисунке 1.
Рисунок 1 - Общий вид
Место нанесения знака утверждения типа
Место нанесения заводского номера

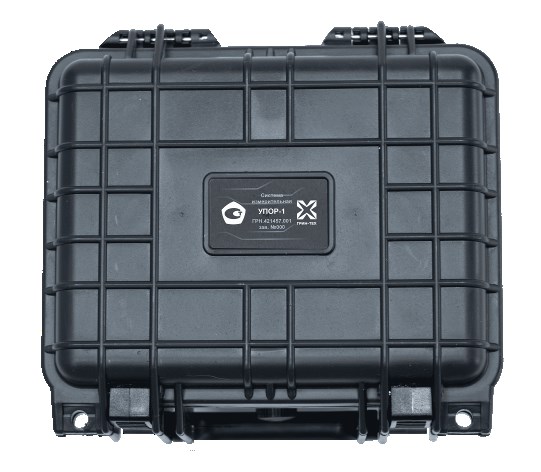

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера
Места нанесения знака утверждения типа и заводского номера приведены на рисунке 2.
Пломбирование систем от несанкционированного доступа не предусмотрено.
Знак поверки непосредственно на системы не наносится.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на наклейку, расположенную на крышке кейса контроллера штампового опыта.
Программное обеспечение
Программное обеспечение (далее - ПО) систем является встроенным. ПО управляет работой систем в целом.
Всё встроенное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
УПОР-1 |
|
Номер версии (идентификационный номер) ПО |
1.23.1s |
|
Цифровой идентификатор ПО |
36b027d9681faefbeed90e59520027ac |
|
Алгоритм вычисления контрольной суммы |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы сжатия, кН |
от 0,5 до 80 |
|
Диапазон измерений линейного перемещения, мм |
от 30 до 70 |
|
Пределы допускаемой основной приведённой погрешности измерений силы сжатия, % |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений линейного перемещения, мм |
±0,1 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений силы сжатия, вызванной отклонением температуры окружающего воздуха от нормальной на каждый 1 °С, % |
±0,01 |
|
Примечания: 1 Системы при измерении линейных перемещений имеют условный ноль. 2 Нормирующим значением для приведённой погрешности является верхний предел измерений. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний линейного перемещения, мм |
от 0 до 100 |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 до 80 от 84 до 106 (от 630 до 795) |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа (мм рт. ст.) |
от +5 до +35 до 80 от 84 до 106,7 (от 630 до 800) |
|
Масса, кг, не более |
10 |
|
Габаритные размеры кейса (длинахширинахвысота), мм, не более |
243x268x174 |
Знак утверждения типа
наносится типографским способом на наклейку, расположенную на крышке кейса контроллера штампового опыта
Комплектность
Комплектность приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер штампового опыта |
ГРН.421457.001 |
1 шт. |
|
Датчик линейных перемещений |
— |
1 шт. |
|
Датчик силы |
— |
1 шт. |
|
Система измерительная УПОР-1. Руководство по эксплуатации |
ГРН.421457.001РЭ |
1 экз. |
|
Система измерительная УПОР-1. Паспорт |
ГРН.421457.001ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ГРН.421457.001РЭ «Система измерительная УПОР-1. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм;
ТУ 26.51.62-001-13051915-2021 Система измерительная УПОР-1. Технические условия.
