Анализаторы размеров частиц Litesizer DIA
| Номер в ГРСИ РФ: | 95059-25 |
|---|---|
| Производитель / заявитель: | Фирма "Anton Paar GmbH", Австрия |
Анализаторы размеров частиц Litesizer DIA (далее - анализаторы) предназначены для измерения размеров частиц, определения гранулометрического состава и распределения частиц по размерам в порошкообразных материалах, суспензиях и эмульсиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95059-25 |
| Действует | по 28.03.2030 |
| Наименование | Анализаторы размеров частиц |
| Модель | Litesizer DIA |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 67aa4184-fa13-6093-7eff-9f92da0b4f4b |
Производитель / Заявитель
"Anton Paar GmbH", Австрия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95059-25: Описание типа
2025-95059-25.pdf
|
Скачать | 554.4 КБ | |
|
95059-25: Методика поверки
2025-mp95059-25.pdf
|
Скачать | 963.3 КБ |
Описание типа
Назначение
Анализаторы размеров частиц Litesizer DIA (далее - анализаторы) предназначены для измерения размеров частиц, определения гранулометрического состава и распределения частиц по размерам в порошкообразных материалах, суспензиях и эмульсиях.
Описание
Принцип действия анализаторов основан на методе динамического анализа изображений. Стробоскопическая вспышка в импульсном режиме подсвечивает кювету с непрерывно движущимся образцом, а установленная камера, оснащенная одним или несколькими объективами, с высокой частотой кадров фиксирует проекции теней частиц в виде изображений. Полученные изображения анализируются программными методами.
Конструктивно анализаторы представляют собой единый основной блок, объединяющий в себя оптическую систему и элементы управления, а также интерфейсы подключения внешних ресурсов. К основному блоку подключаются модули для жидкостного (Liquid Flow), воздушного (Dry Jet) и гравитационного (Free Fall) диспергирования образцов.
Принцип функционирования модуля жидкостного (Liquid Flow) диспергирования заключается в непрерывной циркуляции образца в жидкой среде через измерительную кювету под действием встроенного центробежного насоса. Для повышения эффективности диспергирования применяется механическое перемешивание, а также обработка образца ультразвуком.
Принцип функционирования модуля воздушного (Dry Jet) диспергирования заключается в подаче сухого образца из воронки на вибрирующий лоток, откуда образец попадает в форсунку, в которую подается сжатый воздух. Под действием заранее заданного давления сжатого воздуха образец диспергируется, а частицы пролетают в измерительную кювету, откуда впоследствии удаляются пылесосом.
Принцип функционирования модуля гравитационного (Free Fall) диспергирования образцов заключается в подаче сухого образца из воронки на вибрирующий лоток, откуда образец под действием силы тяжести падает через измерительную кювету в поддон, откуда может быть удален после измерения.
К настоящему типу средств измерений относятся анализаторы следующих моделей: 100, 500, 700.
К анализаторам может быть подключено следующее дополнительное оборудование: компрессоры, пылесосы, фильтры водяные, фильтры воздушные, автоподатчик проб.
Маркировочная табличка с указанием модели и серийного номера анализатора расположена в правом нижнем углу задней панели анализатора. Серийный номер имеет цифровой формат, наносится типографским способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено.
Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

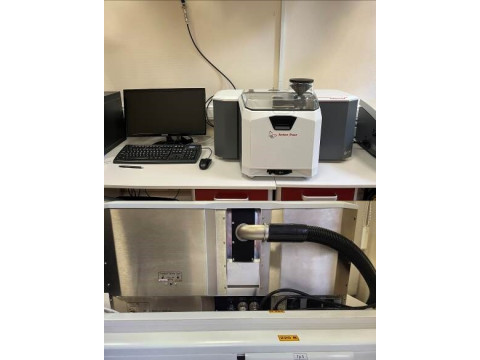

Рисунок 1 - Общий вид анализатора размеров частиц Litesizer DIA
Место нанесения серийного номера
Рисунок 2 - Общий вид маркировочной таблички и место нанесения серийного номера
Программное обеспечение
Программное обеспечение Anton Paar Kalliope (далее - ПО) анализаторов является метрологически значимым и содержит все необходимые настроечные файлы и константы, необходимые для правильной работы анализаторов.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Anton Paar Kalliope |
|
Номер версии (идентификационный номер) ПО1), не ниже |
З.х.х |
|
Цифровой идентификатор ПО |
- |
|
1) х - цифра от 0 до 9. |
Уровень защиты ПО соответствует уровню «средний» согласно P 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Технические характеристики
Таблица 2 - Метрологические характеристики____________________________________
|
Наименование характеристики |
Значение для модели | ||
|
100 |
500 |
700 | |
|
Диапазон измерений размеров частиц, мкм: - модуль Liquid Flow - модуль Dry Jet - модуль Free Fall |
от 10 до 2500 от 10 до 3500 от 10 до 3500 |
от 1 до 2500 от 10 до 3500 от 10 до 3500 |
от 1 до 2500 от 10 до 3500 от 10 до 3500 |
|
Пределы допускаемой относительной погрешности измерений размеров частиц для D50 *, % |
±10 | ||
|
* D50, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 % (средний диаметр частиц) | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | ||
|
100 |
500 |
700 | |
|
Диапазон показаний размеров частиц, мкм: - модуль Liquid Flow - модуль Dry Jet - модуль Free Fall |
от 10 до 2500 от 10 до 5000 от 10 до 16000 |
от 0,8 до 2500 от 0,8 до 5000 от 0,8 до 16000 |
от 0,5 до 2500 от 0,5 до 5000 от 0,5 до 16000 |
|
Масса без модуля диспергирования, кг, не более |
41 | ||
|
Габаритные размеры (ДхШхВ) без модуля диспергирования, мм, не более |
400x790x290 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +25 75 | ||
|
Наименование характеристики |
Значение для модели | ||
|
100 |
500 |
700 | |
|
Напряжение питания, В |
от 100 до 240 | ||
|
Частота однофазной сети переменного тока, Гц |
от 50 до 60 | ||
|
Потребляемая мощность, Вт, не более |
200 | ||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор размеров частиц |
Litesizer DIA |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Анализатор размеров частиц Litesizer DIA. Руководство по эксплуатации», п. 6. «Выполнение измерений».
Нормативные документы
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия «Anton Paar GmbH», Австрия.
