Приборы для измерений температуры жидких металлов DT2C-50
| Номер в ГРСИ РФ: | 95060-25 |
|---|---|
| Производитель / заявитель: | Фирма "Heraeus Electro-Nite Shanghai Co., Ltd.", Китай |
Приборы для измерений температуры жидких металлов DT2C-50 (далее по тексту -приборы) в комплекте с первичными термоэлектрическими преобразователями (ТП), предназначены для измерений температуры расплавленных металлов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95060-25 |
| Действует | по 03.04.2030 |
| Наименование | Приборы для измерений температуры жидких металлов |
| Модель | DT2C-50 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 09a04031-2e68-feaa-2518-109b3b1424d3 |
Производитель / Заявитель
Фирма "Heraeus Electro-Nite Shanghai Co., Ltd.", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95060-25: Описание типа
2025-95060-25.pdf
|
Скачать | 275.1 КБ | |
|
95060-25: Методика поверки
2025-mp95060-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Приборы для измерений температуры жидких металлов DT2C-50 (далее по тексту -приборы) в комплекте с первичными термоэлектрическими преобразователями (ТП), предназначены для измерений температуры расплавленных металлов.
Описание
Приборы относятся к вторичным преобразователям температуры. Принцип действия приборов состоит в следующем: подаваемые на измерительный вход прибора первичные сигналы термо-ЭДС (ТЭДС) от термоэлектрических преобразователей преобразовываются в цифровую форму и при помощи микропроцессора пересчитываются в температуру и выводятся на дисплей прибора.
Приборы относятся к стационарным устройствам и конструктивно выполнены в металлическом прямоугольном монтажном шкафе. На лицевой панели прибора расположен 8-сегментный цифровой индикатор для отображения результата измерений и три сигнальные лампы, с помощью которых отображаются различные состояния прибора и измерений, такие как: «готов к работе», «измерение», «измерение завершено».
Внутри корпуса прибора находятся платы микропроцессора, дисплея, приема измеряемых данных от ТП, а также модуль питания.
На нижней панели расположен разъем для подключения ТП.

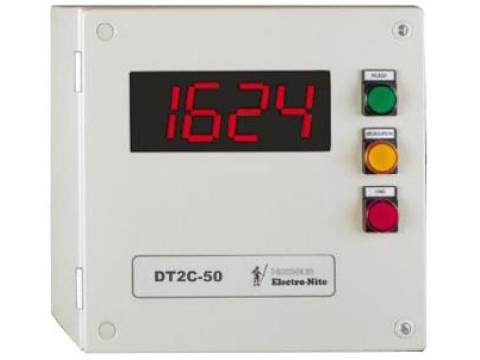

Внешний вид приборов с указанием места нанесения заводского номера представлен на рисунке 1.
Заводской номер в виде цифрового кода, состоящего из арабских цифр и букв английского алфавита, наносится на боковую панель корпуса прибора при помощи наклейки. Нанесение знака поверки на прибор не предусмотрено.
Место нанесения заводского
Рисунок 1 - Внешний вид приборов многофункциональных для измерений параметров жидких металлов DT2C-50
Пломбирование приборов не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из встроенного метрологически значимого ПО. Данное ПО устанавливается в энергонезависимую память приборов в процессе производства и недоступно для несанкционированной внешней модификации. ПО предназначено для расчета измеренных значений в режиме реального времени и их архивирования в памяти прибора, а также для настройки прибора.
Метрологические характеристики прибора нормированы с учетом ПО.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Digitemp MA |
|
Номер версии (идентификационный номер) ПО, не ниже |
v2.03 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений ТЭДС ТП в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1, °C: - для типа «В» - для типа «S» - для типа «R» |
от +600 до +1820 от +400 до +1760 от +400 до +1760 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от +18 °С до +28 °С включ., °С |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от 0 °С до +18 °С не включ. и св. +28 °С до +50 °С, °С |
±2 |
|
Единица младшего разряда индикации измерений, °С |
1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В |
от 100 до 240 В |
|
Номинальная частота питающей сети, Гц |
50 или 60 |
|
Габаритные размеры корпуса прибора, мм |
300x300x255 |
|
Масса прибора, кг, не более |
11 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от 0 до +50 от 5 до 95 |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность приборов
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Приборы для измерений температуры жидких металлов |
DT2C-50 |
1 шт. |
- |
|
Руководство по эксплуатации |
- |
1 экз. |
- |
Сведения о методах измерений
приведены в разделе 5 «Использование по назначению» Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
МЭК 60584-1:2013 Термопары. Часть 1. Спецификация и допуски для электродвижущей силы (EMF);
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт организации «Heraeus Electro-Nite Shanghai Co., Ltd.» на Приборы для измерений температуры жидких металлов DT2C-50. Технические условия.
