Счетчики воды крыльчатые СЕ510
| Номер в ГРСИ РФ: | 95077-25 |
|---|---|
| Производитель / заявитель: | АО "Электротехнические заводы Энергомера" (АО "Энергомера"), г. Ставрополь |
Счетчики воды крыльчатые CE510 (далее - счетчик) предназначены для измерений объема холодной питьевой или чистой технической и горячей воды в полностью заполненных закрытых трубопроводах с максимально допускаемым рабочим давлением 1,6 МПа и с максимально допускаемой рабочей температурой до 90 °С в потоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95077-25 |
| Действует | по 04.04.2030 |
| Наименование | Счетчики воды крыльчатые |
| Модель | СЕ510 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c5705a7b-d15c-ba75-5d72-ae421adf4ec0 |
Производитель / Заявитель
Акционерное общество "Электротехнические заводы Энергомера" (АО "Энергомера"), г. Ставрополь
Поверка
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 19 (95%) |
| Неуспешных поверок (СИ непригодно) | 1 (5 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95077-25: Описание типа
2025-95077-25.pdf
|
Скачать | 373.5 КБ | |
|
95077-25: Методика поверки
2025-mp95077-25.pdf
|
Скачать | 63.6 КБ |
Описание типа
Назначение
Счетчики воды крыльчатые CE510 (далее - счетчик) предназначены для измерений объема холодной питьевой или чистой технической и горячей воды в полностью заполненных закрытых трубопроводах с максимально допускаемым рабочим давлением 1,6 МПа и с максимально допускаемой рабочей температурой до 90 °С в потоке.
Описание
Принцип действия счетчиков состоит в отсчете числа оборотов крыльчатки, количество оборотов которой пропорционально объему воды, прошедшему через счетчик. Вращение крыльчатки счетчика, расположенной в измерительной камере, передается через магнитную муфту на измерительный узел электронного счетного устройства, изолированного от измерительной камеры. Отслеживание угла поворота крыльчатки осуществляется датчиком угла поворота. В зависимости от угла поворота крыльчатки на выходе датчика формируются сигналы, пропорциональные синусу и косинусу угла поворота внешнего магнитного поля, которые поступают в электронное счетное устройство.
Конструктивно счетчики состоят из герметичного корпуса (измерительной камеры) и электронного счетного устройства. Внутри герметичного корпуса расположен измерительный механизм, который состоит из крыльчатки, закрепленной в измерительной камере проточной части корпуса. Проточная часть отделена от электронного счетного устройства уплотнительной панелью, зафиксированной и герметизированной уплотнительным кольцом.
Электронное счетное устройство состоит из следующих частей:
- жидкокристаллический индикатор (далее - ЖКИ);
- микроконтроллер с измерительным модулем;
- энергонезависимую память (далее - ЭП);
- автономный источник питания;
- прозрачный пластмассовый колпак;
- основание электронного счетного устройства;
- пластмассовое пломбировочное кольцо.
Электронное счетное устройство поддерживает следующие интерфейсы удаленного доступа:
- UBN LPWAN;
- Sig Fox;
- LoRa WAN;
- NB-IoT и другие опционально.
Количество импульсов, выдаваемых измерительным узлом электронного счетного устройства, прямо пропорционально прошедшему через счетчик объему воды. Объем прошедшей воды отображается на ЖКИ. Доступ к данным на ЖКИ осуществляется при помощи сенсорной кнопки на боковой стороне прозрачного колпака.
Архивы и журналы хранятся в ЭП и доступны для считывания через интерфейс связи удаленного доступа.
Счетчики имеют различные исполнения в зависимости от максимально допустимой температуры воды, номинального расхода и диаметра условного прохода.
Структура условного обозначения счетчика представлена в таблице 1.
Таблица 1 - Структура условного обозначения
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Обозначение применения |
1 |
Для холодной воды |
|
2 |
Для горячей и холодной воды | ||
|
2 |
Номинальный расход |
1 |
Номинальный расход 1,6 м3/ч |
|
2 |
Номинальный расход 2,5 м3/ч | ||
|
3 |
Диаметр условного прохода |
1 |
Диаметр условного прохода 15 мм |
|
2 |
Диаметр условного прохода 20 мм | ||
|
4 |
Радиоинтерфейс |
U |
UNB |
|
5 |
Нумерация по внутризаводской классификации |
N01 |
Обозначение модификации |
|
N02 |
Обозначение модификации |
Пример условного обозначения счетчика для горячей воды с номинальным расходом 1,6 м3/ч, с диаметром условного прохода 20 мм: 212UN01.

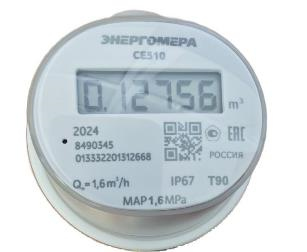

Общий вид счетчика представлен на рисунке 1.
Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба устанавливается на внешнюю боковую сторону счетчика с помощью проволоки, продетой через специальные отверстия, соединяющие цветное пломбировочное пластиковое кольцо и отверстие в герметичном корпусе счетчика.
Заводской номер и MAC-адрес в виде цифровых кодов наносятся методом лазерной гравировки на лицевую часть, расположенную под прозрачной частью корпуса. Места нанесения заводского номера, MAC-адреса и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Рисунок 1 - Общий вид счетчика
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
1
Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки (1 - места нанесения знака поверки и установки пломбы завода-изготовителя)
Программное обеспечение
Счетчик имеет встроенное программное обеспечение (далее - ПО), которое записывается в ЭП электронного счетного устройства при изготовлении. ЭП предназначена также для хранения данных заводских настроек. Преобразование измеряемых величин и обработка данных выполняется при помощи аппаратных и программных средств электронного счетного устройства.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
I-SU |
|
Номер версии (идентификационный номер) ПО |
170.46.32.21 |
|
Цифровой идентификатор ПО |
7bd2a3 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование параметра |
Значение для исполнения с номинальным расходом Qn, м3/ч | |
|
1,6 |
2,5 | |
|
Метрологический класс по ГОСТ Р 50193.1-92 |
В | |
|
Максимальный расход Qmax, м3/ч |
2 |
3,125 |
|
Переходный расход Qt, м3/ч |
0,064 |
0,1 |
|
Минимальный расход Qmin, м3/ч |
0,04 |
0,063 |
|
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов: - от Qmin до Qt - от Qt до Qmax: а) для горячей воды б) для холодной воды |
±5 ±3 ±2 | |
Таблица 4 - Основные технические характеристики
|
Наименование параметра |
Значение для исполнения с номинальным расходом Qn, м3/ч |
|
1,6 2,5 | |
|
Диаметр условного прохода, мм |
15 |
|
Цена деления младшего разряда, м3 |
0,1 |
|
Емкость счетного устройства, м3 |
99999,9 |
|
Измеряемая среда |
вода питьевая, вода техническая |
|
Давление измеряемой среды, МПа, не более |
1,6 |
|
Потеря давления при Qmin, МПа, не более |
0,063 |
|
Диапазон температуры измеряемой среды, °С: - для счетчиков холодной воды - для счетчиков горячей воды |
от 0,1 до 30,0 от 0,1 до 90,0 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
110 80 96 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность до 40 °С, %, не более - атмосферное давление, кПа |
от +5 до +55 93 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
150000 |
Знак утверждения типа
наносится на лицевую часть счетного устройства методом лазерной гравировки, а также на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды крыльчатый1) |
CE510 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз |
|
Упаковка (индивидуальная)2) |
_ |
1 шт. |
|
1) По согласованию с заказчиком в комплектность дополнительно могут быть включены монтажный комплект и руководство по эксплуатации. 2) По требованию заказчика допускается отгрузка счетчиков в транспортной таре. | ||
Сведения о методах измерений
приведены в разделе 4 эксплуатационного документа САНТ.407223.001 РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;
САНТ. 407223.001 ТУ «Счетчики воды крыльчатые CE510. Технические условия».
