Приборы многофункциональные для измерений параметров жидких металлов ML2C-CELOX
| Номер в ГРСИ РФ: | 95079-25 |
|---|---|
| Производитель / заявитель: | Фирма "Heraeus Electro-Nite Shanghai Co., Ltd.", Китай |
Приборы многофункциональные для измерений параметров жидких металлов ML2C-CELOX (далее по тексту - приборы) в комплекте с первичными термоэлектрическими преобразователями (ТП), кислородными зондами, зондами для термического анализа предназначены для измерений и регистрации температуры расплавленных металлов и электродвижущей силы (ЭДС), генерируемой датчиками активности кислорода.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95079-25 |
| Действует | по 04.04.2030 |
| Наименование | Приборы многофункциональные для измерений параметров жидких металлов |
| Модель | ML2C-CELOX |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ee0a6c08-d87f-9ecb-b57e-ea826ad73f05 |
Производитель / Заявитель
Фирма "Heraeus Electro-Nite Shanghai Co., Ltd.", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95079-25: Описание типа
2025-95079-25.pdf
|
Скачать | 368.1 КБ | |
|
95079-25: Методика поверки
2025-mp95079-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Приборы многофункциональные для измерений параметров жидких металлов ML2C-CELOX (далее по тексту - приборы) в комплекте с первичными термоэлектрическими преобразователями (ТП), кислородными зондами, зондами для термического анализа предназначены для измерений и регистрации температуры расплавленных металлов и электродвижущей силы (ЭДС), генерируемой датчиками активности кислорода.
Описание
Приборы относятся к вторичным преобразователям температуры. Принцип действия приборов состоит в следующем: подаваемые на измерительный вход прибора первичные сигналы термо-ЭДС (ТЭДС) от термоэлектрических преобразователей и ЭДС кислородных зондов преобразовываются в цифровую форму и при помощи микропроцессора пересчитываются в температуру и прочие рассчитываемые параметры и выводятся на дисплей прибора. По измеренным значениям термо-ЭДС ТП и ЭДС, генерируемой различными зондами, приборы расчетным путем определяют активность (содержание) кислорода и содержание углерода, а также расчет добавления алюминия в расплавах металлов.
Приборы относятся к стационарным устройствам и конструктивно выполнены в прочном металлическом корпусе, на лицевой панели которого расположен монохромный дисплей и 16-ти кнопочная мембранная клавиатура, с помощью которой осуществляется управление прибором.
Внутри корпуса прибора находятся платы микропроцессора, дисплея, интерфейсов связи для передачи измеренных данных и приема измеряемых данных от внешних зондов, а также модуль питания.
На задней панели расположены разъем для подключения измерительных зондов, разъемы для подключения принтера и сигнальных устройств.

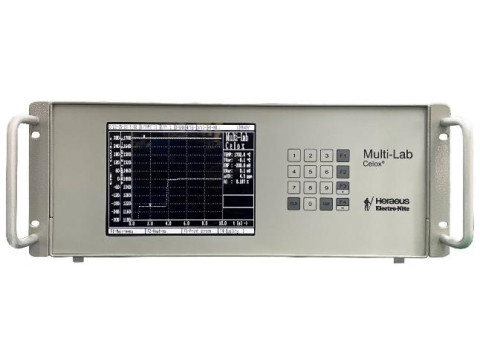

Внешний вид приборов с указанием места нанесения заводского номера представлен на рисунке 1.
Заводской номер в виде цифрового кода, состоящего из арабских цифр и букв английского алфавита, наносится на заднюю панель корпуса прибора при помощи наклейки. Нанесение знака поверки на прибор не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Внешний вид приборов многофункциональных для измерений параметров жидких металлов ML2C-CELOX
Пломбирование приборов не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из встроенного метрологически значимого ПО. Данное ПО устанавливается в энергонезависимую память приборов в процессе производства и недоступно для несанкционированной внешней модификации. ПО предназначено для расчета измеренных значений в режиме реального времени и их архивирования в памяти прибора, а также для настройки прибора.
Метрологические характеристики прибора нормированы с учетом ПО.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Multi-Lab Celox |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.14.00С |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений ТЭДС ТП в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1, °C: - для типа «В» - для типа «S» - для типа «R» |
от +600 до +1820 от +400 до +1760 от +400 до +1760 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от +18 °С до +28 °С включ., °С |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от 0 °С до +18 °С не включ. и св. +28 °С до +50 °С, °С |
±2,0 |
|
Диапазон измерений ЭДС, мВ |
от -400 до +400 |
|
Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ |
±1,0 |
|
Единица младшего разряда индикации измерений, °С (мВ) |
0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В |
от 100 до 240 В |
|
Номинальная частота питающей сети, Гц |
50 или 60 |
|
Габаритные размеры корпуса прибора, мм |
489x177x335 |
|
Масса прибора, кг, не более |
11 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до +50 80 |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность приборов
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Прибор многофункциональный для измерений параметров жидких металлов |
ML2C-CELOX |
1 шт. |
- |
|
Руководство по эксплуатации |
- |
1 экз. |
- |
Сведения о методах измерений
приведены в разделе 5 «Использование по назначению» Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
МЭК 60584-1:2013 Термопары. Часть 1. Спецификация и допуски для электродвижущей силы (EMF);
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт организации «Heraeus Electro-Nite Shanghai Co., Ltd.» Приборы многофункциональные для измерений параметров жидких металлов ML2C-CELOX. Технические условия.
