Измерители дальности видимости ФИ-6
| Номер в ГРСИ РФ: | 95086-25 |
|---|---|
| Производитель / заявитель: | ООО "ЛОМО Метео", г.С.-Петербург |
Измерители дальности видимости ФИ-6 (далее - измерители ФИ-6) предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95086-25 |
| Наименование | Измерители дальности видимости |
| Модель | ФИ-6 |
| Срок свидетельства (Или заводской номер) | 04.04.2030 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ЛОМО МЕТЕО" (ООО "ЛОМО МЕТЕО"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 13.04.2025 |
Поверители
Скачать
| 95086-25: Описание типа | Скачать | 422.7 КБ | |
| 95086-25: Методика поверки | Скачать | 807.9 КБ |
Описание типа
Назначение
Измерители дальности видимости ФИ-6 (далее - измерители ФИ-6) предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).
Описание
Измерители ФИ-6 имеют два исполнения: исполнение МЕСП.416141.110 с автономным средством индикации (с блоком управления, далее - БУ) и исполнение МЕСП.416141.110-01, предназначенное для работы в составе измерительных систем (без БУ).
Принцип действия измерителей ФИ-6 основан на измерении коэффициента ослабления интенсивности световых импульсов после их прохождения через слой атмосферы, ограниченный длиной измерительной базы (тип измерителя - трансмиссометр).
Конструктивно измерители ФИ-6 состоят из:
- блока фотометрического (БФ), включающего в себя светодиодный излучатель, фотоприёмное устройство, оптическую систему, электронные и электрические модули, в том числе контроллер БФ, обеспечивающего совместно с БО измерения МОД;
- блока отражательного (БО), включающего в себя фотоприёмное устройство, оптическую систему с отражателем, электронные и электрические модули, в том числе контроллер БО, обеспечивающего совместно с БФ измерения МОД;
- блоков питания (БП) БФ и БО, обеспечивающих питание БФ и БО (преобразование переменного тока в постоянный, коммутацию линий питания переменного тока для включения обогрева), защиту оборудования от перенапряжений и импульсных помех по линиям связи и питания. БП БФ обеспечивает передачу в линию связи результатов измерений и данных о состоянии измерителя;
- блока управления (БУ), обеспечивающего обмен данными с БП БФ, отображение и регистрацию измерений и данных о состоянии измерителя (для исполнения ФИ-6 с БУ),
а также стоек БФ и БО - для установки и крепления оборудования БФ и БО.

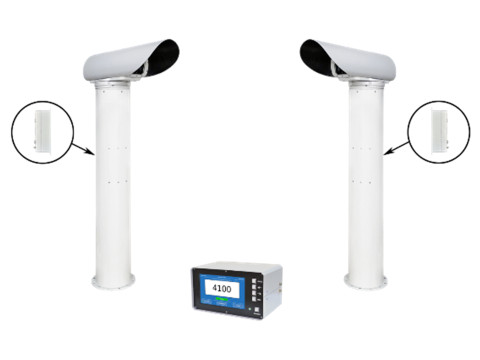

Общий вид измерителей ФИ-6 со стойками, места пломбировки от несанкционированного доступа и места нанесения заводских номеров приведены на рисунке 1.
Заводские номера в виде цифрового обозначения, состоящего из шести арабских цифр, и наименования составных частей наносятся на фирменные шильды методом гравирования, которые закрепляются на корпусах БФ, БО, БП БФ, БП БО и БУ.
Нанесение знака поверки на измерители ФИ-6 не предусмотрено.
* места маркировки наименования и заводского номера составной части
** места пломбирования
БФ - блок фотометрический
БП БФ - блок питания БФ (размещается внутри стойки)
БО - блок отражательный
БП БО - блок питания БО (размещается внутри стойки)
БУ - блок управления (для исполнения ФИ-6 с БУ)
Рисунок 1 - Общий вид, места нанесения заводских номеров и пломбировки измерителей ФИ-6
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей ФИ-6 включает:
- ПО «Программа контроллера БП БФ» РОФ.МЕСП.00078-01, встроенное в БП БФ, обеспечивающее: проведение диагностики компонентов, обмен данными в цифровых кодах с БФ и БП БО, управление цепями питания, обмен данными в цифровых кодах с потребителями информации (БУ, ПЭВМ, измерительной системой и т.п.);
- ПО «Программа контроллера БФ» РОФ.МЕСП.00079-01, встроенное в БФ, обеспечивающее: проведение диагностики компонентов, проведение и обработку измерений, обмен данными в цифровых кодах с БП БФ;
- ПО «Программа контроллера БП БО» РОФ.МЕСП.00081-01, встроенное в БП БО, обеспечивающее: проведение диагностики компонентов, обмен данными в цифровых кодах с БО и БП БФ, управление цепями питания;
- ПО «Программа контроллера БО» РОФ.МЕСП.00080-01, встроенное в БО, обеспечивающее: проведение диагностики компонентов, проведение и обработку измерений, обмен данными в цифровых кодах с БП БО;
- ПО «Программа БУ» РОФ.МЕСП.00082-01, встроенное в БУ, обеспечивающее: проведение диагностики компонентов, обмен данными в цифровых кодах с БП БФ, статистическую обработку, архивирование и индикацию результатов измерений и их передачу во внешние системы (измерительные системы, ПЭВМ и т.п.).
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентиф икационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
РОФ.МЕСП. 00078-01 |
РОФ.МЕСП. 00079-01 |
РОФ.МЕСП. 00080-01 |
РОФ.МЕСП. 00081-01 |
РОФ.МЕСП. 00082-01 |
|
Номер версии (идентификационный номер ПО) |
* 1.x |
* 1.x |
* 1.x |
* 1.x |
* 1.x |
|
* __ ___ _ __ 1—Т/"\ Метрологически незначимая часть ПО | |||||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений метеорологической оптической дальности (МОД)*, м |
от 20 до 10 000 |
|
Пределы допускаемой относительной погрешности измерений МОД , % - в диапазоне от 20 до 250 м включ. - в диапазоне св. 250 до 3000 м включ. - в диапазоне св. 3000 до 10 000 м |
±15 ±10 ±20 |
|
*При длине измерительной базы (35,0±0,2) м. Под длиной измерительной базы ФИ-6 понимают расстояние между БФ и БО. При вычислении МОД длина ближней и дальней измерительных баз составляют 35 и 70 м соответственно. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Дальность передачи информации между БП БФ и БУ (или приемным устройством измерительной системы) по двухпроводной линии связи, не более, км |
8* |
|
Напряжение питания от сети однофазного тока частотой 50 Гц, В |
187-253 |
|
Потребляемая электрическая мощность, не более, В^А: - БП БФ |
600 |
|
- БУ |
60 |
|
Габаритные размеры (Ш Г В), не более, мм: - БФ |
950x300x250 |
|
- БО |
850x300x250 |
|
- БП БФ, БП БО |
210x170x350 |
|
- БУ |
250x180x145 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, не более, кг - БФ |
12 |
|
- БО |
11 |
|
- БП БФ, БП БО |
7 |
|
- БУ |
3 |
|
Условия эксплуатации: диапазон рабочих температур, °С - БФ, БО, БП БФ, БП БО |
от -50 до +50 |
|
- БУ |
от +5 до +40 |
|
относительная влажность при температуре 25 °С, % - БФ, БО, БП БФ, БП БО |
до 100 |
|
- БУ |
до 80 |
|
* Длина линии связи с погонными сопротивлением не более 100 Ом/км | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
на титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 5 - Комплектность измерителей ФИ-6
|
Наименование |
Обозначение |
Кол-во, шт. | |
|
Измеритель дальности видимости ФИ-6 в составе: |
ФИ-6* |
исполнение МЕСП.416141.110 |
исполнение МЕСП.416141.110-01 |
|
Блок фотометрический (БФ) |
МЕСП.411618.013 |
1 |
1 |
|
Блок отражательный (БО) |
МЕСП.416142.002 |
1 |
1 |
|
Блок питания БФ |
МЕСП.436534.126 |
1 |
1 |
|
Блок питания БО |
МЕСП.436534.127 |
1 |
1 |
|
Блок управления (БУ) |
МЕСП.421457.003 |
1 |
_ |
|
Стойка БФ |
МЕСП.301421.117 |
1 |
1 |
|
Стойка БО |
МЕСП.301421.118 |
1 |
1 |
|
Комплект кабелей |
МЕСП.305651.175 |
1 |
_ |
|
МЕСП.305651.175-01 |
_ |
1 | |
|
Комплект монтажных частей |
МЕСП.305651.176 |
1 |
1 |
|
Комплект инструмента |
МЕСП.305654.136 |
1 | |
|
и принадлежностей |
МЕСП.305654.136-01 |
_ |
1 |
|
Комплект запасных частей |
МЕСП.305653.137 |
1 |
_ |
|
МЕСП.305653.137-01 |
_ |
1 | |
|
Руководство по эксплуатации |
МЕСП.416141.110РЭ |
1 |
1 |
|
Формуляр |
МЕСП.416141.110ФО |
1 |
1 |
|
* Обозначение типа СИ | |||
Сведения о методах измерений
приведены в руководстве по эксплуатации МЕСП.416141.110РЭ «Измеритель дальности видимости ФИ-6», раздел 2 «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556;
Технические условия МЕСП.416141.110ТУ «Измеритель дальности видимости ФИ-6».
