Резервуары стальные вертикальные цилиндрические с понтоном РВСП
| Номер в ГРСИ РФ: | 95098-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО Самарский завод "Котельно-Вспомогательного Оборудования и Трубопроводов" (АО "СЗ КВОиТ"), г. Самара |
Резервуары стальные вертикальные цилиндрические с понтоном РВСП (далее -резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95098-25 |
| Наименование | Резервуары стальные вертикальные цилиндрические с понтоном |
| Модель | РВСП |
Производитель / Заявитель
Акционерное общество "Самарский завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОИТ"), г. Самара
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 95098-25: Описание типа | Скачать | 131.2 КБ | |
| 95098-25: Методика поверки | Скачать | 69.4 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические с понтоном РВСП (далее -резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктами до произвольного уровня, соответствующего объему нефти и нефтепродуктов, согласно градуировочной таблице резервуара.
Резервуары изготовлены в следующих модификациях: РВСП-400, РВСП-2000 и представляют собой стальную вертикальную конструкцию цилиндрической формы с днищем, крышей и понтоном. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-400 с заводскими номерами 07, 08; РВСП-2000 с заводским номером 02 расположены на территории ООО «Газпромнефть-терминал», Площадка нефтебазы по хранению и перевалке нефти и нефтепродуктов ст. Евсино (Евсинский цех Сокурской нефтебазы), Новосибирская область, Искитимский район, ст. Евсино, ул. Пушкина, 2 (Евсинский цех Сокурской нефтебазы).
Фотографии общего вида резервуаров, горловин замерных люков и заводских номеров представлен на рисунке 1.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочную таблицу резервуаров. Заводские номера в виде цифрового обозначения, состоящие из нескольких арабских цифр, нанесены на стенку резервуаров аэрографическим способом (обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.
Пломбирование резервуаров не предусмотрено.

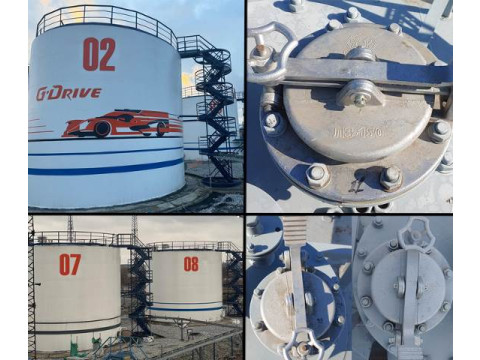

Рисунок 1 - Фотографии общего вида резервуаров стальных вертикальных цилиндрических РВСП-400(№№ 07, 08), РВСП-2000(№ 02), горловин замерных люков
и заводских номеров
Технические характеристики
Метрологические, основные технические характеристики и показатели надежности приведены в таблицах 1, 2, 3.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РВСП-400 |
РВСП-2000 | |
|
Номинальная вместимость, м3 |
400 |
2000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
± 0,2 | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 50 до + 37 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист технического паспорта резервуара методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВСП-400 |
2 шт. |
|
Технический паспорт |
2 экз. | |
|
Резервуар стальной вертикальный цилиндрический |
РВСП-2000 |
1 шт. |
|
Технический паспорт |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 технического паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
