Анализаторы спектра портативные SW-HSA1000
| Номер в ГРСИ РФ: | 95102-25 |
|---|---|
| Производитель / заявитель: | "SINWAVE., Ltd", Китай |
Анализаторы спектра портативные SW-HSA1000 предназначены для измерений частоты и уровня мощности непрерывных и импульсно-модулированных СВЧ сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95102-25 |
| Действует | по 08.04.2030 |
| Наименование | Анализаторы спектра портативные |
| Модель | SW-HSA1000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0f798ef5-ab5a-045d-b6e8-6eafc0b66f0d |
Производитель / Заявитель
SINWAVE., Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 36 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95102-25: Описание типа
2025-95102-25.pdf
|
Скачать | 800.2 КБ | |
|
95102-25: Методика поверки
2025-mp95102-25.pdf
|
Скачать | 5.3 MБ |
Описание типа
Назначение
Анализаторы спектра портативные SW-HSA1000 предназначены для измерений частоты и уровня мощности непрерывных и импульсно-модулированных СВЧ сигналов.
Описание
Конструктивно анализаторы спектра портативные SW-HSA1000 выполнены в виде портативного прибора в ударозащищённом корпусе и оснащены встроенной батареей для автономной работы. На передней панели анализаторов спектра портативных SW-HSA1000 расположены дисплей и клавиатура управления. На торцах анализатора расположены измерительный СВЧ-разъём, интерфейсы USB, LAN, разъём питания, разъём BNC входа внешней опорной частоты, аудиоразъём.
Принцип действия анализаторов спектра портативных SW-HSA1000 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Для обработки оцифрованных сигналов анализаторы спектра оснащены различными типами детекторов: выборки, максимальным и минимальным пиковым, средним, среднеквадратическим и квазипиковым. Для фильтрации зеркальных каналов приема анализаторы спектра оснащены переключаемыми фиксированными фильтрами. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограмм и цифровых значений.
К данному типу анализаторов спектра портативных SW-HSA1000 относятся следующие модификации: SW-HSA1007, SW-HSA1013, SW-HSA1026, SW-HSA1044. Модификации отличаются диапазоном рабочих частот, и могут иметь следующие опции:
P07 - предусилитель для модификации F07;
P13 - предусилитель для модификации F13;
P26 - предусилитель для модификаций F26;
P44 - предусилитель для модификаций F44;
ASA - измерительный демодулятор АМ/ЧМ;
VSA - анализ сигналов c квадратурной модуляцией;
HAS-B25 - полоса анализа сигналов 25 МГц;
HAS-B40 - полоса анализа сигналов 40 МГц;
HAS-B1H - полоса анализа сигналов 100 МГц;
IFA - анализ помеховых сигналов, опция являются функциональной и дополнительными метрологическими или техническими характеристиками не обладает.
Знак поверки может наноситься на заднюю панель анализаторов спектра портативных SW-HSA1000.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель прибора и имеет формат тринадцатизначного буквенно-цифрового номера.
Для предотвращения несанкционированного доступа анализаторы спектра портативные SW-HSA1000 имеют защитную наклейку завода-изготовителя, закрывающую стык передней и задней панелей.
Общий вид анализаторов спектра портативных SW-HSA1000 и информации о модификации средства измерений представлены на рисунке 1.
Места для нанесения знака утверждения типа средства измерений и серийного номера, идентифицирующего каждый экземпляр СИ, представлены на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Место указания модификации

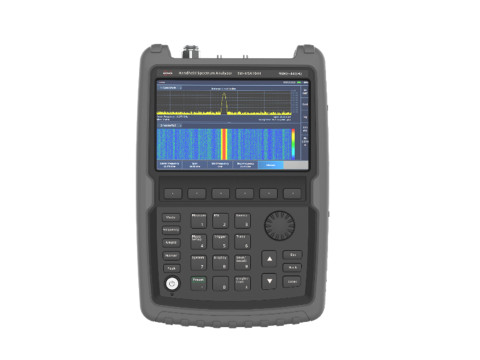

Рисунок 1 - Общий вид средства измерений

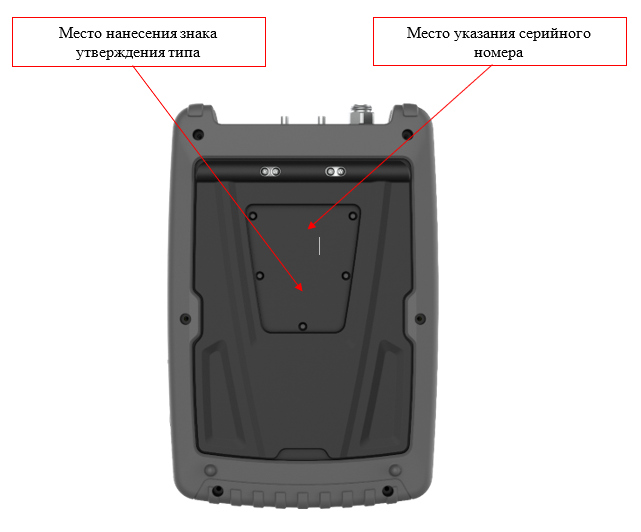

Рисунок 2 - Место нанесения серийного номера, идентифицирующего каждый экземпляр СИ; место для нанесения знака утверждения типа

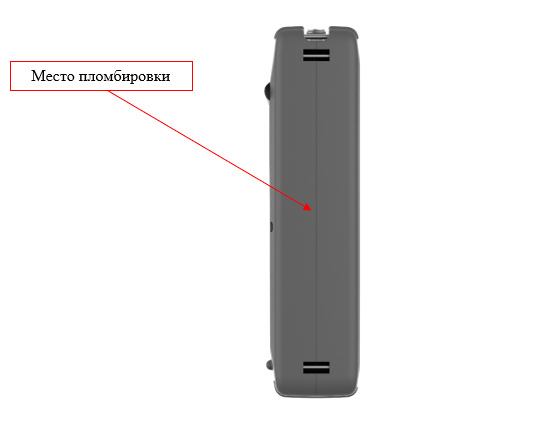

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Идентификационные данные программного обеспечения анализаторов спектра портативных SW-HSA1000 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра портативных SW-HSA1000 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW SW-HSA1000 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.10 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Диапазон рабочих частот, Г ц |
модификация SW-HSA1007 |
от 9-103 до 7,5-109 |
|
модификация SW-HSA1013 |
от 9-103 до 13,6-109 | |
|
модификация SW-HSA1026 |
от 9-103 до 2,65-1010 | |
|
модификация SW-HSA1044 |
от 9-103 до 4,44010 | |
|
Номинальное значение частоты опорного генератора, Гц |
1-107 | |
|
Пределы допускаемой относительной погрешности частоты опорного генератора 5оп |
±540-7 | |
|
Диапазон полос обзора, SPAN, Гц |
от 0 до полного диапазона частот | |
|
Номинальные значения полос пропускания RBW, Гц |
по уровню минус 3 дБ |
от 1 до 3-106 с шагом 10 %, 4-106, 5-106, 6-106, 8*106, 107 |
|
по уровню минус 6 дБ |
10; 102; 2-102; 103; 9-103; 104; 105; 1,2-105; 106 | |
|
Диапазон установки количества точек развертки спектрограммы SP |
от 101 до 10001 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты с помощью маркеров, Fu3m, Г ц |
± (Гизм • 5оп + 0,001 • SPAN + 0,05 • RBW + 2 + 0,5 • SPAN/(SP-1)) | |
|
Полоса анализа сигналов, Г ц |
Штатно |
1-107 |
|
опция HAS-B25 |
2,5-107 | |
|
опция HAS-B40 |
4-107 | |
|
опция HAS-B1H |
1-108 | |
|
Значения уровня фазовых шумов в полосе 1 Гц относительно уровня несущей на частоте 1 ГГц при отстройке, дБ, не более |
10 кГц |
-102 |
|
100 кГц |
-105 | |
|
1 МГц |
-111 | |
|
10 МГц |
-133 | |
|
Значения среднего уровня собственных шумов в полосе 1 Гц, при ослаблении встроенного аттенюатора 0 дБ, в зависимости от состояния предусилителя, в диапазоне частот, дБ (1 мВт), не более |
предусилитель выключен или отсутствует | |
|
от 10 МГц до 3 ГГц включ. св. 3 до 7,2 ГГц включ. св. 7,2 до 13,6 ГГц включ. св. 13,6 до 20 ГГц включ. св. 20 до 32 ГГц включ. св. 32 до 44 ГГц |
-142 -138 -141 -137 -134 -130 | |
|
предусилитель включен | ||
|
от 10 МГц до 3 ГГц включ. св. 3 до 7,2 ГГц включ. св. 7,2 до 13,6 ГГц включ. св. 13,6 до 20 ГГц включ. св. 20 до 32 ГГц включ. св. 32 до 44 ГГц |
-162 -160 -162 -157 -154 -151 | |
Продолжение таблицы 2
|
1 |
2 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне от минус 40 до 0 дБ (1 мВт), температуре окружающей среды от +20 до +30 °С, в диапазоне частот, дБ |
предусилитель выключен или отсутствует, ослабление входного СВЧ аттенюатора 10 дБ | |
|
от 10 МГц до 7,2 ГГц включ. св. 7,2 до 13,6 ГГц включ. св. 13,6 до 26,5 ГГц включ. св. 26,5 до 32 ГГц включ. св. 32 до 44 ГГц |
±1,0 ±1,5 ±1,8 ±2,0 ±2,3 | |
|
предусилитель включен, ослабление входного СВЧ аттенюатора 30 дБ | ||
|
от 10 МГц до 7,2 ГГц включ. св. 7,2 до 13,6 ГГц включ. св. 13,6 до 26,5 ГГц включ. св. 26,5 до 32 ГГц включ. св. 32 до 44 ГГц |
±1,0 ±1,5 ±1,8 ±2,0 ±2,3 | |
|
Уровень остаточных сигналов комбинационных частот, на нагрузке 50 Ом, ослаблении входного СВЧ аттенюатора 0 дБ, в зависимости от состояния предусилителя, в диапазоне частот, дБ (1 мВт), не более |
предусилитель выключен или отсутствует | |
|
от 10 МГц до 13,6 ГГц включ. св. 13,6 до 20 ГГц включ. св. 20 до 44 ГГц |
-90 -85 -80 | |
|
предусилитель включен | ||
|
от 10 МГц до 32 ГГц включ. св. 32 до 44 ГГц |
-100 -95 | |
|
Относительный уровень интермодуляционных искажений 3-го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI)*, при входном уровне минус 20 дБ (1 мВт), выключенном предусилителе, ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), не менее: от 50 МГц до 44 ГГц |
7 | |
|
Уровень гармонических искажений 2-го порядка при уровне входного сигнала смесителя минус 30 дБ (1 мВт), выключенном предусилителе, в диапазоне частот, дБ относительно сигнала на смесителе, не более: от 50 МГц до 22 ГГц |
-60 | |
|
* Примечание: TOI = (2Ъсмес- Lимз)/2, где: Исмее. — уровень входного сигнала смесителя, дБ (1 мВт) | ||
|
Измерительный демодулятор АМ/ЧМ (опция ASA) | ||
|
Диапазон измерений пикового значения коэффициента амплитудной модуляции Кам, % |
от 0 до 100 | |
|
Пределы допускаемой абсолютной погрешности измерений Кам, при частоте модулирующего сигнала 1 кГ ц, % |
±(0,02-Кам+ 0,5) | |
|
Максимальное значение девиации частоты FдЕв входного сигнала для сигналов с частотной модуляцией в диапазоне несущих частот при частоте модулирующего сигнала Fмoд < 1 МГц, Гц |
1-106 | |
Окончание таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений девиации частоты FдЕв, в диапазоне Fдев от 0 до 1 МГц, в диапазоне частот модулирующего сигнала Fмод от 20 Гц до 200 кГц, Гц |
±(0,02^мод + Fдев)+ 10) |
|
Анализ сигналов с квадратурной модуляцией (опция VSA) | |
|
Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK, при входном уровне минус 10 дБ (1 мВт), частоте несущей 1 ГГц, скорости модуляции 100 кГц, %, не более |
1,2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Тип входного разъема: - модификации SW-HSA1007, SW-HSA1013 - модификации SW-HSA1026 - модификации SW-HSA1044 |
тип N «розетка» 3,5 мм «вилка» 2,4 мм «вилка» |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 35 °С, %, не более |
от -10 до +50 85 |
|
Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более |
от -40 до +70 95 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
от 100 до 240 от 50 до 60 |
|
Напряжение питания постоянного тока, В |
12 |
|
Напряжение питания встроенной батареи, В |
от 9 до 12,5 |
|
Потребляемая мощность, Вт, не более |
45 |
|
Масса, кг, не более |
5 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
197x294x74 |
|
Время прогрева, мин |
30 |
Таблица 4 - Параметры надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, лет |
10 |
Знак утверждения типа
на заднюю панель анализаторов спектра портативных SW-HSA1000 в соответствии с рисунком 2 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Анализатор спектра портативный SW-HSA1000 |
модификация SW-HSA1007, или SW-HSA1013, или SW-HSA1026, или SW-HSA1044 |
1 шт. |
|
Опция предусилителя для модификации SW-HSA1007 |
P07 |
по отдельному заказу |
|
Опция предусилителя для модификации SW-HSA1013 |
P13 |
по отдельному заказу |
|
Опция предусилителя для модификаций SW-HSA1026 |
P26 |
по отдельному заказу |
|
Опция предусилителя для модификаций SW-HSA1044 |
P44 |
по отдельному заказу |
|
Измерительный демодулятор АМ/ЧМ |
ASA |
по отдельному заказу |
|
Анализ сигналов c квадратурной модуляцией |
VSA |
по отдельному заказу |
|
Полоса анализа сигналов 25 МГц |
HAS-B25 |
по отдельному заказу |
|
Полоса анализа сигналов 40 МГ ц |
HAS-B40 |
по отдельному заказу |
|
Полоса анализа сигналов 100 МГ ц |
HAS-B1H |
по отдельному заказу |
|
Анализ помеховых сигналов |
IFA |
по отдельному заказу |
|
Адаптер питания |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Общий анализ спектра» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц»;
Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении Государственной поверочной схемы для средств измерений девиации частоты»;
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
Стандарт предприятия «Анализаторы спектра портативные SW-HSA1000».
