Счётчики холодной воды комбинированные PRIMA (далее счетчики) предназначены для измерения объема холодной воды, протекающей в системах холодного водоснабжения.

Информация по Госреестру

Основные данные
Номер по Госреестру 95103-25
Действует по 08.04.2030
Наименование Счётчики холодной воды комбинированные
Модель PRIMA
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 699c1474-77f6-0ad9-f65e-ddd3187c1f06
Производитель / Заявитель

Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd, Китай

Поверка

Межповерочный интервал / Периодичность поверки
6 лет
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 74 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 21.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Счётчики холодной воды комбинированные PRIMA поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

95103-25: Описание типа
2025-95103-25.pdf
Скачать 447.3 КБ
95103-25: Методика поверки
2025-mp95103-25.pdf
Скачать 1.1 MБ

Описание типа

Назначение

Счётчики холодной воды комбинированные PRIMA (далее счетчики) предназначены для измерения объема холодной воды, протекающей в системах холодного водоснабжения.

Описание

Принцип работы счётчиков основан на измерении числа оборотов чувствительных элементов основного счётчика (турбины) и вспомогательного счётчика (крыльчатки), вращающихся пропорционально скорости потока. На оси чувствительного элемента (турбины или крыльчатки) счетчика закреплена ведущая магнитная муфта, передающая вращение ведомой муфте, которая находится в счетном механизме. Масштабирующие редуктора счетных механизмов обоих счётчиков приводят число оборотов турбины и крыльчатки к значению объема протекающей воды в м3.

Конструктивно счётчики состоят из двух счётчиков воды: турбинного (основного) и крыльчатого многоструйного (вспомогательного) и переключающего устройства.

Счетные механизмы каждого из счётчиков показывают только ту часть общего измеренного объема воды, которая прошла через него. Для определения общего объема воды, прошедшего через счётчик, показания обоих счетных механизмов суммируют. Счетные механизмы основного и вспомогательного счётчиков могут дополнительно комплектоваться датчиком для дистанционной передачи импульсов по принципу «сухой контакт», а также модулем передачи данных и импульсов, передающим измеренные данные по цифровым протоколам или импульсам по принципу «открытый коллектор».

Переключающее устройство представляет собой пружинный клапан, который в зависимости от значения расхода направляет поток воды при малых значениях через вспомогательный (крыльчатый) счётчик, а при больших значениях через основной и вспомогательный счетчики. Счетчики защищены от воздействия внешнего магнитного поля.

Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Счётчики изготавливаются в следующих модификациях:

PRIMA X Х

(i) - счетные механизмы основного и вспомогательного счетчика укомплектованы датчиками для дистанционной передачи импульсов по принципу «сухой контакт»

(M-Bus/i) - счетный механизм основного счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу M-Bus и импульсам по принципу «открытый коллектор», механизм вспомогательного счетчика укомплектован датчиком для дистанционной передачи импульсов по принципу «сухой контакт»

(M-Bus) - счетные механизмы основного и вспомогательного счетчика укомплектованы модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу M-Bus и импульсам по принципу «открытый коллектор»

(RS) - счетные механизмы основного и вспомогательного счетчика укомплектованы модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу RS-485 и импульсам по принципу «открытый коллектор» (LoRa) - счетные механизмы основного и вспомогательного счетчика укомплектованы модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу LoRaWAN (NB-IoT) - счетные механизмы основного и вспомогательного счетчика укомплектованы модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу NB-IoT_____________

WPC-B - X/Y- исполнение в едином корпусе;

WPC-P - X/Y - двухкорпусное исполнение;

Где X - диаметр условного прохода основного счетчика Y - диаметр условного прохода вспомогательного счетчика.

Заводской номер в виде цифрового наносится на циферблат счетного механизма методом печати и (или) на лицевую панель счетного механизма методом лазерной гравировки. Пломбировка счетчиков осуществляется посредством свинцовой или пластиковой пломбы с нанесением знака поверки. Допускается использование другого типа пломб, препятствующих доступу к внутренней части счетчика. Пломбировка модулей передачи данных и импульсов, передатчиков импульсов осуществляется посредством саморазрушающейся наклейки, которая служит для защиты от несанкционированного снятия модуля передачи данных и импульсов, или передатчика импульсов.

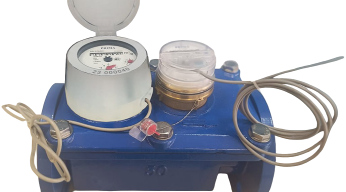

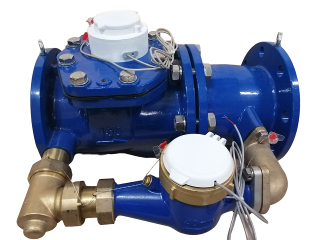

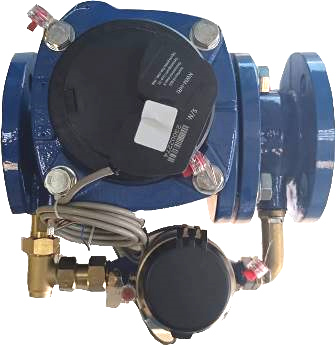

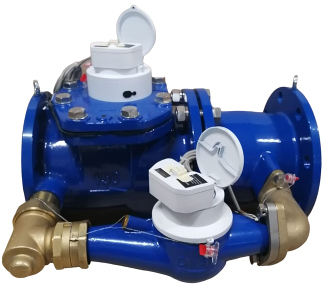

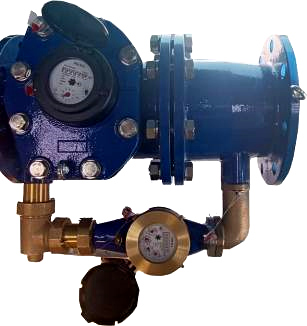

Общий вид счетчиков на рисунке 1.

Рисунок 1 - общий вид счетчиков

Место

Место пломбировки

нанесения

заводского номера

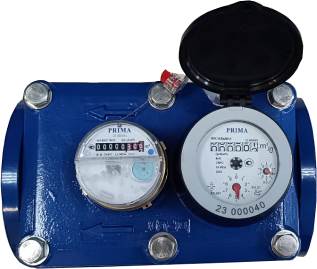

Рисунок 2 - места нанесения заводского номера, пломбировки и знака утверждения типа

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра

Значение параметра

Диаметр условного прохода основного счётчика

50

65

80

100

150

Диаметр условного прохода вспомогательного счётчика

15

20

20

20

40

Метрологический класс по ГОСТ Р 50193.1-92

В

Объемные расход воды, м3/ч

- минимальный, Qmin

- переходный, Qt

- номинальный, Qn

- максимальный Qmax

0,03 0,05 40,00 50,00

0,05 0,08 63,00 78,00

0,05 0,08 63,00 80,00

0,05

0,08

100,00

125,00

0,20

0,32

250,00

312,00

Порог чувствительности, м3/ч

0,015

0,020

0,020

0,020

0,055

Пределы допускаемой относительной погрешности, % от Qmin до Qt от Qt до Qmax

±5

±2

Диапазон срабатывания переключающего устройства при закрытии и открытии, м3/ч

от 0,70 до 1,40

от 0,80 до 1,80

от 1,20 до 2,10

от 4,20 до 6,00

Таблица 2 - Основные технические характеристики

Наименование параметра

Значение параметра

Диаметр условного прохода основного счётчика, мм

50

65

80

100

150

Наименьшая цена деления индикаторного устройства, М3

0,00005

0,00005

Цена импульса, м3/импульс

- основного счетчика

- дополнительного счетчика

от 0,1 до 1,0 от 0,001 до 0,1

от 1,0 до 10,0 от 0,001 до 0,1

Емкость индикаторного устройства, м3 - основного счётчика - вспомогательного счётчика

999999,999

99999,9999

9999999,99

999999,9999

Масса, кг, не более

70,0

Габаритные размеры, мм, не более: - монтажная длина - высота

- ширина

500,0

360,0

450,0

Максимальное рабочее давление, МПа

1,6

Потеря давления при Qmax, МПа, не более

0,063

Условия эксплуатации:

-температура окружающей среды, °С;

-относительная влажность воздуха, не более, %;

-атмосферное давление, кПа

от +5 до +50

98 от 84 до 107

Диапазон температур измеряемой среды, °С

от +5 до +40

Таблица 3 - Показатели надёжности

Наименование параметра

Значение параметра

Средняя наработка на отказ, ч, не менее

110000

Средний срок службы, лет

12

Знак утверждения типа

наносят на циферблат счетного механизма методом печати и титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность счётчика

Наименование

Обозначение

Количество

Счётчик холодной воды комбинированный

PRIMA

1 шт.

Паспорт

ПС 26.51.63-003-23155876-2023

1 экз.

Модуль передачи данных и импульсов/передатчик импульсов1)

1 шт.

1)В зависимости от заказа

Сведения о методах измерений

приведены в разделе 4 документа «ПС 26.51.63-003-23155876-2023 Счётчики холодной воды комбинированные PRIMA. Паспорт».

Нормативные документы

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.63-003-23155876-2023 «Счётчики холодной воды комбинированные PRIMA. Технические условия».
