Индикаторы часового типа SHAHE

Номер в ГРСИ РФ: 95109-25
Производитель / заявитель: Wenzhou Sanhe Measuring Instrument Co., LTD, КНР
Скачать
95109-25: Описание типа
2025-95109-25.pdf
Скачать 633.5 КБ
95109-25: Методика поверки
2025-mp95109-25.pdf
Скачать 1.9 MБ
Нет данных о поставщике
Поверка
Индикаторы часового типа SHAHE поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Индикаторы часового типа SHAHE (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений наружных линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

Информация по Госреестру

Основные данные
Номер по Госреестру 95109-25
Действует по 07.04.2030
Наименование Индикаторы часового типа SHAHE
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ d5cf47dd-b1bf-8b1c-97e1-c3069e7b72c2
Производитель / Заявитель

Wenzhou Sanhe Measuring Instrument Co, LTD, КНР

Поверка

Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 201 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 14.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Индикаторы часового типа SHAHE поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

95109-25: Описание типа
2025-95109-25.pdf
Скачать 633.5 КБ
95109-25: Методика поверки
2025-mp95109-25.pdf
Скачать 1.9 MБ

Описание типа

Назначение

Индикаторы часового типа SHAHE (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений наружных линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

Описание

Индикаторы изготавливаются следующих модификаций:

- ИЧ - со стрелочным отсчетным устройством;

- ИЧЦ - с цифровым отсчетным устройством.

Индикаторы изготавливаются в исполнениях 1 и 2, отличающихся между собой погрешностью измерений.

Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемого параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов модификации ИЧ) или в пропорциональные измерения напряжения в электронной схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства (для индикаторов модификации ИЧЦ).

Индикаторы модификации ИЧ представляют собой корпус с передаточным механизмом, круговой шкалой, указателем числа оборотов, подвижных указателей пределов допуска или без них, стрелкой и измерительным стержнем с измерительным наконечником. Круговая шкала индикаторов вращается посредством подвижного ободка. Для удобства крепления корпус индикатора может быть оснащен специальным «ушком».

Передаточный механизм - это устройство, которое преобразует линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки.

Индикаторы модификации ИЧЦ представляют собой корпус с жидкокристаллическим экраном на передней панели индикаторов для вывода результатов измерений.

В корпус индикаторов модификации ИЧЦ встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (ON/OFF), установки нуля (ZERO), выбора режима единиц измерений дюйм/мм (in/mm) и др.

Индикаторы с индексами IP54, IP65 имеют степень защиты IP54, IP65 по ГОСТ 14254-15 от проникновения пыли и влаги.

Питание индикаторов модификации ИЧЦ осуществляется от встроенного источника питания.

Каждая модификация индикаторов имеет ряд типоразмеров, которые отличаются друг от друга погрешностью, диапазонами измерений, ценой деления круговой шкалы отсчетного устройства (шагом дискретности цифрового отсчетного устройства), измерительным усилием, размахом показаний, габаритными размерами и массой.

Товарный знак                  наносится на паспорт индикаторов типографским

методом, на циферблат круговой шкалы, на лицевую, боковую или заднюю поверхность корпуса индикатора краской или методом лазерной маркировки.

Структура условного обозначения индикаторов: A X - Y - Z, где A - обозначение модификации индикатора (ИЧ или ИЧЦ);

X - верхняя граница диапазона измерений индикатора;

Y - цена деления круговой шкалы (шаг дискретности цифрового отсчетного устройства);

Z - исполнение индикатора (исполнение 1 или 2).

Сведения об исполнении индикаторов указываются в паспорте и заполняются от руки.

Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на переднюю, боковую или заднюю поверхность корпуса индикатора методом лазерной маркировки, либо гравировки, либо краской, либо травлением, либо с помощью наклейки.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид индикаторов указан на рисунках 1 - 2. Место нанесения заводского номера и товарного знака представлены на рисунках 1 - 3.

Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

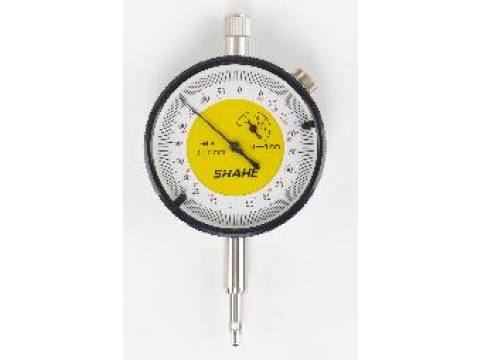

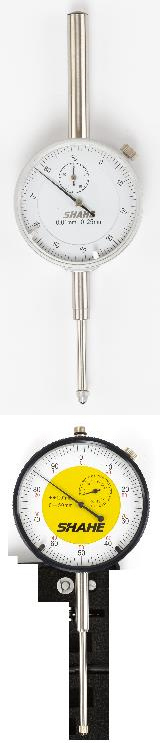

Рисунок 1 - Общий вид индикаторов модификации ИЧ

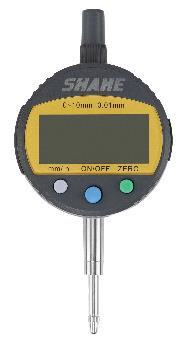

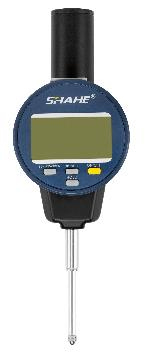

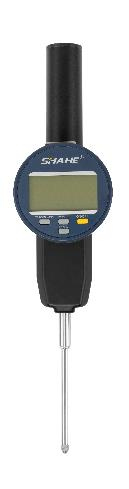

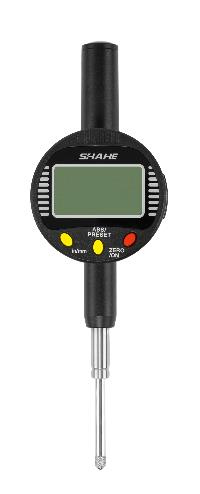

Рисунок 2 - Общий вид индикаторов модификации ИЧЦ

Место нанесения

заводского номера

Место нанесения товарного знака

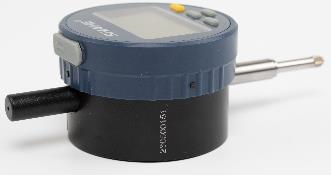

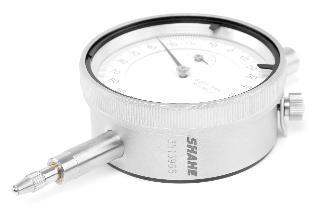

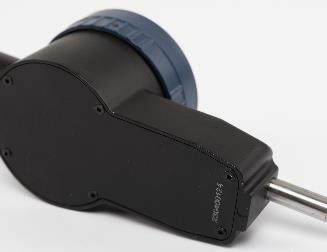

Рисунок 3 - Возможные места нанесения заводского номера

Технические характеристики

Таблица - Метрологические характеристики индикаторов модификации ИЧ

Диапазон измерений, мм

Цена деления, мм

Наибольшая алгебраическая разность погрешностей при прямом или при обратном ходе измерительного стержня, мкм

Наибольшее измерительное усилие при прямом ходе, Н, не более

Колебание измерительного усилия, Н, не более

Размах показаний, мкм, не более

Исполнение 1

Исполнение 2

на любом участке диапазона измерения, мм

на всем диапазоне измерений

на любом участке диапазона измерения, мм

на всем диапазоне измерений

при прямом или обратном ходе

при изменении направления движения измерительного стержня

0,1

1

ОД

1

1

2

3

4

5

6

7

8

9

10

И

12

от 0 до 1

0,001

-

-

5

-

-

8

1,5

0,5

0,6

3

от 0 до 2

0,01

4

8

10

6

10

12

1,5

0,5

0,6

3

от 0 до 3

0,01

4

8

10

6

10

15

1,5

0,5

0,6

3

от 0 до 5

0,01

4

8

12

6

10

16

1,5

0,5

0,6

3

от 0 до 10

0,01

5

10

15

8

13

20

1,5

0,5

0,6

3

от 0 до 25

0,01

5

10

22

8

13

30

з,о

0,5

0,6

6

от 0 до 50

0,01

10

15

40

15

20

50

5,0

0,5

0,6

6

от 0 до 100

0,01

15

20

50

20

25

60

5,0

0,5

0,6

6

Таблица 2 - Метрологические характеристики индикаторов модификации ИЧЦ

Диапазон измерений, мм

Шаг дискретности, мм

Пределы допускаемой абсолютной погрешности измерений, мкм

Наибольшее измерительное усилие при прямом ходе, Н, не более

Колебание измерительного усилия при прямом или обратном ходе, Н, не более

Размах показаний, мкм, не более

исполнение 1

исполнение 2

1

2

3

4

5

6

7

от 0 до 1,0

0,001

±3

±5

1,5

0,6

2

0,002

±4

±6

1,5

0,6

2

от 0 до 3,0

0,001

±4

±7

1,5

0,6

3

0,01

±20

±30

1,5

0,6

10

от 0 до 5,0

0,001

±5

±10

1,5

0,6

3

0,01

±30

±40

1,5

0,6

10

от 0 до 10,0

0,001

±8

±13

2,0

0,6

3

0,01

±30

±40

2,0

0,6

10

от 0 до 12,5

0,001

±8

±13

2,0

0,9

3

0,01

±30

±40

2,0

0,9

10

от 0 до 12,7

0,001

±8

±13

2,0

0,9

3

0,01

±30

±40

2,0

0,9

10

от 0 до 25,0

0,001

±8

±15

з,о

1,6

3

0,01

±30

±50

з,о

1,6

10

от 0 до 25,4

0,001

±8

±15

з,о

1,6

3

0,01

±30

±50

з,о

1,6

10

от 0 до 50,0

0,001

±9

±18

5,0

1,8

3

0,01

±40

±60

5,0

1,8

10

от 0 до 100,0

0,01

±50

±70

5,0

1,8

10

Таблица 3 - Метрологические и технические характеристики, условия эксплуатации

Наименование характеристики

Значение

Присоединительный диаметр гильзы индикаторов, мм

о 0 0,000 Ч

8 (-0,015/

Допуск цилиндричности присоединительной гильзы индикаторов, мкм, не более

8

Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более: - наружной поверхности гильзы

- рабочей поверхности измерительного наконечника

0,63

0,10

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от +15 до +25

80

Степень защиты по ГОСТ 14254-2015

IP54, IP65

Средняя наработка на отказ, условных измерений, не менее:

- для индикаторов с верхней границей диапазона измерений до 10 мм

- для индикаторов с верхней границей диапазона измерений св. 10 мм

1000000

500000

Средний срок службы индикаторов, лет, не менее

3

Таблица 4 - Габаритные размеры и масса

Модификация

Диапазон измерений, мм

Г абаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

1

2

3

4

5

6

ИЧ

от 0 до 1

150

70

60

0,250

от 0 до 2

150

70

60

0,250

от 0 до 3

150

70

60

0,250

от 0 до 5

120

70

60

0,250

от 0 до 10

120

80

60

0,250

от 0 до 25

190

80

60

0,250

от 0 до 50

265

90

60

0,250

от 0 до 100

420

90

60

0,300

ИЧЦ

от 0 до 1,0

130

70

70

0,250

от 0 до 3,0

130

70

70

0,250

от 0 до 5,0

130

70

70

0,250

от 0 до 10,0

150

70

70

0,250

от 0 до 12,5

150

70

70

0,250

от 0 до 12,7

150

70

70

0,250

от 0 до 25,0

200

70

80

0,350

от 0 до 25,4

200

70

80

0,350

от 0 до 50,0

280

70

80

0,400

от 0 до 100,0

430

80

80

0,500

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Комплектность

Индикатор часового типа SHAHE

-

1 шт.

Источник питания1)

-

1 шт.

Футляр

-

1 шт.

Паспорт

-

1 экз.

1) - батарейка или зарядное устройство (только для индикаторов модификации ИЧЦ)

Сведения о методах измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов часового типа SHAHE.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия Wenzhou Sanhe Measuring Instrument Co., LTD «Индикаторы часового типа SHAHE».
