Система томографическая Multiscale Voxel-2000
| Номер в ГРСИ РФ: | 95112-25 |
|---|---|
| Производитель / заявитель: | Sanying Precision Instruments Co., Ltd., КНР |
Система томографическая Multiscale Voxel-2000 (далее - система) предназначена для измерений геометрических параметров объектов сложной формы, размеров и местоположения внутренних и внешних дефектов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95112-25 | ||||||
| Наименование | Система томографическая | ||||||
| Модель | Multiscale Voxel-2000 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9fa34948-43de-ee3c-69a1-f0edf4520d33 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Sanying Precision Instruments Co., Ltd., КНР
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95112-25: Описание типа
2025-95112-25.pdf
|
Скачать | 484.7 КБ | |
|
95112-25: Методика поверки
2025-mp95112-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Система томографическая Multiscale Voxel-2000 (далее - система) предназначена для измерений геометрических параметров объектов сложной формы, размеров и местоположения внутренних и внешних дефектов.
Описание
Принцип действия системы основан на способности рентгеновского излучения проникать сквозь объекты, частично поглощаясь в объекте контроля, и последующем формировании теневых проекций в виде двумерного распределения поглощения излучения внутри объекта контроля. Полученные проекции преобразуются в трехмерную воксельную модель.
Система состоит из: двух источников ионизирующего излучения, плоскопанельного детектора, манипулятора, рентгенозащитного кабинета, электрического шкафа, рабочей станции управления, рабочей станции обработки результатов измерений.
Источники излучения служат для генерации ионизирующего излучения с требуемой энергией и интенсивностью. В состав источников излучения входят высоковольтные генераторы, высоковольтные кабели, и чиллеры для охлаждения. Генераторы и чиллеры могут выноситься в отдельное помещение для снижения тепловой нагрузки. Плоскопанельный детектор необходим для преобразования теневой проекции объекта в рентгеновском диапазоне в цифровой вид. Манипулятор осуществляет функцию держателя трубки и детектора, а также осуществляет перемещение источников излучения, детектора, исследуемого объекта в поле зрения детектора. Рентгенозащитный кабинет необходим для защиты оператора и окружающего пространства от рентгеновского излучения. Рабочая станция управления используется для управления основными узлами системы и сбора теневых проекций. Рабочая станция обработки результатов измерений используется для преобразования проекций в трехмерную воксельную модель и для дальнейшей цифровой обработки трехмерных данных.
Исследуемый объект устанавливается в оснастку на поворотный стол манипулятора. Теневые проекции объекта формируются в сечении - в плоскости ZY на разной высоте, осуществляя вращение поворотного стола. Данные из плоскопанельного детектора поступают в цифровом виде на компьютер. На основе полученных данных собирается модель объекта. Результаты могут быть преобразованы и представлены в различном виде: графических изображений по сечениям, видеофайле или как трёхмерная модель.
Заводской номер (зав. №TS24112) нанесен на идентификационную табличку (рисунок 3) методом цифровой печати в формате цифро - буквенного обозначения которая расположена на задней части корпуса рентгенозащитного кабинета. (рисунок 2). Пломбирование системы не предусмотрено.
Нанесение знака поверки на систему не предусмотрено.

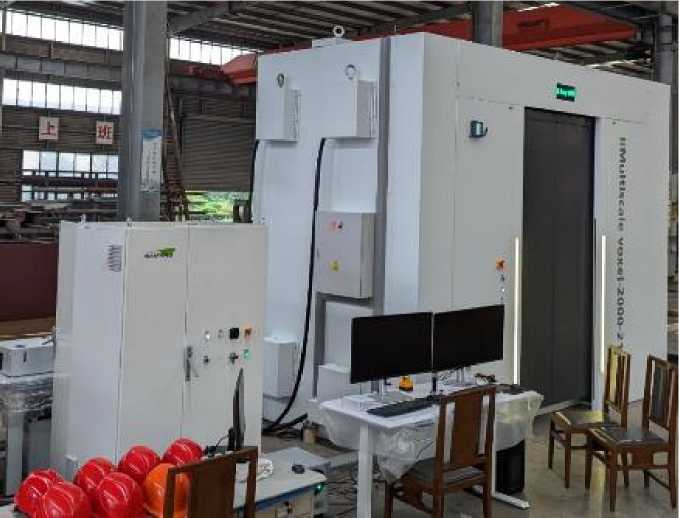

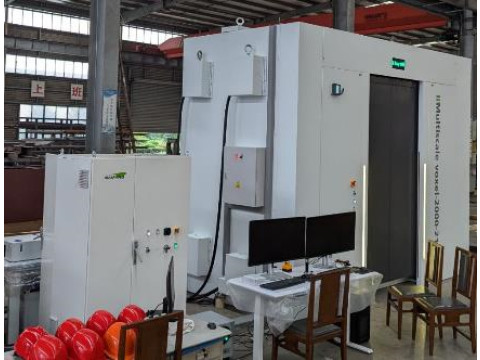

Рисунок 1 - Общий вид системы томографической Multiscale Voxel-2000 (вид спереди)
Место нанесения заводского номера

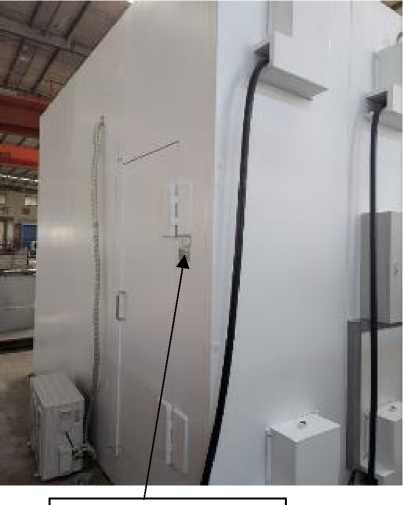

Рисунок 2 - Общий вид системы томографической Multiscale Voxel-2000 (вид рентгенозащитного кабинет сзади)
Sanyjng Precision Instruments Co., Ltd
m Й/ Tel : +86-22-24874990 01{^s
1t Н/ Fax : +86-22-24984825
ИЙ/ Web : www.sypl.com Й.йй?
i|i ifi /E-mail: info@sypi.com.cn *й.в**.ь
X-ray 3D CT system
Й £ SL ^7E<| u I pment type: Multi scale voxel-2 ООО
StЩН\/Х -ray S du rceVoltage: 4 50kV ^Jt£iIETtj^/X-ray Source Power; 150QW
Jt?iJ^/5H; TS 24112_____________________________
/ Input Voltage ; 220V AC / Rated Power: 6kVA
±ЙЗ /Production Date; 2024.9.1
rb liltfJl У
^Made in China gaN^US ,
Рисунок 3 - Вид идентификационной таблички

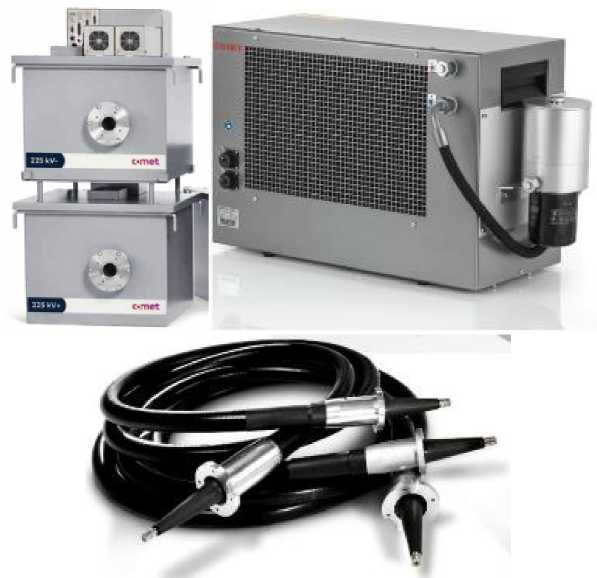

Рисунок 4 - Общий вид генераторов, чиллера, высоковольтного кабеля
Программное обеспечение
Встроенное программное обеспечение (ПО) VGStudio МАХ (c модулем Coordinate Measurement Module), NanoVoxel Scan, VoxelStudio Recon системы разработано для выполнения измерительных задач и функции считывания данных. ПО обеспечивает возможность выполнять настройку системы, обработку результатов измерений, сканирование, расчёт параметров обнаруженных дефектов, хранение и визуализацию, трехмерное изображение объекта.
NanoVoxel Scan осуществляет управление системой и сбор первичных теневых проекций. VoxelStudio Recon - осуществляет преобразование теневых проекций в трехмерную воксельную модель. VGStudio МАХ применяется анализа и визуализации данных промышленной компьютерной томографии.
Средства для программирования или изменения метрологически значимых функций отсутствуют. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. Главной защитой ПО является код доступа, предоставляемый фирмой-изготовителем и позволяющий администрировать базу данных пользователей, что предотвращает неавторизованное использование ПО.
Защита программного обеспечения систем соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО системы
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
VGStudio МАХ |
NanoVoxel Scan |
VoxelStudio Recon |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
не ниже 2.3 |
не ниже 2.5.1.25 |
|
Цифровой идентификатор ПО |
- | ||
Технические характеристики
Таблица 2 - Метрологические и технические характеристики системы
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y - по оси Z |
от 0,003 до 150 от 0,003 до 150 от 0,003 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в измерительном объеме XYZ, мкм |
±(9+L/50), где L - измеренное значение линейного размера, мм |
|
Максимальное разрешение, мкм, не более |
0,5 |
|
Диапазон показаний линейных размеров, мм: - по оси X - по оси Y - по оси Z |
от 0 до 800 от 0 до 800 от 0 до 1200 |
|
Площадь поверхности детектора, мм |
427х427 |
|
Дискретность показаний измерений, мкм |
0,1 |
|
Максимальные размеры объекта контроля, мм, не более* - диаметр - высота (ось Z) |
800 1200 |
|
Потребляемая мощность, кВА, не более |
6 |
|
Питание от сети переменного тока: - напряжение, В - частота, Г ц |
от 200 до 240 от 49 до 51 |
|
Габаритные размеры рентгенозащитного кабинета (длина х ширина x высота), мм, не более |
4500x3500x3500 |
|
Масса, кг, не более |
45 000 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - нормальная область значений температуры, °C - рабочая область значений температуры, °C - относительная влажность воздуха, % |
от +15 до +30 от +10 до +35 до 80 |
|
Примечание * - за счет применения режимов виртуального расширения поля зрения детектора (спирального сканирования или сшивки результатов (изображений) сканирований) | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Система томографическая |
Multiscale Voxel-2000 |
1 шт. |
|
Рабочая станция |
- |
2 шт. |
|
Программное обеспечение |
VGStudio МАХ, NanoVoxel Scan, VoxelStudio Recon |
1 шт. |
|
Справочное руководство VGStudio МАХ |
- |
1 экз. |
|
Руководство по эксплуатации |
Multiscale Voxel-2000 |
1 экз. |
|
Вспомогательная оснастка для проведения поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в главе II «Сбор данных», III «Реконструкция и обработка данных» руководства по эксплуатации системой, а также в главах «вкладка геометрия», «вкладка измерения» справочного руководства VGStudio МАХ.
Нормативные документы
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
