Весы электронные системные Меркурий 314
| Номер в ГРСИ РФ: | 95115-25 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "АСТОР ТРЕЙД", г.Москва |
Весы электронные системные Меркурий 314 (далее - весы) предназначены для статических измерений массы различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95115-25 |
| Действует | по 07.04.2030 |
| Наименование | Весы электронные системные |
| Модель | Меркурий 314 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 98a53f8e-7b10-3199-4591-2055c470d120 |
Производитель / Заявитель
Общество с ограниченной ответственностью "АСТОР ТРЕЙД" (ООО "АСТОР ТРЕЙД"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95115-25: Описание типа
2025-95115-25.pdf
|
Скачать | 380.6 КБ | |
|
95115-25: Методика поверки
2025-mp95115-25.pdf
|
Скачать | 74.8 КБ |
Описание типа
Назначение
Весы электронные системные Меркурий 314 (далее - весы) предназначены для статических измерений массы различных грузов.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал в устройстве обработки аналоговых данных преобразуется в цифровой вид и через устройство обработки цифровых данных передается на цифровой дисплей для индикации массы взвешенного груза.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного устройства, цифрового весоизмерительного датчика и терминала с сенсорным дисплеем, отображающим массу, цену и стоимость товара.
Конструкция весов предусматривает подключение к ним периферийных устройств в виде печатающего устройства.
В весах предусмотрены следующие устройства и функции:
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство слежения за нулем (Т.2.7.3);
- устройство выборки массы тары (Т.2.7.4.1);
На корпусе весов прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:
- торговая марка предприятия-изготовителя;
- заводской номер весов;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки Maxi;
- значение минимальной нагрузки Min;
- поверочный интервал е i;
- максимальный диапазон устройства выборки массы тары Т = -;
- идентификатор программного обеспечения;
- знак утверждения типа;
- год изготовления;
- напряжение и частота электрического питания;
- знак соответствия требованиям Таможенного союза (ЕАС).
Заводской номер наносится на маркировочную табличку, прикрепленную к корпусу весов, типографским способом в виде цифрового кода.
Общий вид весов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-3. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

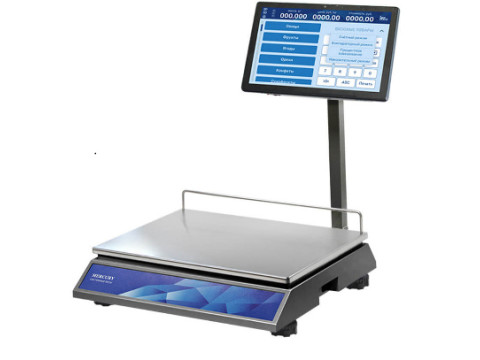

Рисунок 1 - Общий вид весов
Рисунок 2 - Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера

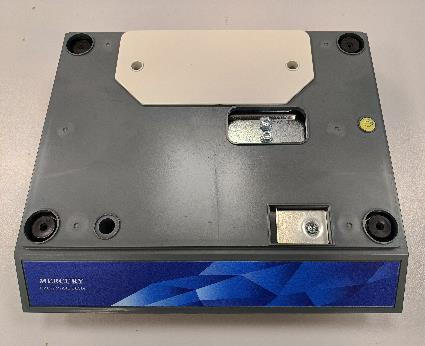

Рисунок 3 - Схема пломбирования весов
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.
ПО является метрологически значимым.
Метрологические характеристики весов нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные метрологически значимого встроенного ПО весов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
310-14 |
|
Номер версии (идентификационный номер ПО) |
310.14А |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
31Е252 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ OIML R76-1-2011 |
средний (III) |
|
Минимальная нагрузка (Min), кг |
0,04 |
|
Максимальная нагрузка (Махх/Мах?), кг |
6/15 |
|
Поверочный интервал весов (е 1/ е 2), г |
2/5 |
|
Действительная цена деления (шкалы) (d1/d2), г |
2/5 |
|
Число поверочных интервалов (ni/n?) |
3000/3000 |
|
Пределы допускаемой погрешности устройства установки на нуль, г |
±0,25-е 1 |
|
Диапазон выборки массы тары (T-), кг |
от 0 до 6 |
|
Пределы допускаемой погрешности весов (при первичной поверке) в интервалах нагрузки, mpe, г: - от 0,04 до 1 кг включ.; - св. 1 до 4 кг включ.; - св. 4 до 6 кг включ.; - св. 6 до 10 кг включ.; - св. 10 до 15 кг включ. |
±1 ±2 ±3 ±5 ±7,5 |
|
П р и м е ч а н и я 1 Пределы допускаемой погрешности весов (в эксплуатации) равны удвоенным значениям пределов допускаемой погрешности при первичной поверке. 2 Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания (через адаптер): - напряжение переменного тока, В - частота переменного тока, Гц - от встроенной аккумуляторной батареи1), В |
220±22 50 3,7 |
|
Габаритные размеры (высотахдлина*ширина), мм, не более - взвешивающий модуль - планшет - держатель планшета - печатающее устройство |
120x345x315 50x400x300 410x210x50 118x180x133 |
|
Масса, кг, не более |
9 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +40 °С, % |
от -10 до +40 до 80 |
|
1)- для весоизмерительного устройства | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
19000 |
|
Средняя наработка на отказ, ч |
12 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку фотохимическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы электронные системные |
Меркурий 314 |
1 шт. |
|
Планшет |
- |
1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
Печатающее устройство 1) |
- |
1 шт. |
|
Держатель планшета |
ПРМ 062.04.00-02 |
1 шт. |
|
Паспорт |
ПС 29.24.23-554-70209693-2024 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 29.24.23-554-70209693-2024 |
1 экз. |
|
1)- по требованию | ||
Сведения о методах измерений
приведены в разделе 4 «Использование» документа ПС 29.24.23-554-70209693-2024 «Весы электронные системные Меркурий 314. Паспорт».
Нормативные документы
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 29.24.23-554-70209693-2024 «Весы электронные системные Меркурий 314. Технические условия».
