Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный АльфаИнспект
| Номер в ГРСИ РФ: | 95120-25 |
|---|---|
| Производитель / заявитель: | ООО "Альфа Горизонт", г. Санкт-Петербург |
Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный АльфаИнспект (далее по тексту - комплекс) предназначен для измерений толщины фильтрующих зазоров при производстве щелевых фильтров различного назначения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95120-25 | ||||||
| Наименование | Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный | ||||||
| Модель | АльфаИнспект | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f86812b7-5d07-b24c-56f4-ed0395a0ddee | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "Альфа Горизонт" (ООО "Альфа Горизонт"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95120-25: Описание типа
2025-95120-25-1.pdf
|
Скачать | 651.4 КБ | |
|
95120-25: Методика поверки
2025-mp95120-25.pdf
|
Скачать | 862.2 КБ |
Описание типа
Назначение
Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный АльфаИнспект (далее по тексту - комплекс) предназначен для измерений толщины фильтрующих зазоров при производстве щелевых фильтров различного назначения.
Описание
Принцип действия основан на лазерно-оптическом методе определения зазоров. Для этого используется специальная телецентрическая оптика и промышленная подсветка для дополнительного освещения щелевого зазора. Комплекс имеет три оси перемещения: горизонтальная, вертикальная и угловая. Каждое из этих перемещений управляется из единого центра посредством использования специальных моторов.
комплекс имеет следующие составляющие части: конструкция рамы комплекса для установки фильтров, колонна сканера с телецентрической оптикой, предназначенной для получения оптических снимков щелевых зазоров, лазерный дальномер для оптической фокусировки, промышленная подсветка для сканера, система горизонтального перемещения колонны сканера, система вертикального перемещения оптического сканера, система вращения фильтра, системный блок управления инспекционным комплексом с управляющим модулем и парковочная зона колонны сканера. Управление работой комплекса строится через графический интерфейс сенсорного экрана системного блока. Изображение с сенсора сканера поступает в управляющий модуль для дальнейшей обработки. На основе математических алгоритмов и данных внешней и внутренней калибровки системы делается расчет по величинам щелевых зазоров тестируемой поверхности фильтра. Данные по этим расчетам выводятся на дисплей вычислительной системы в режиме реального времени
К данному типу средств измерений относится комплекс с серийным номером 20200701.
Общий вид комплекса представлен на рисунках 1 - 2.
Комплекс имеет серийный номер в виде цифрового обозначения, который нанесен на идентификационную табличку методом лазерной гравировки, расположенную на левой стороне системного блока комплекса. Место нанесения серийного номера представлено на рисунке 3.
Пломбирование комплекса не предусмотрено. Нанесение знака поверки на комплекс не предусмотрено.

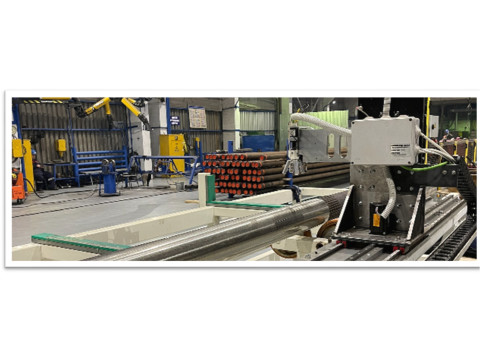

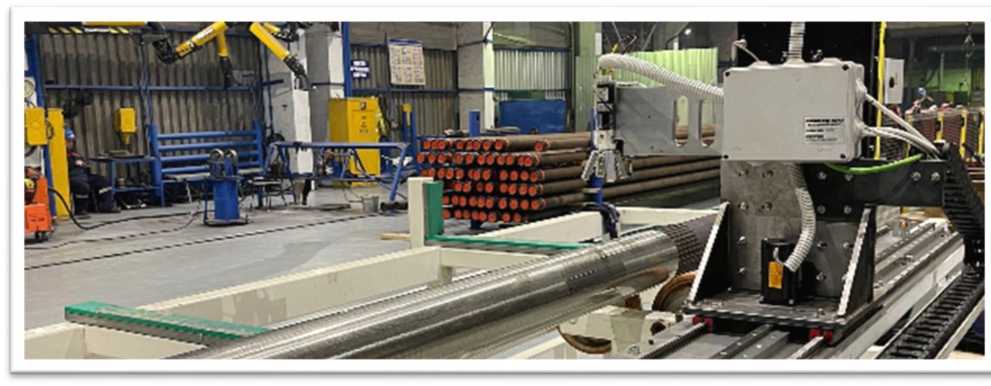

Рисунок 1 - Общий вид комплекса для измерений толщины зазоров скважинных фильтров оптико-лазерного АльфаИнспект

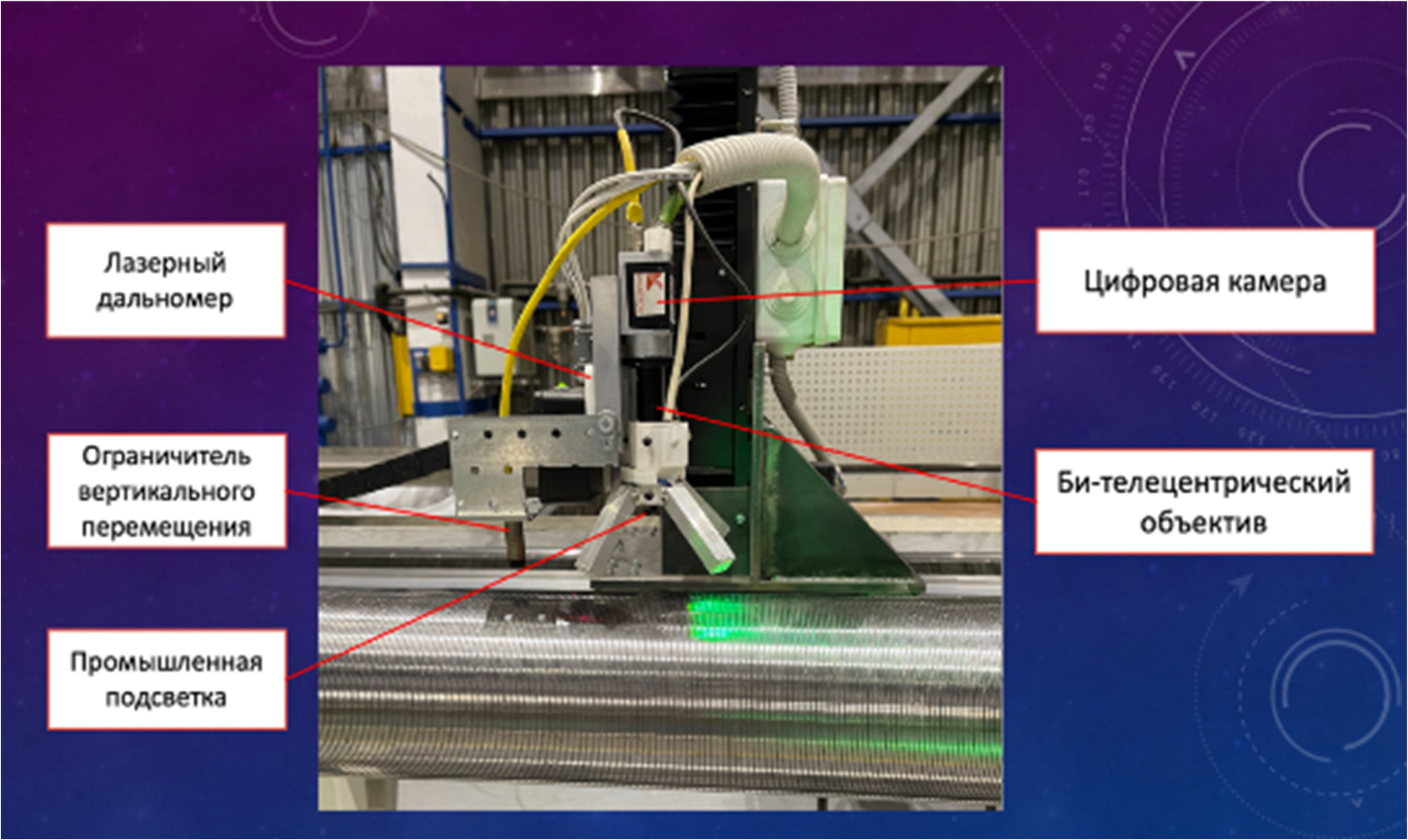

Рисунок 2 - Система горизонтального перемещения колонны сканера

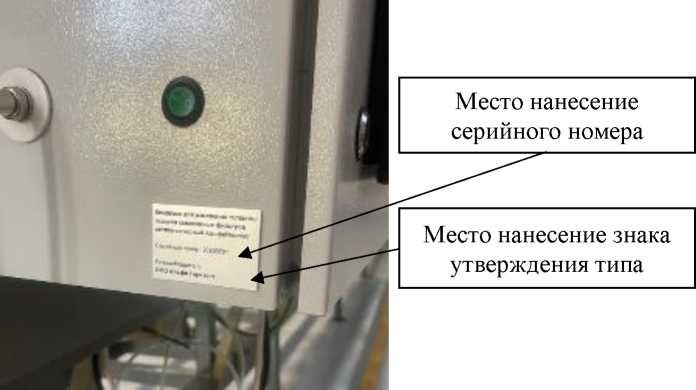

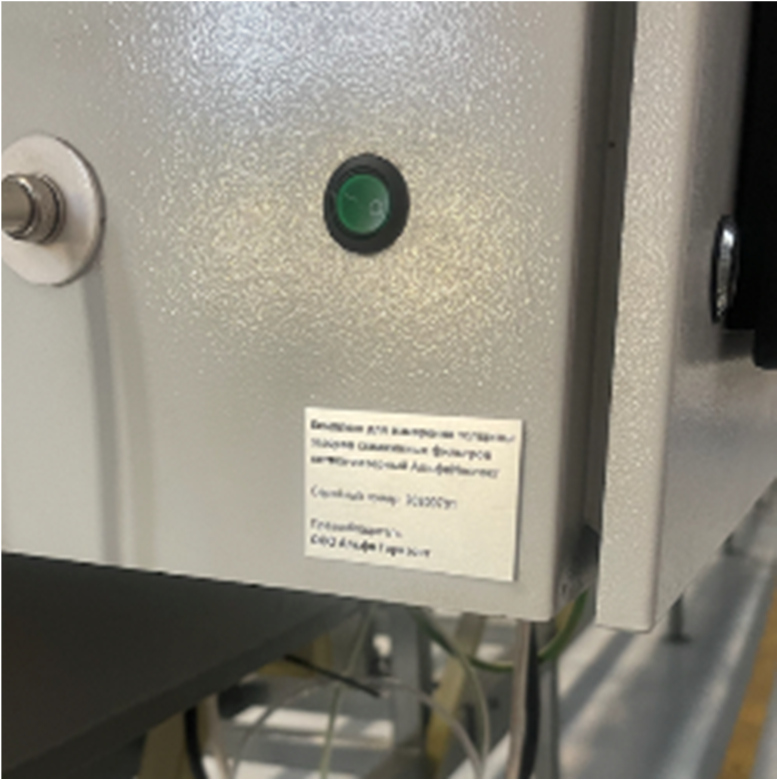

Рисунок 3 - Общий вид идентификационная табличка комплекса
Программное обеспечение
Комплекс имеет автономное программное обеспечение (ПО) QtStackWidget, обеспечивающее отображение измеряемого объекта, передачу, обработку и хранение результатов измерений. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные программного обеспечения прессов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
QtStackWidget |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.1.7 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
aef8a727 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины зазора, мкм |
от 100 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений толщины зазора, мкм |
±12,5 |
|
Дискретность отсчёта измерений толщины зазора, мкм |
5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная длина фильтроэлемента, м |
10 |
|
Диапазон диаметров фильтров по базовой трубе, мм |
от 102 до 178 |
|
Максимальная скорость измерения щелей, изм/сек |
3 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±10 % 50±2 % |
|
Потребляемая мощность, кВт, не более |
1 |
|
Габаритные размеры (ШиринахДлинахВысота), мм, не более |
1500x10000x2000 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
2 000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре + 30 °С) %, не более - атмосферное давление, кПа |
от +15 до +25 от 5 до 95 от 84 до 106,7 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
4000 |
|
Срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации, паспорта типографским способом, а также на информационную табличку комплекса.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный АльфаИнспект |
- |
1 шт. |
|
Паспорт |
ИК 10х72-178-3х-10-Ф |
1 шт. |
|
Руководство по эксплуатации |
АльфаИнспект v.xx |
1 шт. |
Сведения о методах измерений
приведены в разделе «Регламент выполнения работ» документа «Комплекс для измерений толщины зазоров скважинных фильтров оптико-лазерный АльфаИнспект. Руководство по эксплуатации».
Нормативные документы
ТУ 28.99.39-001-02894970-2021 Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный АльфаИнспект. Технические условия.
