Трансформаторы тока ТФЗМ
| Номер в ГРСИ РФ: | 95127-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95127-25 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||||||||
| Модель | ТФЗМ | ||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 70d3d169-1186-fdac-ec5f-cf2297a6fa0d | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ПО "Запорожтрансформатор", г. Запорожье (изготовлены в 1982-1990 гг.)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95127-25: Описание типа
2025-95127-25.pdf
|
Скачать | 187.6 КБ | |
|
95127-25: Методика поверки
2025-mp95127-25.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
- ТФЗМ 35А-У1 зав. № 27731, 27732;
- ТФЗМ 110Б-1У1 зав. № 28630, 17772, 41428, 41212;
- ТФЗМ 110Б-Ш У1 зав. № 4741, 8604, 7919, 6933, 07083, 7227, 7237, 7540, 71102.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

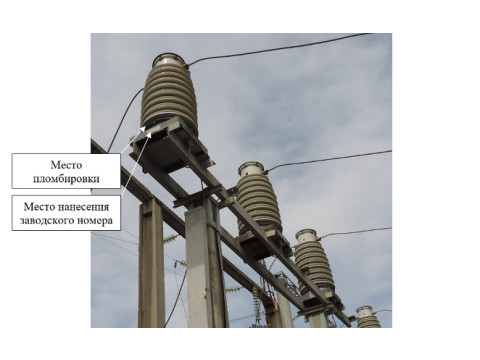

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Место пломбировки
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
|
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 35А-У1 | |
|
Наименование характеристики |
Значение для заводских номеров |
|
27731, 27732 | |
|
Номинальное напряжение, кВ |
35 |
|
Номинальный первичный ток 11ном, А |
300 |
|
Номинальный вторичный ток Ьном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л |
50 |
|
Таблица 1.2 - Метрологические характеристики транс |
юрматоров тока ТФЗМ 110Б-1 У1 | ||
|
Наименование характеристики |
Значение для заводских номеров | ||
|
28630 |
17772 |
41428, 41212 | |
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Номинальный первичный ток 11ном, А |
150 |
300 |
600 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Г ц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
30 |
30 |
|
Таблица 1.3 - Метрологические характеристики трансе |
юрматоров тока ТФЗМ 110Б-Ш У1 |
|
Наименование характеристики |
Значение для заводских номеров |
|
4741, 8604, 7919, 6933, 07083, 7227, 7237, 7540, 71102 | |
|
Номинальное напряжение, кВ |
110 |
|
Номинальный первичный ток 11ном, А |
750 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1УЛ |
20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ 35А-У1; ТФЗМ 110Б-1У1; ТФЗМ 110Б-Ш У1 |
1 шт. |
|
Паспорт |
ТФЗМ 35А-У1; ТФЗМ 110Б-1 У1; ТФЗМ 110Б-Ш У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
