Газоанализатор HORIBA MEXA-1170HFID
| Номер в ГРСИ РФ: | 95132-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Horiba Ltd.", Япония |
Газоанализатор HORIBA MEXA-1170HFID (далее - газоанализатор) предназначен для измерений объемной доли суммы углеводородов (в пересчёте на CH4) в газовых средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95132-25 |
| Наименование | Газоанализатор |
| Модель | HORIBA MEXA-1170HFID |
Производитель / Заявитель
Horiba Ltd, Япония
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 95132-25: Описание типа | Скачать | 631.8 КБ | |
| 95132-25: Методика поверки | Скачать | 1.7 MБ |
Описание типа
Назначение
Газоанализатор HORIBA MEXA-1170HFID (далее - газоанализатор) предназначен для измерений объемной доли суммы углеводородов (в пересчёте на CH4) в газовых средах.
Описание
Принцип действия газоанализатора основан на пламенно-ионизационном методе анализа (HFID) и заключается в измерении ионизационного тока, возникающего при попадании в водородное пламя углеводородов. Ионизационный ток пропорционален суммарному содержанию углеводородов (метан (CH4), пропан (С3Н8), ацетилен (С2Н2), пропилен (С3Н6), гексан (СбНы), толуол (С7Н8), метанол (СНзОН)) в анализируемой газовой среде.
Отбор пробы - принудительный (за счет встроенного побудителя расхода).
Газоанализатор представляет собой одноблочный стационарный одноканальный прибор непрерывного действия.
Конструктивно газоанализатор выполнен в металлическом корпусе для установки в стойку 19”. На передней панели газоанализатора находятся кнопка включения/выключения, жидкокристаллический дисплей и кнопки управления, на задней панели - переключатель включения напряжения питания, штуцера для подключения газов, электрические разъёмы.
Газоанализатор обеспечивает выполнение следующих функций:
- измерение объемной доли суммы углеводородов (в пересчёте на CH4) и отображение результатов измерений на дисплее;
- формирование выходного цифрового сигнала, интерфейс RS232C.
Общий вид газоанализатора приведен на рисунке 1.
Пломбирование газоанализатора от несанкционированного доступа не предусмотрено.
Заводской номер S2103722012000010 в виде буквенно-цифрового обозначения, состоящего из буквы латинского алфавита и арабских цифр, нанесён на табличку, расположенную на задней панели газоанализатора. Общий вид таблички приведен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

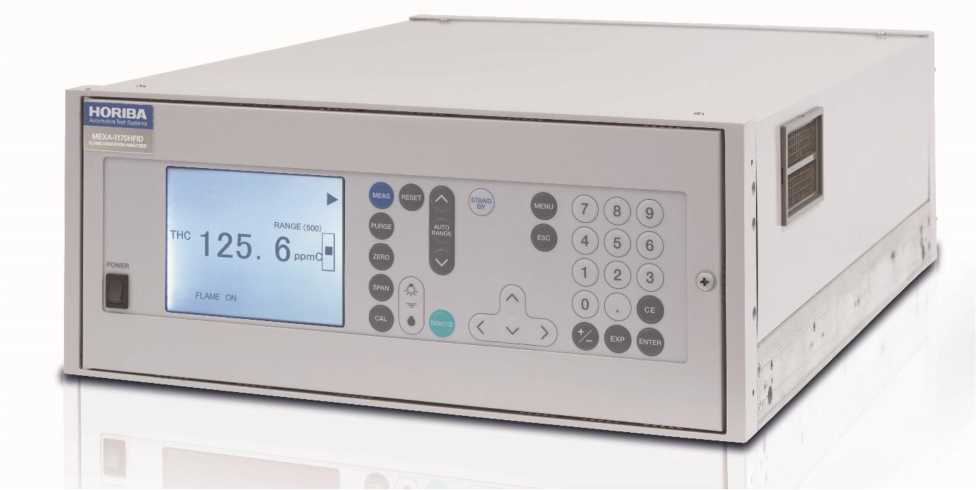

Рисунок 1 - Общий вид газоанализатора HORIBA MEXA-1170HFID
Model was No HGS No Mass Power
Date
HORIi0A Eu
Hafni-MkBss.
MEXA-117DHFTD
S21037220 T 20000Ю
6W07VS53
26kg
AC220V 400VA
50/6OHz f f
6 Aug 2024 € C :
Место нанесения заводского номера
ipa
й||,
HORIOA.Hd Made in Japan
2 Miyarrohigashi, Kissnoin, Min^rTii-kij,. ICyoco Japan
Е*р1 0<в trie future
HORIBA
Рисунок 2 - Общий вид таблички с указанием места нанесения заводского номера
Программное обеспечение
Газоанализатор имеет встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения объемной доли суммы углеводородов (в пересчёте на CH4).
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации;
- отображение результатов измерений на дисплее;
- формирование выходного цифрового сигнала;
- самодиагностику аппаратной части газоанализатора;
- настройку нулевых показаний и чувствительности.
ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений суммарного содержания углеводородов (в пересчёте на CH4) по измеренным данным;
2) вычисление значений выходного цифрового сигнала;
3) самодиагностику аппаратной части газоанализатора.
Встроенное ПО газоанализатора идентифицируется при включении электрического питания путем вывода на дисплей номера версии.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализатора.
Газоанализатор не имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «низкий» по Р 50.2.077—2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МЕХА-1170 |
|
Номер версии (идентификационный номер) ПО |
Ver 2.05 |
Технические характеристики
Таблица 2 - Основные метрологические характеристики газоанализатора
|
Определяемый компонент (измерительный канал) |
Диапазон измерений объемной доли определяемого ______ _ -1 компонента, млн |
Пределы допускаемой погрешности | |
|
абсолютной, объемная доля, млн-1 |
относительной, % | ||
|
Сумма углеводородов в пересчёте на СН4 |
от 0 до 80 включ. |
±4 |
- |
|
св. 80 до 1000 |
- |
±5 | |
|
от 0 до 1000 включ. |
±40 |
- | |
|
св. 1000 до 200 000 |
- |
±4 | |
Таблица 3 - Метрологические характеристики газоанализатора
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой погрешности |
0,5 |
|
Предел допускаемого времени установления показаний Т0,9д, с |
3 |
|
Пределы допускаемого изменения показаний газоанализатора за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности |
±0,5 |
|
Время прогрева газоанализатора, ч, не более |
2 |
Таблица 4 - Основные технические характеристики газоанализатора
|
Наименование характеристики |
Значение |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
220±22 |
|
Потребляемая электрическая мощность, кВт, не более |
3 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
180 |
|
- ширина |
540 |
|
- длина |
512 |
|
Масса, кг, не более |
26 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающей среды, °С |
от +5 до +40 |
|
- диапазон относительной влажности, % |
от 0 до 80 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
16000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность газоанализатора
|
Наименование |
Обозначение |
Количество, шт. |
|
Г азоанализатор |
HORIBA MEXA-1170HFID |
1 шт. |
|
Шланг обогреваемый |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Комплект ЗИП |
- |
1 к-т |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Эксплуатация» документа «Газоанализатор HORIBA MEXA-1170HFID. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ Р 51832-2001 «Двигатели внутреннего сгорания с принудительным зажиганием, работающие на бензине, и автотранспортные средства полной массой более 3,5 т, оснащенные этими двигателями. Выбросы вредных веществ. Технические требования и методы испытаний»;
Техническая документация изготовителя.
