Резервуар стальной вертикальный цилиндрический РВСП-20000
| Номер в ГРСИ РФ: | 95135-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть-Сибирь", г. Тюмень |
Резервуар стальной вертикальный цилиндрический РВСП-20000 (далее - РВСП) предназначен для измерения объема жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95135-25 | ||||||
| Наименование | Резервуар стальной вертикальный цилиндрический | ||||||
| Модель | РВСП-20000 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4134bc71-8dc5-0be7-9859-1f505da59a4d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Акционерное общество "Транснефть-Сибирь" (АО "Транснефть-Сибирь"), г. Тюмень
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95135-25: Описание типа
2025-95135-25.pdf
|
Скачать | 221.9 КБ | |
|
95135-25: Методика поверки
2025-mp95135-25.pdf
|
Скачать | 69.4 КБ |
Описание типа
Назначение
Резервуар стальной вертикальный цилиндрический РВСП-20000 (далее - РВСП) предназначен для измерения объема жидкости.
Описание
Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.
РВСП представляет собой закрытый вертикальный цилиндрические сосуд со стационарной крышей, оснащённый дыхательными клапанами, замерным люком, люк-лазами, приемо-раздаточным устройством, приборами контроля и сигнализации и понтоном.
Место расположения РВСП, заводской номер 1: АО «Транснефть-Сибирь», Ноябрьское УМН, ЛПДС «Пур-Пе».
Пломбирование РВСП не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя. Заводской номер нанесён на стенку резервуара методом аэрографии.
Общий вид РВСП представлен на рисунке 1.

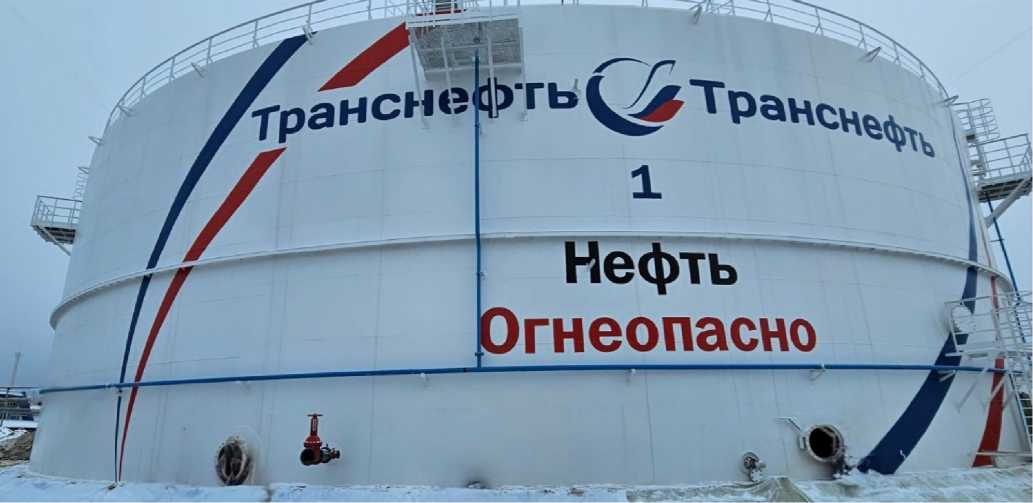

Рисунок 1 - Общий вид РВСП
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод) |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -60 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Назначенный срок службы, лет |
20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт/экз. |
|
Резервуар стальной вертикальный цилиндрический |
РВСП-20000 |
1 |
|
Паспорт |
1 |
Сведения о методах измерений
приведены в разделе 9 «Измерение объема жидкости в резервуаре» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
