Блоки оперативного учета нефти БОУН
| Номер в ГРСИ РФ: | 95138-25 |
|---|---|
| Производитель / заявитель: | ООО "Автоматизация-Метрология-Эксперт", г.Уфа |
Блоки оперативного учета нефти БОУН (далее - БОУН) предназначены для измерений массы нефтегазоводяной смеси и определения массы нетто нефти в составе нефтегазоводяной смеси.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95138-25 | |||||||||
| Наименование | Блоки оперативного учета нефти | |||||||||
| Модель | БОУН | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | aa1ba6a7-c007-9514-dbd9-95e3155095f7 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "Автоматизация - Метрология - ЭКСПЕРТ" (ООО "Автоматизация - Метрология - ЭКСПЕРТ"), г. Уфа
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95138-25: Описание типа
2025-95138-25.pdf
|
Скачать | 2.3 MБ | |
|
95138-25: Методика поверки
2025-mp95138-25.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Блоки оперативного учета нефти БОУН (далее - БОУН) предназначены для измерений массы нефтегазоводяной смеси и определения массы нетто нефти в составе нефтегазоводяной смеси.
Описание
Принцип действия БОУН основан на использовании прямого метода динамических измерений массы нефтегазоводяной смеси с применением преобразователей массового расхода. Выходные электрические сигналы со счетчика расходомера массового поступают на соответствующие входы вычислителей УВП-280, которые преобразуют их и вычисляют массу нефтегазоводяной смеси. Массу нетто нефти в составе нефтегазоводяной смеси рассчитывают вычислители УВП-280 как разность массы нефтегазоводяной смеси и массы балласта по реализованному в них алгоритму. Массу балласта определяют как сумму массы воды в нефтегазоводяной смеси, массы хлористых солей и механических примесей.
Конструктивно БОУН представляют собой единичные экземпляры измерительных систем целевого назначения, спроектированные для конкретного объекта и состоящие из компонентов серийного изготовления. Монтаж и наладка БОУН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на БОУН и их компоненты. К данному типу средства измерений относятся БОУН с заводскими номерами: 088-01, 088-02.
БОУН состоит из одной измерительной линии (далее - ИЛ) и системы сбора и обработки информации (далее - СОИ). В БОУН установлены основные измерительные компоненты, приведенные в таблице 1.
аблица 1 - Состав БОУН
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчик-расходомер массовый ЭЛМЕТРО-Фломак |
47266-16 |
|
Датчик давления Метран-150TGR |
32854-13 |
|
Преобразователь температуры Метран-286 |
23410-13 |
|
Влагомер поточный ВСН-АТ |
62863-15 |
|
Вычислитель УВП-280 |
53503-13 |
БОУН обеспечивает выполнение следующих основных функций:
- измерение массы нефтегазоводяной смеси;
- вычисление массы нетто нефти в составе нефтегазоводяной смеси;
- измерение объемной доли воды, давления и температуры нефтегазоводяной смеси;
- отображение (индикация) и регистрация результатов измерений;
- хранение результатов измерений, формирование и печать отчетных документов.
Заводские номера (088-01, 088-02) в виде цифрового обозначения, состоящего из трех арабских цифр, отделенных дефисом от двух арабских цифр, нанесены на маркировочные таблички методом лазерной гравировки и в эксплуатационную документацию печатным способом. Маркировочные таблички расположены на блок-боксе БОУН и представлены на рисунках 1, 2.
Пломбирование средств измерений, находящихся в составе БОУН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 (при отсутствии информации о пломбировании в описании типа средств измерений).
Нанесение знака поверки на БОУН не предусмотрено.

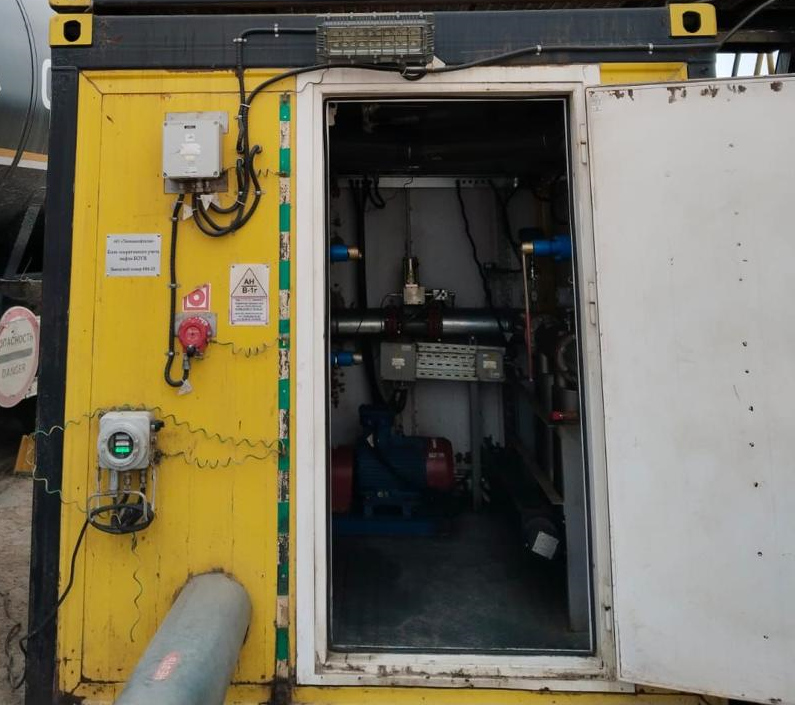

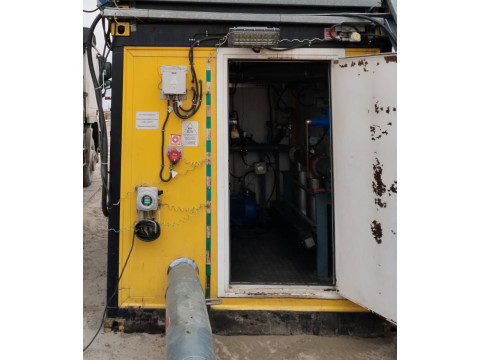

Общий вид БОУН представлен на рисунках 3, 4.

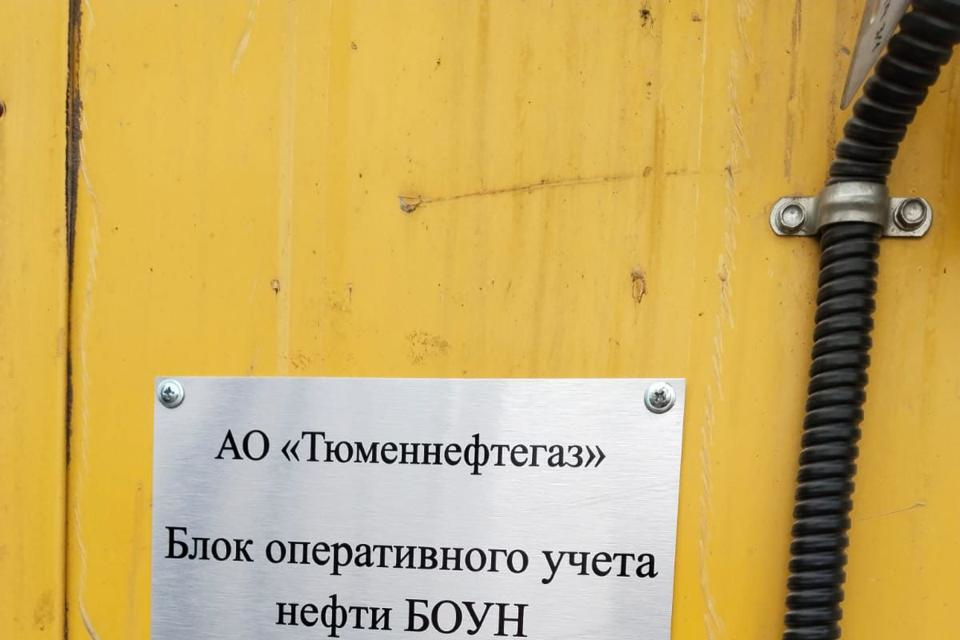

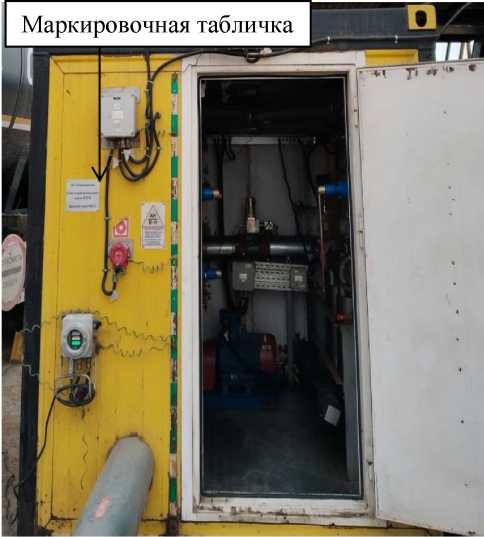

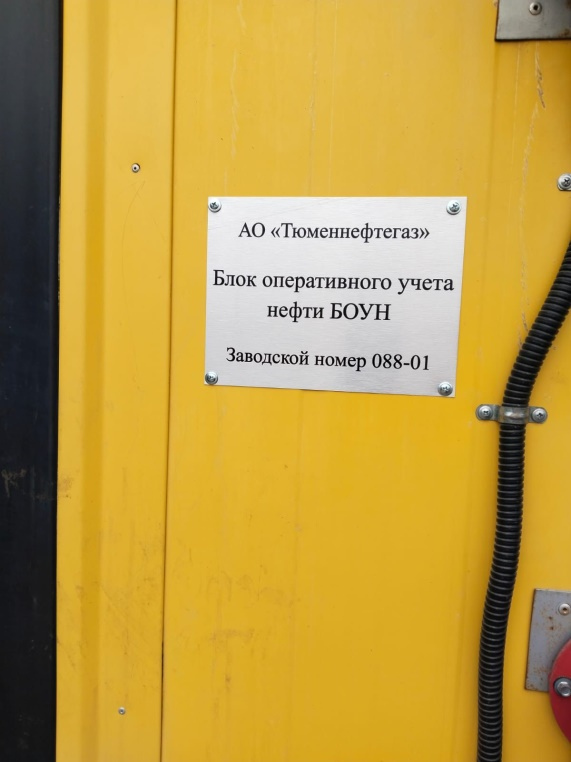

Рисунок 1 - Маркировочная табличка БОУН зав. № 088-01

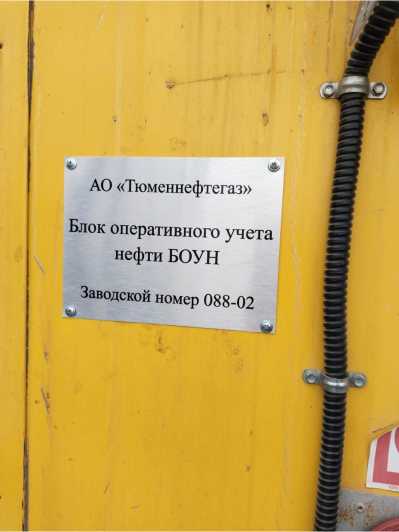

Рисунок 2 - Маркировочная табличка БОУН зав. № 088-02

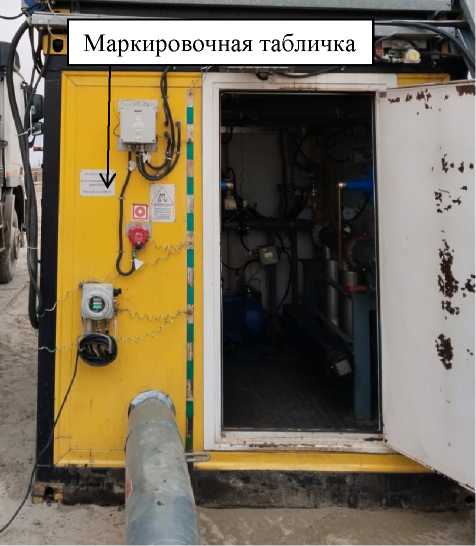

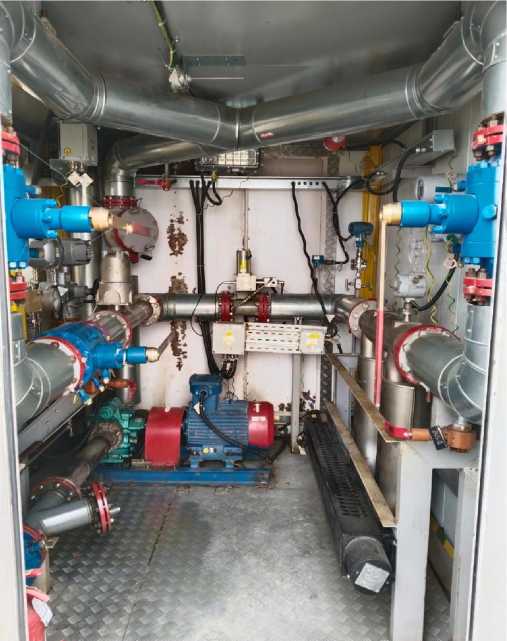

Рисунок 3 - Общий вид БОУН зав. № 088-01

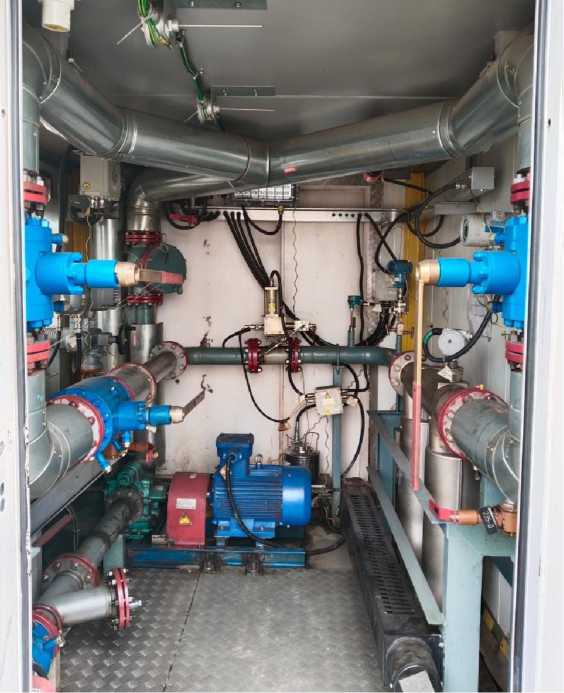

Рисунок 4 - Общий вид БОУН зав. № 088-02
Программное обеспечение
Программное обеспечение (ПО) БОУН обеспечивает реализацию функций БОУН. ПО БОУН включает в себя встроенное ПО измерительных компонентов в составе БОУН и автономное ПО АРМ оператора.
Метрологически значимой частью ПО БОУН является ПО вычислителя УВП-280. ПО АРМ оператора осуществляет отображение, регистрацию и хранение результатов измерений, формирование отчетов, протоколов, актов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО БОУН приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимой части ПО БОУН
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО вычислителей УВП-280 |
|
Номер версии (идентификационный номер) ПО |
3.12 |
|
Цифровой идентификатор ПО |
66AAF3DB |
|
Алгоритм вычисления цифрового идентификатора |
CRC 32 |
Технические характеристики
Метрологические характеристики БОУН представлены в таблице 3, основные технические характеристики БОУН представлены в таблице 4.
аблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода нефтегазоводяной смеси, т/ч |
от 40 до 60 |
|
Пределы допускаемой относительной погрешности измерений массы нефтегазоводяной смеси, % |
±0,2 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе нефтегазоводяной смеси при измерении объемной доли воды в ней влагомером, в диапазоне объемной доли воды (^, %): - от 0 % до 5 % включ. - св. 5 % до 10 % включ |
±1 ± (0,15^ +0,25) |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе нефтегазоводяной смеси при определении массовой доли воды в ней в испытательной лаборатории по ГОСТ 2477 не превышают, в диапазоне объемной доли воды (^, %): - от 0 % до 5 % включ. - св. 5 % до 10 % включ |
±1 ± (0,15^ +0,25) |
аблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон избыточного давления нефтегазоводяной смеси, МПа |
от 0,10 до 0,28 |
|
Диапазон температуры нефтегазоводяной смеси, °С |
от +40 до +80 |
|
Вязкость кинематическая, сСт: - при 20 °С - при 30 °С - при 40 °С - при 50 °С - при 90 °С |
от 553,1 до 563,1 от 225,0 до 235,0 от 118,0 до 128,0 от 65,0 до 75,0 от 12,19 до 22,19 |
|
Диапазон плотности нефтегазоводяной смеси, кг/м3 - при 20 °С - при 15 °С |
от 730,0 до 1040,0 от 734,0 до 1043,0 |
|
Объемная доля воды, %, не более |
10,0 |
|
Массовая доля механических примесей, %, не более |
0,005 |
|
Массовая концентрация хлористых солей, мг/дм3 , не более |
20000 |
|
Содержание растворенного газа, % |
отсутствует |
|
Содержание свободного газа, %, не более |
отсутствует |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды (обогреваемый блок-бокс), °С - температура окружающей среды (для СОИ), °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +5 до +36 от +5 до +40 80 от 84 до 106 |
Знак утверждения типа
наносится на титульные листы паспортов БОУН печатным методом.
Комплектность
аблица 5 - Комплектность БОУН
|
Наименование |
Обозначение |
Количество |
|
Блок оперативного учета нефти БОУН, заводской номер 088-01 |
1 шт. | |
|
Блок оперативного учета нефти БОУН, заводской номер 088-02 |
1 шт. | |
|
Паспорт |
АМЭ 088-01.00.00.00.000 ПС |
1 экз. |
|
АМЭ 088-02.00.00.00.000 ПС |
1 экз. | |
|
Руководство по эксплуатации |
АМЭ 088-01.00.00.00.000 РЭ |
1 экз. |
|
АМЭ 088-02.00.00.00.000 РЭ |
1 экз. |
Сведения о методах измерений
приведены в инструкции «Государственная система обеспечения единства измерений. Масса нефтегазоводяной смеси. Методика измерений блоком оперативного учета нефти БОУН» (свидетельство об аттестации методики измерений № RA.RU.313939/29-695-2024, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2024.49841).
Нормативные документы
Приказ Росстандарта № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
