Источники питания постоянного тока АКИП-1180
| Номер в ГРСИ РФ: | 95143-25 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "Changzhou Tonghui Electronic Co., Ltd.", Китай |
Источники питания постоянного тока АКИП-1180 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95143-25 |
| Действует | по 11.04.2030 |
| Наименование | Источники питания постоянного тока |
| Модель | АКИП-1180 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 80573629-cfc5-5a16-e4cb-2e02cd4128f8 |
Производитель / Заявитель
"CHANGZHOU TONGHUI ELECTRONICS CO., LTD", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95143-25: Описание типа
2025-95143-25.pdf
|
Скачать | 178.3 КБ | |
|
95143-25: Методика поверки
2025-mp95143-25.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-1180 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Описание
По принципу действия источники относятся к программируемым линейным источникам питания. Источники имеют один канал с набором режимов и функций: регулируемые стабилизированные напряжение и сила постоянного тока. Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от неправильного подключения.
Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. На лицевой панели источников расположены функциональные клавиши и поворотный регулятор для установки параметров на выходных клеммах источника питания, клеммах для контроля напряжения на удаленной нагрузке и входных клеммах встроенного вольтметра (вход DVM).
На задней панели источников расположены:
- выходной терминал с выходом для подключения нагрузки, входом обратной связи для подключения удаленной нагрузки и входом встроенного вольтметра (вход DVM);
- интерфейсы дистанционного управления RS-232, USB, разъем GPIB (по отдельному заказу);
- вентиляционное отверстие и разъем сети питания.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются диапазонами установки выходных параметров.
Таблица 1 - Модификации источников
|
Модификация |
Выходное напряжение, В |
Выходной ток, А |
Мощность, Вт |
|
АКИП-1180-20-30 |
от 0 до 20 |
от 0 до 30 |
200 |
|
АКИП-1180-30-20 |
от 0 до 30 |
от 0 до 20 |
200 |
|
АКИП-1180-60-10 |
от 0 до 60 |
от 0 до 10 |
200 |
|
АКИП-1180-120-5 |
от 0 до 120 |
от 0 до 5 |
200 |
|
АКИП-1180-30-30 |
от 0 до 30 |
от 0 до 30 |
360 |
|
АКИП-1180-60-15 |
от 0 до 60 |
от 0 до 15 |
360 |
|
АКИП-1180-120-6 |
от 0 до 120 |
от 0 до 6 |
400 |
|
АКИП-1180-60-25 |
от 0 до 60 |
от 0 до 25 |
400 |
|
АКИП-1180-120-10 |
от 0 до 120 |
от 0 до 10 |
600 |
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Имеется функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
---- Б

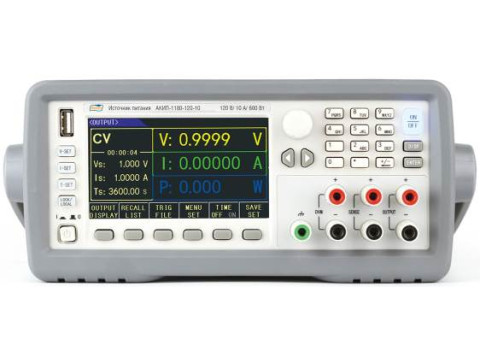

Рисунок 1 - Общий вид модификаций источников с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)

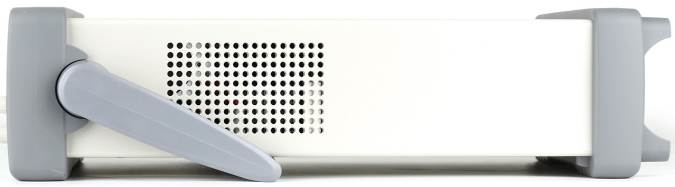

Рисунок 2 - Вид боковой стороны модификаций источников с местом нанесения знака поверки (Б)

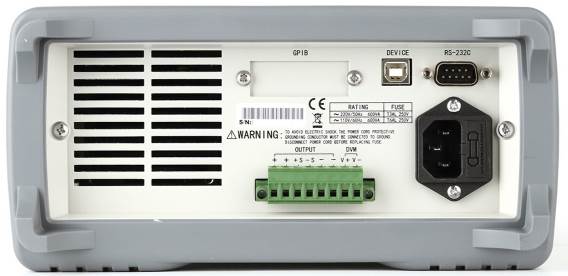

Рисунок 3 - Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ver |
|
Номер версии (идентификационный номер ПО) |
не ниже 0.0.1 |
Технические характеристики
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения напряжения, В |
|
АКИП-1180-20-30 АКИП-1180-30-20 АКИП-1180-60-10 |
±(0,0005-U+0,010) |
|
АКИП-1180-120-5 |
±(0,0005-U+0,015) |
|
АКИП-1180-30-30 АКИП-1180-60-15 |
±(0,0005-U+0,010) |
|
АКИП-1180-120-6 |
±(0,0005-U+0,015) |
|
АКИП-1180-60-25 |
±(0,0005^U+0,010) |
|
АКИП-1180-120-10 |
±(0,0005-U+0,015) |
|
Примечания: U - значение напряжения постоянного тока, установленное/измеренное на источнике, В | |
Таблица 4 - Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока с помощью встроенного вольтметра (вход DVM)
|
Модификация |
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
|
АКИП-1180-20-30 |
±(0,0005-U+0,010) |
|
АКИП-1180-30-20 |
±(0,0005-U+0,010) |
|
АКИП-1180-60-10 |
±(0,0003-U+0,005) |
|
АКИП-1180-120-5 |
±(0,0004^U+0,030) |
|
АКИП-1180-30-30 |
±(0,0005-U+0,010) |
|
АКИП-1180-60-15 |
±(0,0003-U+0,005) |
|
АКИП-1180-120-6 |
±(0,0005-U+0,015) |
|
АКИП-1180-60-25 |
±(0,0003-U+0,005) |
|
АКИП-1180-120-10 |
±(0,0003/U+0,020) |
|
Примечания: U - значение напряжения постоянного тока, измеренное встроенным вольтметром, В | |
Таблица 5 - Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке
|
Модификация |
Нестабильность напряжения при изменении силы тока нагрузки, В |
|
АКИП-1180-20-30 |
±(0,0001-U+0,020) |
|
АКИП-1180-30-20 |
±(0,0001-U+0,020) |
|
АКИП-1180-60-10 |
±(0,0001-U+0,005) |
|
АКИП-1180-120-5 |
±(0,000bU+0,005) |
|
АКИП-1180-30-30 |
±(0,000bU+0,020) |
|
АКИП-1180-60-15 |
±(0,0001-U+0,008) |
|
АКИП-1180-120-6 |
±(0,0001-U+0,008) |
|
АКИП-1180-60-25 |
±(0,0001-U+0,015) |
|
АКИП-1180-120-10 |
±(0,0001-U+0,015) |
|
Примечания: U - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 6 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников
|
Модификация |
Нестабильность напряжения при изменении напряжения питания источников, В |
|
АКИП-1180-20-30 |
±(0,0001-U+0,020) |
|
АКИП-1180-30-20 |
±(0,0001-U+0,020) |
|
АКИП-1180-60-10 |
±(0,000bU+0,005) |
|
АКИП-1180-120-5 |
±(0,000bU+0,005) |
|
АКИП-1180-30-30 |
±(0,0001-U+0,020) |
|
АКИП-1180-60-15 |
±(0,0001-U+0,008) |
|
АКИП-1180-120-6 |
±(0,0001-U+0,008) |
|
АКИП-1180-60-25 |
±(0,0001-U+0,015) |
|
АКИП-1180-120-10 |
±(0,0001-U+0,015) |
|
Примечания: U - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 7 - Значения уровня пульсаций выходного напряжения
|
Модификация |
Уровень пульсаций выходного напряжения, мВскз, не более |
|
АКИП-1180-20-30 |
5 |
|
АКИП-1180-30-20 |
5 |
|
АКИП-1180-60-10 |
5 |
|
АКИП-1180-120-5 |
7 |
|
АКИП-1180-30-30 |
5 |
|
АКИП-1180-60-15 |
5 |
|
АКИП-1180-120-6 |
7 |
|
АКИП-1180-60-25 |
7 |
|
АКИП-1180-120-10 |
8 |
Таблица 8 - Пределы допускаемой основной абсолютной погрешности установки и измерения силы тока
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения силы тока, А |
|
АКИП-1180-20-30 |
±(0,0014+0,030) |
|
АКИП-1180-30-20 |
±(0,001-1+0,020) |
|
АКИП-1180-60-10 |
±(0,001-I+0,010) |
|
АКИП-1180-120-5 |
±(0,001-I+0,020) |
|
АКИП-1180-30-30 |
±(0,001-I+0,030) |
|
АКИП-1180-60-15 |
±(0,001-I+0,015) |
|
АКИП-1180-120-6 |
±(0,001-I+0,020) |
|
АКИП-1180-60-25 |
±(0,001-I+0,025) |
|
АКИП-1180-120-10 |
±(0,001-I+0,025) |
|
Примечания: I - значение силы постоянного тока, установленное/измеренное на источнике, А | |
Таблица 9 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения на нагрузке
|
Модификация |
Нестабильность силы тока при изменении напряжения на нагрузке, А |
|
АКИП-1180-20-30 |
±(0,0014+0,020) |
|
АКИП-1180-30-20 |
±(0,0014+0,015) |
|
АКИП-1180-60-10 |
±(0,0014+0,004) |
|
АКИП-1180-120-5 |
±(0,0014+0,004) |
|
АКИП-1180-30-30 |
±(0,0014+0,020) |
|
АКИП-1180-60-15 |
±(0,0014+0,00б) |
|
АКИП-1180-120-6 |
±(0,0014+0,00б) |
|
АКИП-1180-60-25 |
±(0,0014+0,010) |
|
АКИП-1180-120-10 |
±(0,0014+0,010) |
|
Примечания: I - значение силы постоянного тока, установленное на источнике, А | |
Таблица 10 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения питания
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А |
|
АКИП-1180-20-30 |
±(0,001-1+0,020) |
|
АКИП-1180-30-20 |
±(0,001-1+0,015) |
|
АКИП-1180-60-10 |
±(0,001-I+0,004) |
|
АКИП-1180-120-5 |
±(0,001-I+0,004) |
|
АКИП-1180-30-30 |
±(0,001-I+0,020) |
|
АКИП-1180-60-15 |
±(0,001-1+0,006) |
|
АКИП-1180-120-6 |
±(0,001-1+0,006) |
|
АКИП-1180-60-25 |
±(0,001-1+0,010) |
|
АКИП-1180-120-10 |
±(0,001-1+0,010) |
|
Примечания: I - значение силы постоянного тока, установленное на источнике, А | |
Таблица 11 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 12 - Основные технические характеристики источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 198 до 242 |
|
Частота напряжения питания, Гц |
от 47,5 до 52,5 от 57,0 до 63,0 |
|
Масса, кг, не более |
8,1 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
235x111x440 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более |
от 0 до +40 80 |
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 13 - Комплектность источников питания
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источник питания |
АКИП-1180 1) |
1 |
|
Кабель питания |
- |
1 |
|
Руководство по эксплуатации на CD-диске |
- |
1 |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделах «РАБОТА С ПРИБОРОМ» и «НАСТРОЙКА ПРИБОРА» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1180».
