Источники питания постоянного тока АКИП-1182

Назначение

Источники питания постоянного тока АКИП-1182 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Описание

По принципу действия источники относятся к программируемым линейным источникам питания. Источники имеют один канал с набором режимов и функций: регулируемые стабилизированные напряжение и сила постоянного тока. Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от неправильного подключения.

Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. На лицевой панели источников расположены функциональные клавиши и поворотный регулятор для установки параметров на выходных клеммах источника питания, клеммах для контроля напряжения на удаленной нагрузке и входных клеммах встроенного вольтметра (вход DVM).

На задней панели источников расположены:

- выходной терминал с выходом для подключения нагрузки, входом обратной связи для подключения удаленной нагрузки и входом встроенного вольтметра (вход DVM);

- интерфейсы дистанционного управления RS-232, USB, разъем GPIB (по отдельному заказу);

- вентиляционное отверстие и разъем сети питания.

Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.

Модификации источников, представленные в таблице 1, отличаются диапазонами установки выходных параметров.

Таблица 1 - Модификации источников

Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Имеется функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК.

Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.

Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией,

эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной

печати.

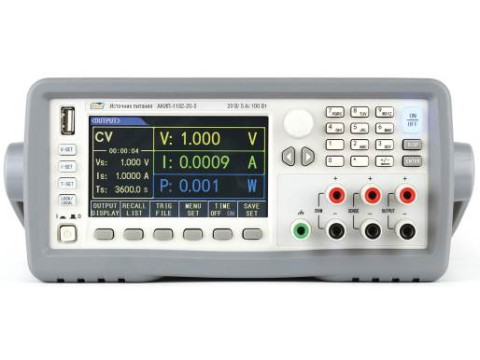

Рисунок 1 - Общий вид модификаций источников с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)

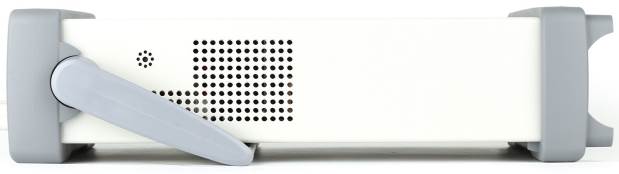

Рисунок 2 - Вид боковой стороны модификаций источников с местом нанесения знака поверки (Б)

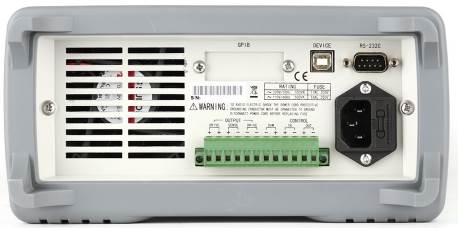

Рисунок 3 - Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)

Цвет корпуса источников может отличаться от представленного на рисунках.

Программное обеспечение

Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения

Таблица 4 - Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока с помощью встроенного вольтметра (вход DVM)________________________

Таблица 5 - Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке

Таблица 6 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников

Таблица 7 - Значения уровня пульсаций выходного напряжения

Таблица 8 - Пределы допускаемой основной абсолютной погрешности установки силы тока

Таблица 9 - Пределы допускаемой основной абсолютной погрешности измерения силы тока

Таблица 10 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения на нагрузке

Примечания:

I - значение силы постоянного тока, установленное на источнике, А

Таблица 11 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения питания__________________________________________________

Таблица 12 - Показатели надежности

Таблица 13 - Основные технические характеристики источников питания

Знак утверждения типа

наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 14 - Комплектность источников питания

Сведения о методах измерений

приведены в разделах «РАБОТА С ПРИБОРОМ» и «НАСТРОЙКА ПРИБОРА» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Стандарт предприятия «Источники питания постоянного тока АКИП-1182».
