Полуприцепы-цистерны OZTAS TRAILER BNM3M
| Номер в ГРСИ РФ: | 95162-25 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | Фирма "OZTAS TREYLER ITH.VE IHR.SAN.TIC.", Турция |
Полуприцепы-цистерны OZTAS TRAILER BNM3M (далее - полуприцепы-цистерны) являются транспортной мерой полной вместимости, предназначенные для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95162-25 | |||||||||
| Наименование | Полуприцепы-цистерны | |||||||||
| Модель | OZTAS TRAILER BNM3M | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4c046dab-d77d-1694-03a7-7360025cdce8 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма "MUSTAFA OZTAS-OZTAS TREYLER ITHVEIHR.SAN.TIC", Турция
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95162-25: Описание типа
2025-95162-25.pdf
|
Скачать | 450.5 КБ | |
|
95162-25: Методика поверки
2025-mp95162-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Полуприцепы-цистерны OZTAS TRAILER BNM3M (далее - полуприцепы-цистерны) являются транспортной мерой полной вместимости, предназначенные для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Описание
Полуприцепы-цистерны OZTAS TRAILER BNM3M представляют собой сварной корпус из листового проката цилиндрической формы, торцы которого закрыты днищами, смонтированный на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцепов-цистерн установлены волнорезы.
Полуприцепы-цистерны внутри разделены герметичными перегородками на четыре независимые секции.
В верхней части полуприцепов-цистерн для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцепов-цистерн основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций полуприцепов-цистерн.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцепов-цистерн.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцепов-цистерн и методом ударного тиснения на металлическую табличку, закрепленную при помощи заклепок на раме транспортной тележки.
К полуприцепам-цистернам данного типа относятся полуприцепы-цистерны OZTAS TRAILER BNM3M с заводскими номерами NR9BNM3MWF1052083 и NR9BNM3MWF1052074.

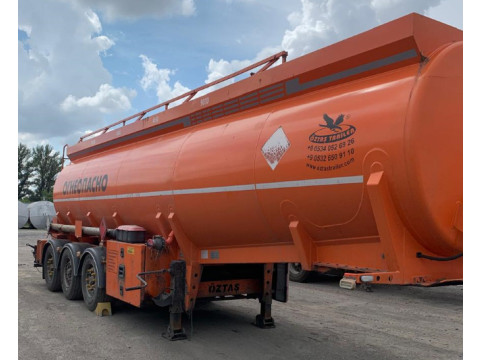

Общий вид полуприцепов-цистерн OZTAS TRAILER BNM3M с заводскими номерами NR9BNM3MWF1052083 и NR9BNM3MWF1052074 и указанием места нанесения заводского номера приведен на рисунке 1.
Пломбирование полуприцепов-цистерн OZTAS TRAILER BNM3M не предусмотрено.
Нанесение знака поверки на полуприцепы-цистерны OZTAS TRAILER BNM3M с заводскими номерами NR9BNM3MWF1052083 и NR9BNM3MWF1052074 не предусмотрено.

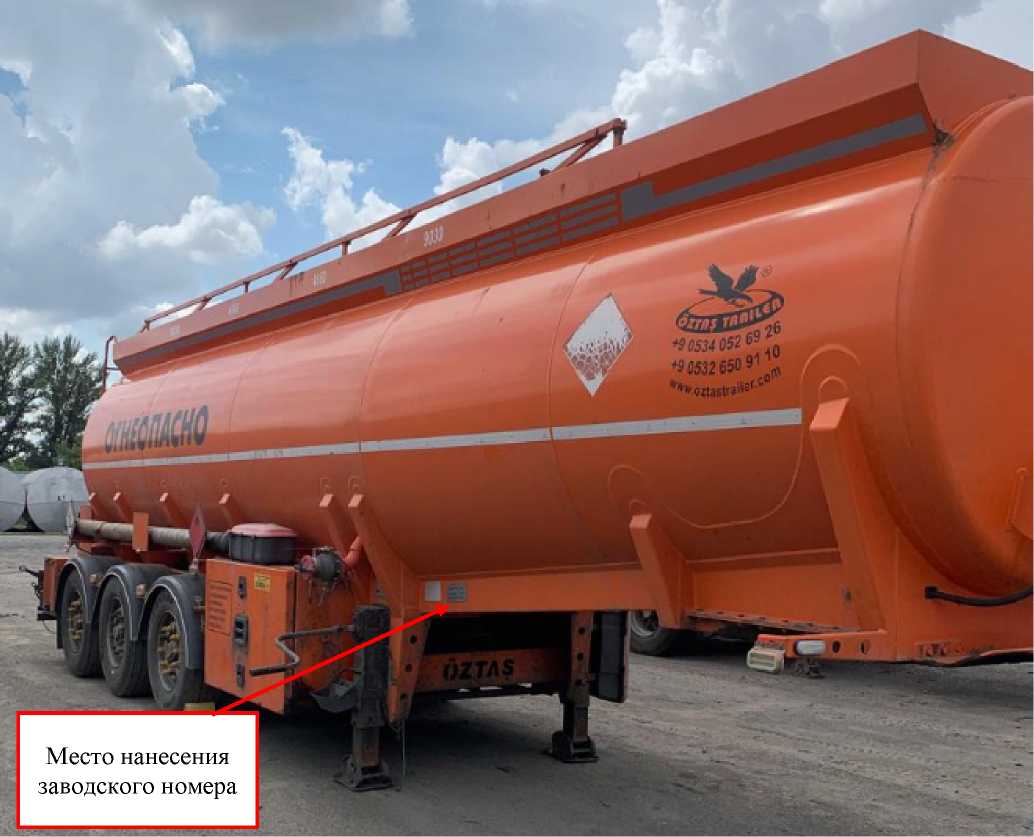

Рисунок 1 - Общий вид полуприцепов-цистерн OZTAS TRAILER BNM3M с заводскими номерами NR9BNM3MWF1052083 и NR9BNM3MWF1052074 с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | |||
|
Секции | ||||
|
Номинальная вместимость секций полуприцепа _____ _ 3 цистерны, дм |
1 |
2 |
3 |
4 |
|
Полуприцеп-цистерна OZTAS TRAILER BNM3M с заводским номером NR9BNM3MWF1052083 |
8850 |
4550 |
4500 |
10050 |
|
Полуприцеп-цистерна OZTAS TRAILER BNM3M с заводским номером NR9BNM3MWF1052074 |
9030 |
4860 |
4840 |
10340 |
|
Пределы допускаемой относительной погрешности как транспортной меры полной вместимости, % |
±0,50 | |||
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при +25 °С, % |
от -50 до +40 от 84,0 до 106,7 до 80 | |||
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом
Комплектность
Таблица 3 - Комплектность полуприцепа-цистерны OZTAS TRAILER BNM3M
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна OZTAS TRAILER BNM3M |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
_ |
2 шт. |
|
Противооткатный упор |
_ |
2 шт. |
|
Огнетушитель |
_ |
2 шт. |
|
Ящик для песка |
_ |
1 шт. |
|
Ящик для кошмы |
_ |
1 шт. |
|
Паспорт полуприцепа-цистерны OZTAS TRAILER BNM3M |
_ |
1 экземпляр |
Сведения о методах измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцепов-цистерн OZTAS TRAILER BNM3M.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
