Анализаторы жидкости промышленные ЭКО (далее - анализаторы) предназначены для непрерывных измерений состава и свойств природных, питьевых, технологических, промышленных, сточных вод по следующим показателям: рН, мутности, массовой концентрации взвешенных частиц, химического потребления кислорода (ХПК), биологического потребления кислорода (БПК), массовой концентрации анионных поверхностно-активных веществ (АПАВ), общего органического углерода (ООУ), общего железа, марганца, цинка, меди, калия, хлорид-ионов, сульфат-ионов, фосфат-ионов, общего фосфора, нитрат-ионов, нитрит-ионов, ионов аммония, нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95166-25 |
| Наименование | Анализаторы жидкости промышленные |
| Модель | ЭКО |
| Срок свидетельства (Или заводской номер) | 10.04.2030 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственное объединение "РостХимЭко" (ООО "НПО "РостХимЭко"), г. Хабаровск; производственные площадки Общество с ограниченной ответственностью "Научно-производственное объединение "РостХимЭко" (ООО "НПО "РостХимЭко"), г. Хабаровск; Guangdong Sinoright Way Im&Ex Co. Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 95166-25: Описание типа | Скачать | 242.4 КБ | |
| 95166-25: Методика поверки | Скачать | 2.9 MБ |
Описание типа
Назначение
Анализаторы жидкости промышленные ЭКО (далее - анализаторы) предназначены для непрерывных измерений состава и свойств природных, питьевых, технологических, промышленных, сточных вод по следующим показателям: рН, мутности, массовой концентрации взвешенных частиц, химического потребления кислорода (ХПК), биологического потребления кислорода (БПК), массовой концентрации анионных поверхностно-активных веществ (АПАВ), общего органического углерода (ООУ), общего железа, марганца, цинка, меди, калия, хлорид-ионов, сульфат-ионов, фосфат-ионов, общего фосфора, нитрат-ионов, нитрит-ионов, ионов аммония, нефтепродуктов.
Описание
Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков и/или аналитических модулей и зависящих от величины измеряемых показателей с последующим расчетом с помощью программного обеспечения значений, характеризующих состав или свойства контролируемой водной среды. Определение рН, массовых концентраций ионов аммония, калия проводится потенциометрическим методом с ионоселективными электродами, определение ХПК, БПК, ООУ, мутности, взвешенных веществ - оптическим методом, остальных показателей -фотометрическим методом.
При потенциометрическом методе осуществляется непрерывное измерение потенциала электрода, пропорциональное концентрации определяемого иона относительно электрода сравнения. При фотометрическом методе определении к аликвоте анализируемой пробы добавляется один или несколько реагентов, с которыми определяемое вещество образует окрашенное соединение, после чего проводится измерение поглощения на соответствующей одной или нескольких длинах волн в ультрафиолетовом или инфракрасном диапазоне. Оптический метод основан на пропускании света (соответствующего диапазона длин волн) через образец и определении его рассеяния.
Конструктивно анализаторы, основанные на фотометрическом и оптическом методах, выполнены в едином корпусе, состоят из блока обработки и управления (контроллер), аналитического блока, механической и гидравлической системы подачи анализируемой пробы и реагентов, отвода продуктов реакции (в напольном или настенном исполнении). Анализаторы рН, массовых концентраций взвешенных веществ, ионов аммония, мутности, калия, БПК, нефтепродуктов выполнены в виде блока обработки и управления (контроллера), к которому подключаются первичные преобразователи в виде датчиков - измерительных электродов.
Анализаторы выпускаются в двадцати модификациях, различающихся определяемыми показателями и обозначаемыми соответственно определяемым показателям: рН (рН), мутности (Мутность), массовой концентрации взвешенных частиц (Взвешенные вещества), химического потребления кислорода (ХПК), биологического потребления кислорода (БПК), массовой концентрации анионных поверхностно-активных веществ (АПАВ), общего органического углерода (ООУ), общего железа (Общее железо), марганца (Марганец), цинка (Цинк), меди (Медь), калия (Калий), хлорид-ионов (Хлориды), сульфат-ионов (Сульфаты), фосфат-ионов (Фосфаты), общего фосфора (Фосфор), нитрат-ионов (Нитраты), нитрит-ионов (Нитриты), ионов аммония (Аммоний-ион), нефтепродуктов (Нефтепродукты). Анализаторы ООУ позволяют дополнительно проводить измерения ХПК и БПК.
Блок обработки и управления (контроллер) анализатора имеет сенсорное табло на передней панели для задания и отображения текущих режимов и результатов измерений, калибровки (градуировки), обращения к архиву результатов и журналу ошибок.
На левой боковой или задней панели корпуса анализатора предусмотрены:
- вывод от информационного разъёма, выполненного в виде колодки выходных сигналов (TCP/IP, ModBus RTU с использованием интерфейсов Ethernet и RS-485, аналоговый выход «токовая петля» от 4 до 20 мА, реле);
- входы и выходы воды;
- бутыли (емкости) для реагентов и сливов, а также коммуникационные соединения;
- входы с внешних устройств (опционально).
К блоку обработки и управления анализатора могут быть подключены другие средства измерений, а также системы коммуникации с внешними системами диспетчеризации и автоматизации.
Анализатор оснащается маркировочной табличкой, размещаемой на боковой стенке корпуса анализатора, общий вид маркировочной таблички представлен на рисунке 1. Общий вид анализаторов приведен на рисунках 2 - 4. Маркировочная табличка содержит знак утверждения типа, информацию о наименовании и модификации анализатора, производителе и заводском номере.
Заводской номер анализатора имеет буквенно-цифровой формат (от восьми до одиннадцати знаков в зависимости от модификации), наносится типографским способом.
Нанесение знака поверки на средство измерений не предусмотрено.
Наименование:
ООО НПО «РостХимЭко»
Модификация:
Заводской номер:
Дата выпуска:
Анализатор жидкости промышленный ЭКО Общее железо
РХМ 24 001
март 2024
Рисунок 1 - Общий вид маркировочной таблички анализаторов жидкости промышленных ЭКО
а)
б) в)

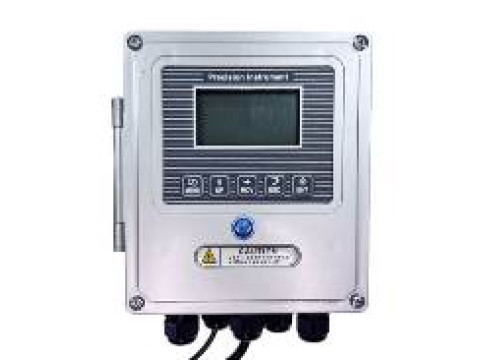

Рисунок 2 - Общий вид контроллера (а), контроллера, размещенного в шкафу управления -вид спереди (б) и вид сбоку (в).
а)
в)
г)
б)

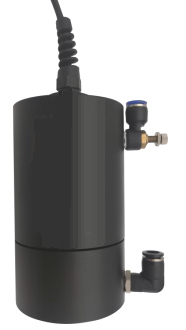

Рисунок 3 - Общий вид датчиков - электродов, применяемых в составе анализаторов жидкости промышленных ЭКО: а) рН, ионов аммония, калия; б) нефтепродуктов в) БПК;
г) взвешенных веществ, мутности
а)
б) в)

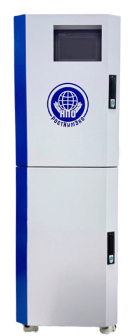

Рисунок 4 - Общий вид анализаторов жидкости промышленных ЭКО а) настенного исполнения б) напольного исполнения вид спереди и (в) - вид сбоку
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), которое осуществляет обработку, отображение и передачу результатов измерений и является метрологически значимым. Идентификационные данные ПО приведены в таблице 1.
Основные функции ПО - прием и преобразование первичной измерительной информации, хранение градуировочных характеристик, обработка и отображение текущих результатов измерений, формирование архива, просмотр архива, передача по запросу накопленной информации на внешний удаленный компьютер (сервер).
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии ПО для анализаторов модификаций - рН, ООУ, ХПК, БПК, Аммоний-ион, Взвешенные вещества, Калий, Мутность - Общее железо, Марганец, Цинк, Медь, Хлориды, Сульфаты, Фосфаты, Фосфор, Нитраты, Нитриты - АПАВ - Нефтепродукты |
не ниже 2.01 не ниже 3.100 не ниже G1.6X00 не ниже V.004 |
|
Цифровой идентификатор ПО |
- |
|
Примечание к таблице 1 - В номерах версий неизменяемой, отвечающей за метрологически значимую часть ПО, является левая часть до разделительной точки | |
Конструкция анализатора и организация работы ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании характеристик.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3.
аблица 2 - Метрологические характеристики
|
Наименование характеристики состава и свойств воды |
Диапазоны измерений** |
Пределы допускаемой абсолютной погрешности измерений* |
|
1 |
2 |
3 |
|
Общее железо, мг/дм3 |
от 0,01 до 10 включ. св. 10 до 50 включ. |
±(0,005+0,15^) ±0,10-С |
|
Марганец, мг/дм3 |
от 0,01 до 10 включ. св. 10 до 20 включ. |
±(0,004+0,10-С) ±0,10-С |
|
Медь, мг/дм3 |
от 0,01 до 1 включ. св. 1 до 10 включ. |
±(0,004+0,10-С) ±0,1-С |
|
Нитрат-ион, мг/дм3 |
от 0,01 до 0,1 включ. св. 0,1 до 20 включ. св. 20 до 100 включ |
±(0,004+0,16-С) ±(0,01+0,10-0 ±0,10-С |
|
Нитрит-ион, мг/дм3 |
от 0,01 до 0,1 включ. св. 0,1 до 1 включ. св. 1 до 10 включ |
±(0,004+0,16-С) ±(0,01+0,10-С) ±0,10-С |
|
Сульфат-ион, мг/дм3 |
от 1 до 5 включ. св. 5 до 100 включ. св. 100 до 500 включ. |
±(0,3+0,08-С) ±0,10-С ±0,10-С |
|
Фосфат-ион, мг/дм3 |
от 0,1 до 1 включ. св. 1 до 50 включ. |
±(0,01+0,10-С) ±0,10-С |
|
Фосфор, мг/дм3 |
от 0,1 до 10 включ. св. 10 до 50 включ. |
±(0,01+0,10-С) ±0,10-С |
|
Цинк, мг/дм3 |
от 0,01 до 1 включ. св. 1 до 10 включ. |
±(0,004+0,10^0 ±0,10-С |
|
Аммоний-ион, мг/дм3 |
от 0,1 до 5 включ. св. 5 до 1000 включ. св. 1000 до 5000 включ. |
±(0,03+0,10-С) ±0,10-С ±0,10-С |
|
Взвешенные вещества, мг/дм3 |
от 0,5 до 5 включ. св. 5 до 1000 включ. |
±0,3 ±0,1-C |
|
Калий, мг/дм3 |
от 0,1 до 100 включ. св. 100 до 5000 включ. |
±(0,03+0,10-С) ±0,10-С |
|
Мутность, ЕМФ |
от 0,1 до 1000 включ. св. 1000 до 4000 включ. |
±(0,05+0,05^0 ±0,10-С |
|
рН, ед.рН |
от 0 до 14 |
±0,05 |
|
Хлорид-ион, мг/дм3 |
от 0,1 до 10 включ. св. 10 до 500 включ. св. 500 до 1000 включ. |
±(0,3+0,08^0 ±0,10-С ±0,10-С |
|
Химическое потребление кислорода (ХПК), мг/дм3 |
от 0,5 до 10 включ. св. 10 до 500 включ. св. 500 до 5000 включ. |
±(0,3+0,10-С) ±0,10-С ±0,10-С |
|
Биологическое потребление кислорода (БПК), мг/дм3 |
от 1 до 10 включ. св. 10 до 500 включ. |
±(0,3+0,10-С) ±0,10-С |
П Продолжение таблицы 2
|
1 |
2 |
3 |
|
Нефтепродукты, мг/дм3 |
от 0,1 до 10 включ. св. 10 до 300 включ. |
±(0,35+0,25-С) ±(0,01+0,18-С) |
|
Анионные ПАВ, мг/дм3 |
от 0,1 до 1 включ. св. 1 до 5 включ. |
±(0,05+0,10-С) ±0,10-С |
|
Общий органический углерод (ООУ), мг/дм3 |
от 0,5 до 10 включ. св. 10 до 500 включ. |
±(0,1+0,15-С) ±0,10-С |
|
Примечания к таблице 2: * С - обозначено измеренное значение мутности (ЕМФ), рН (ед.рН), массовой концентрации компонентов (мг/дм3) * * Диапазоны измерений могут быть программно ограничены в соответствии с требованиями технологического процесса или определяться диапазоном построенной градуировочной зависимости, что отображается в Паспорте анализатора. Эксплуатация и поверка должны производиться в указанном диапазоне. | ||
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- анализатора настенного исполнения | |
|
- длина |
500 |
|
- высота |
700 |
|
- ширина |
220 |
|
- анализатора напольного исполнения | |
|
- длина |
500 |
|
- высота |
1450 |
|
- ширина |
420 |
|
- контроллера | |
|
- длина |
140 |
|
- высота |
70 |
|
- ширина |
150 |
|
- датчика - электрода | |
|
- длина |
200 |
|
- диаметр |
50 |
|
Масса, кг, не более: | |
|
- анализатора настенного исполнения |
50 |
|
- анализатора напольного исполнения |
150 |
|
- контроллера |
2 |
|
- датчика - электрода |
0,5 |
|
Параметры электропитания: | |
|
- напряжение переменного тока, В |
220±25 |
|
- частота переменного тока, Г ц |
50/60 |
|
Потребляемая мощность, ВА, не более |
200 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на маркировочную табличку анализатора, на титульные листы Руководства по эксплуатации и Паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор жидкости промышленный |
ЭКО |
1 шт. |
|
Сменные части (по дополнительному заказу) |
- |
- |
|
Монтажные комплекты (по дополнительному заказу) |
- |
- |
|
Фильтрующая система (по дополнительному заказу) |
- |
- |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Паспорт |
ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Емкость для проведения калибровки и поверки |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе «Использование по назначению» Руководства по эксплуатации.
Нормативные документы
ТУ 26.51.53-001-39891593-2024 Анализаторы жидкости промышленные ЭКО.
Технические условия.
