Трансформаторы напряжения RM15
| Номер в ГРСИ РФ: | 95171-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "RS ISOLSEC, S.L.", Франция |
Трансформаторы напряжения RM15 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95171-25 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||||||||
| Модель | RM15 | |||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | bf695309-ef5f-c305-2db5-7e097c358394 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма "RS ISOLSEC", Франция
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (92%) |
| Неуспешных поверок (СИ непригодно) | 1 (8 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95171-25: Описание типа
2025-95171-25.pdf
|
Скачать | 445.8 КБ | |
|
95171-25: Методика поверки
2025-mp95171-25.pdf
|
Скачать | 68.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения RM15 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными трансформаторами с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток помещены в клеммной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.
Трансформаторы имеют заводские номера 14/360625/1, 14/360625/2, 14/360625/3, 14/360625/4, 14/360626/1, 14/360626/2, 14/360626/3, 14/360626/4, 15/360629/1, 15/360629/2, 15/360629/3, 15/360629/4.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку, расположенную на корпусе трансформатора, методом лазерной гравировки в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено.

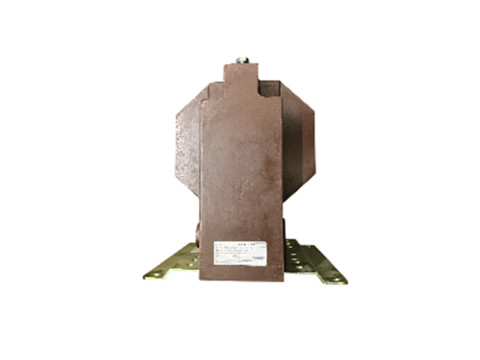

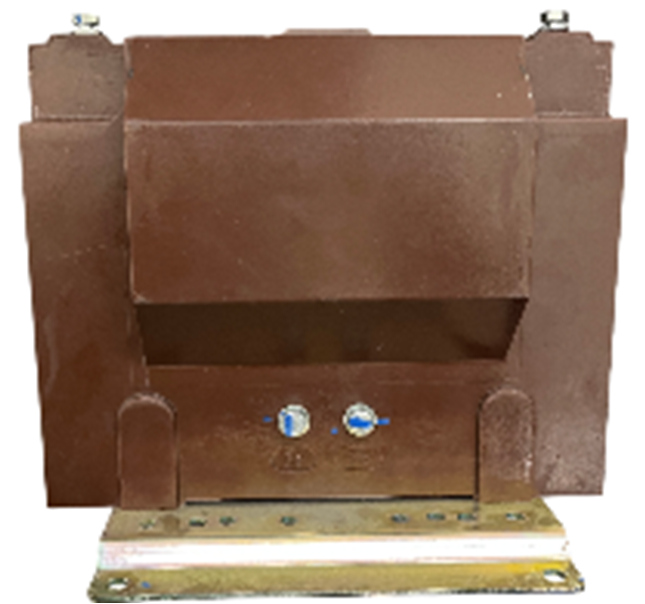

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования представлены на рисунке 1.
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
11 |
|
Номинальное напряжение основной вторичной обмотки, кВ |
0,11 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983-2015 |
1 |
|
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
50 |
|
Номинальная частота напряжения сети, Г ц |
50 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплектность СИ приведена в таблице 3.
Таблица 3 - Комплектность СИ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор напряжения |
RM15 |
12 |
|
Паспорт |
- |
12 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
