Трансформаторы напряжения RM15
| Номер в ГРСИ РФ: | 95172-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "RS ISOLSEC, S.L.", Франция |
Трансформаторы напряжения RM15 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95172-25 |
| Наименование | Трансформаторы напряжения |
| Модель | RM15 |
Производитель / Заявитель
Фирма "RS ISOLSEC", Франция
Поверка
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 95172-25: Описание типа | Скачать | 564 КБ | |
| 95172-25: Методика поверки | Скачать | 68.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения RM15 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными трансформаторами с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток помещены в клеммной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.
Трансформаторы имеют заводские номера 14/360670/1, 14/360670/2, 14/360670/3, 14/360669/1, 14/360669/2, 14/360669/3, 15/360673/1, 15/360673/2, 15/360673/3.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами методом типографской печати на наклеиваемой на корпус трансформатора табличке.
Нанесение знака поверки на трансформаторы не предусмотрено.

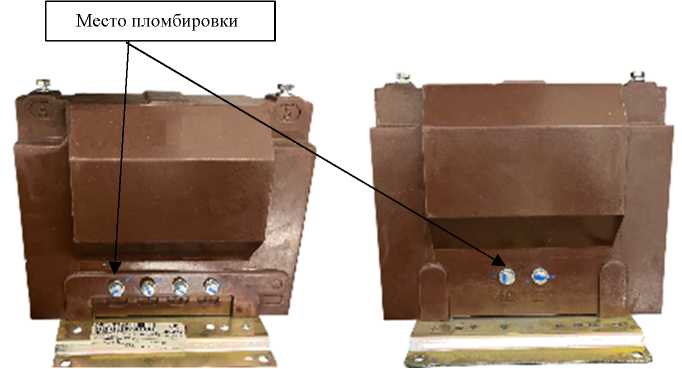

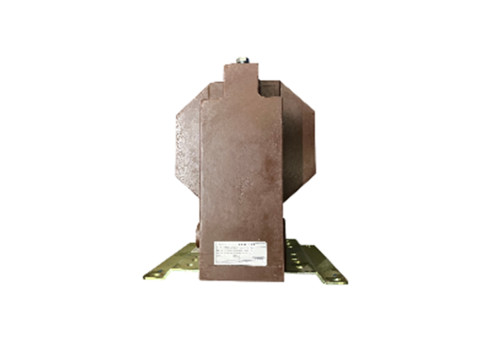

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования представлены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
10,5Л/3 |
|
Номинальное напряжение вторичных обмоток, кВ |
0,1Л/3 |
|
Класс точности вторичных обмоток по ГОСТ 1983-2015 |
1 |
|
Номинальная мощность основной вторичных обмоток при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
20 |
|
Номинальная частота напряжения сети, Г ц |
50 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплектность СИ приведена в таблице 3.
Таблица 3 - Комплектность СИ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор напряжения |
RM15 |
9 |
|
Паспорт |
- |
9 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
