Полуприцепы-цистерны ELLINGHAUS
| Номер в ГРСИ РФ: | 95178-25 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | Фирма "ELLINGHAUS", Германия |
Полуприцепы-цистерны ELLINGHAUS (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95178-25 | |||||||||
| Наименование | Полуприцепы-цистерны | |||||||||
| Модель | ELLINGHAUS | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fe88db94-1e06-8cd2-9fd7-7771c8da8611 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ELLINGHAUS, Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95178-25: Описание типа
2025-95178-25.pdf
|
Скачать | 254.5 КБ | |
|
95178-25: Методика поверки
2025-mp95178-25.pdf
|
Скачать | 71.2 КБ |
Описание типа
Назначение
Полуприцепы-цистерны ELLINGHAUS (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении их нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоят из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Цистерна состоит из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
Каждая секция ППЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.

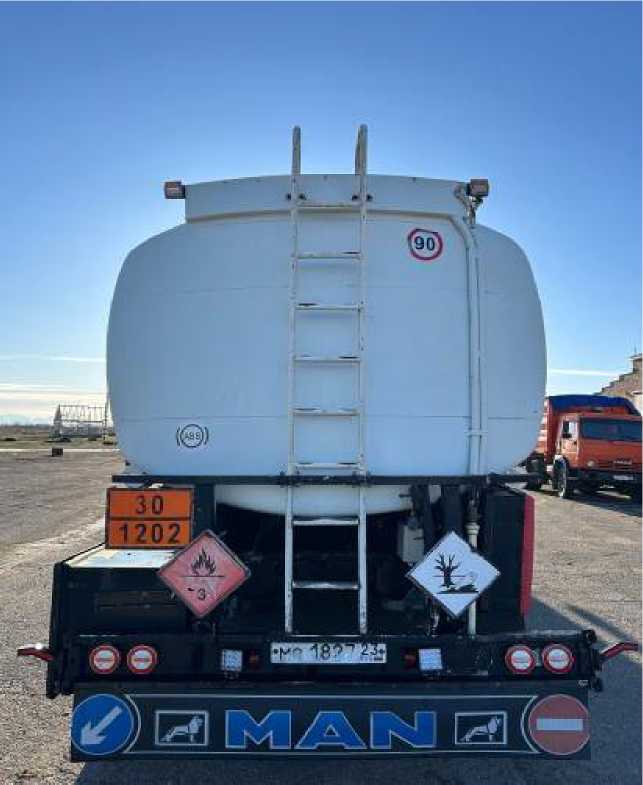

Общий вид полуприцепов-цистерн ELLINGHAUS зав. №№ 871217, 851137 и схема пломбировки представлены на рисунках 1-5.

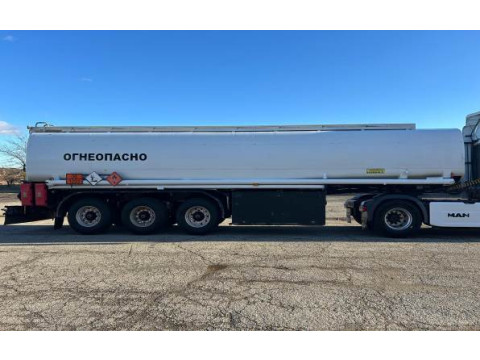

Рисунок 1 - Общий вид полуприцепа-цистерны ELLINGHAUS зав. №871217

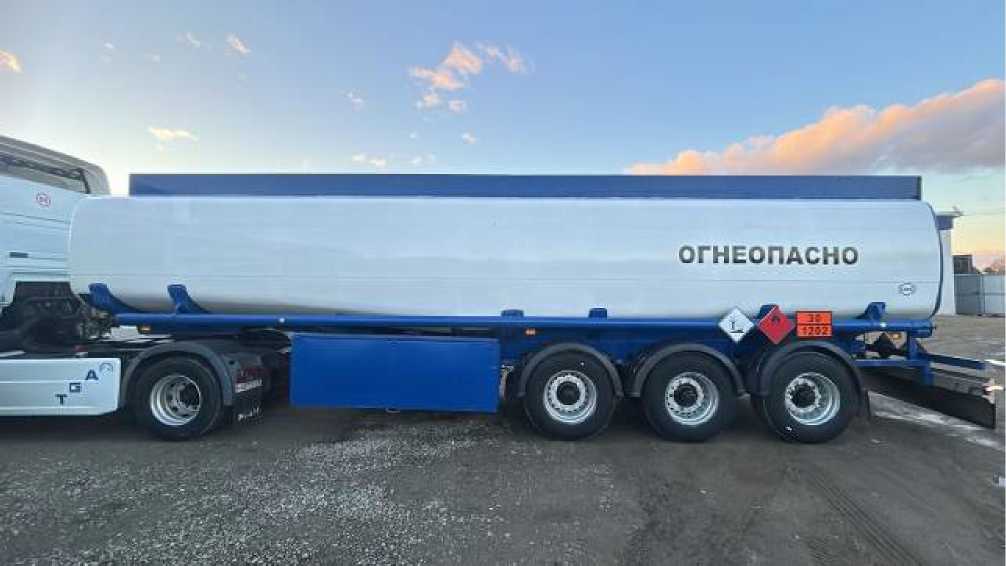

Рисунок 3 - Общий вид полуприцепа-цистерны ELLINGHAUS зав. № 851137
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 5.
Верхний борт Б (4: Г)

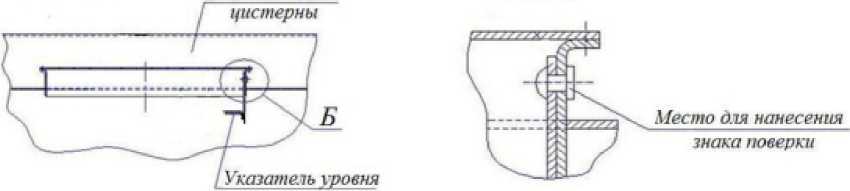

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочные таблички установлены на передней части рамы ППЦ.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
36200 |
|
Количество секций, шт. |
6 |
|
Номинальная вместимость секций, дм3 1 секция, дм3 |
7400 |
|
2 секция, дм3 |
5000 |
|
3 секция, дм3 |
5000 |
|
4 секция, дм3 |
4000 |
|
5 секция, дм3 |
7400 |
|
6 секция, дм3 |
7400 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
6600 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
ELLINGHAUS |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна ELLINGHAUS», раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
