Система измерений количества и показателей качества нефтепродуктов мобильная № 199/1
| Номер в ГРСИ РФ: | 95184-25 |
|---|---|
| Производитель / заявитель: | АО "Транснефть-Дружба", г.Брянск |
Система измерений количества и показателей качества нефтепродуктов мобильная № 199/1 (далее - СИКНП) предназначена для автоматизированных измерений массы и показателей качества нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95184-25 |
| Наименование | Система измерений количества и показателей качества нефтепродуктов мобильная № 199/1 |
Производитель / Заявитель
Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба"), г. Брянск
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 11.05.2025 |
Поверители
Скачать
| 95184-25: Описание типа | Скачать | 474.9 КБ | |
| 95184-25: Методика поверки | Скачать | 1.4 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефтепродуктов мобильная № 199/1 (далее - СИКНП) предназначена для автоматизированных измерений массы и показателей качества нефтепродуктов.
Описание
Принцип действия СИКНП основан на использовании косвенного метода динамических измерений массы нефтепродукта, основанного на измерениях объема нефтепродукта с применением счетчика жидкости и преобразователей плотности, температуры, давления. Выходные сигналы счетчика жидкости и преобразователей поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродукта по реализованному в нем алгоритму.
СИКНП, заводской номер 199/1, представляет собой единичный экземпляр средства измерений и оборудования целевого назначения, состоящей из блока измерительных линий, состоящего из одной измерительной линии (ИЛ), блока измерений показателей качества (далее -БИК), пробозаборного устройства щелевого типа, системы сбора и обработки информации и системы дренажа, смонтированных на базе автомобильного полуприцепа, совместно с трубопоршневой поверочной установкой 1-го разряда.
СИКНП может эксплуатироваться как с мобильной операторной, смонтированной на автомобильном шасси, так и без неё. В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора. Общий вид СИКНП и мобильной операторной показан на рисунке 1,2.

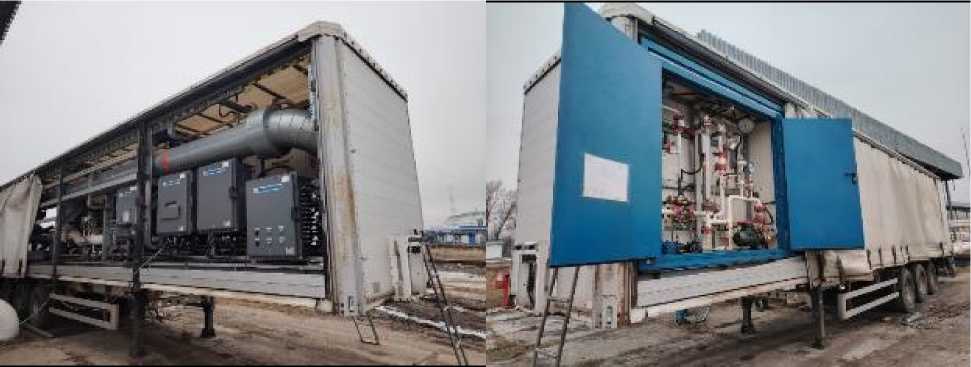

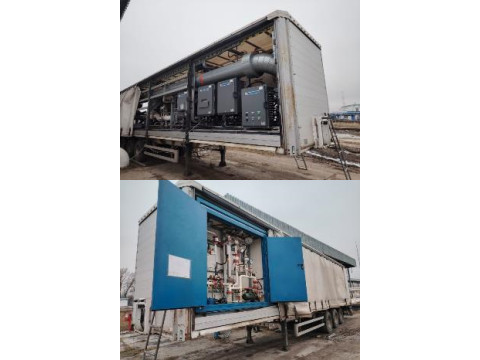

Рисунок 1 - Общий вид СИКНП

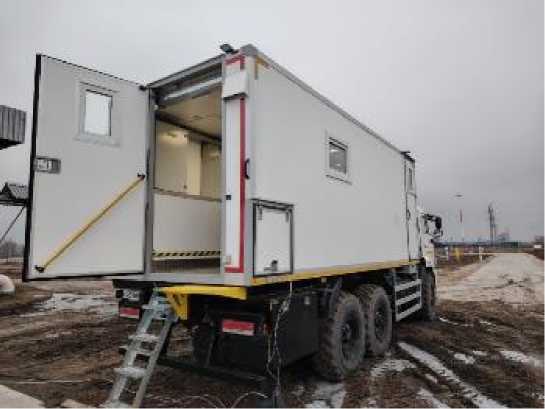

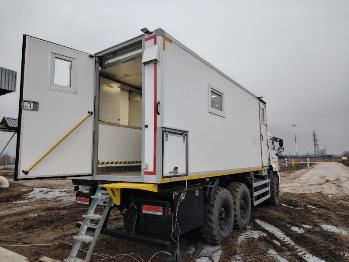

Рисунок 2 - Общий вид мобильной операторной
Монтаж и наладка СИКНП осуществлены в соответствии с проектной и эксплуатационной документацией на СИКНП и ее компоненты.
В составе СИКНП применены средства измерений (СИ) утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКНП
|
Наименование и тип СИ |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчик жидкости камерный лопастной Smith Meter исполнения JA10 модели S3 (далее - ПР) |
64790-16 |
|
Преобразователь плотности жидкости измерительный модели 7835 (далее - ПП) |
52638-13 |
|
Датчики давления Агат-100МТ |
74779-19 |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
|
Установка поверочная трубопоршневая двунаправленная OGSB (далее - ПУ) |
62207-15 |
|
Наименование и тип СИ |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
В состав СИКНП входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов.
СИКНП обеспечивает выполнение следующих основных функций:
- втоматическое измерение объемного расхода, объема и массы нефтепродукта;
- автоматическое измерение объема по ИЛ;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефтепродукта с применением БИК СИКНП (плотность, температура, давление);
- проведение поверки и контроля метрологических характеристик (КМХ) счетчиков жидкости и преобразователей объемного и массового расходов с применением ПУ из состава СИКНП в автоматизированном режиме без нарушения процесса измерений;
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку СИ (ПР, ПП, ИВК, ПУ) на месте эксплуатации;
- KMX СИ (ПР, ПП) на месте эксплуатации;
- автоматический и ручной отбор проб нефтепродукта;
- контроль параметров измеряемого потока, их индикацию, и сигнализацию нарушений установленных границ;
- защиту программного обеспечения и информации от несанкционированного доступа.
Заводской номер СИКНП нанесен типографским способом на информационную табличку, представленную на рисунке 3, закрепленную на СИКНП, а также указан в эксплуатационной документации СИКНП типографским способом. Формат нанесения заводского номера - буквенно-числовой.
Пломбирование СИКНП не предусмотрено.
Нанесение знака поверки на СИКНП не предусмотрено.

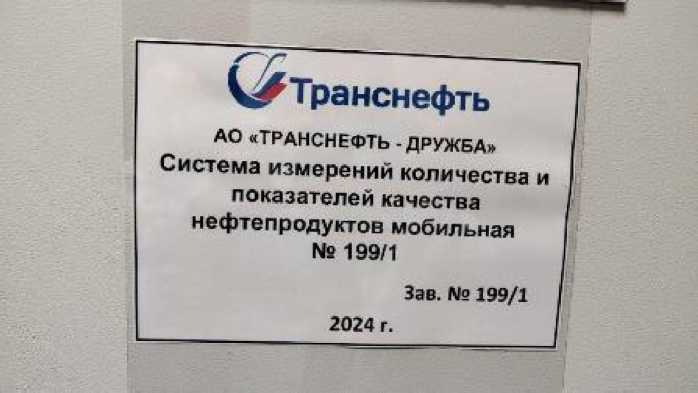

Рисунок 3 - Информационная табличка СИКНП
Программное обеспечение
Программное обеспечение (ПО) СИКНП обеспечивает реализацию функций СИКНП.
Защита ПО СИКНП от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКНП защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКНП приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИКНП
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Anal ogC onverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационное наименование ПО |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационное наименование ПО |
KMH PP AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32. | |
Технические характеристики
Таблица 3 - Метрологические характеристики СИКНП
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефтепродуктов через СИКНП*, м3/ч |
от 22,0 до 550,0 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродукта, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений объема нефтепродукта, % |
±0,15 |
|
Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКНП и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Дизельное топливо ЕВРО по ГОСТ 32511-2013 и ТР ТС 013/2011 |
|
Температура нефтепродукта, °С |
от -10 до +40 |
|
Диапазон измерений давления нефтепродукта, МПа |
от 0,1 до 1,6 |
|
Плотность измеряемой среды при температуре 15 °С, кг/м3 |
от 820 до 845 |
|
Содержание свободного газа в измеряемой среде |
не допускается |
|
Режим работы СИКНП |
периодический |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
22 0 - 22 / 3 8 0 - 37 50±1 |
|
Условия эксплуатации СИКНП: - температура окружающей среды, °С |
от -29 до +40 |
|
Масса СИКНП, кг, не более Масса мобильной операторной, кг, не более |
24000 22500 |
|
Габаритные размеры СИКНП, мм, не более: - высота - ширина - длина Габаритные размеры мобильной операторной, мм, не более: - высота - ширина - длина |
4000 2380 13620 3995 2500 8650 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКНП типографским способом.
Комплектность
Таблица 6 - Комплектность СИКНП
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и показателей качества нефтепродуктов мобильная № 199/1 |
_ |
1 шт. |
|
Инструкция по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в документе «Инструкция. Масса нефтепродуктов. Методика измерений мобильной системой измерений количества и показателей качества нефтепродуктов № 199/1», свидетельство об аттестации методики (метода) измерений № 448-RA.RU.312546-2024 от 25.11.2024.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.3.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
