Датчики уровня топлива Omnicomm LLS 5
| Номер в ГРСИ РФ: | 95186-25 |
|---|---|
| Категория: | Датчики уровня |
| Производитель / заявитель: | ООО "Омникомм Технологии", г.Щелково |
Датчики уровня топлива Omnicomm LLS 5 (далее - датчики) предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95186-25 |
| Наименование | Датчики уровня топлива |
| Модель | Omnicomm LLS 5 |
| Срок свидетельства (Или заводской номер) | 16.04.2030 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Омникомм Технологии" (ООО "Омникомм Технологии"), г. Щелково, Московская обл.
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм, 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ± 3 мм |
| Актуальность информации | 11.05.2025 |
Поверители
Скачать
| 95186-25: Описание типа | Скачать | 384.7 КБ | |
| 95186-25: Методика поверки | Скачать | 1.1 MБ |
Описание типа
Назначение
Датчики уровня топлива Omnicomm LLS 5 (далее - датчики) предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.
Описание
Принцип действия датчиков основан на преобразовании электронным блоком электрической емкости чувствительного элемента, изменяющийся пропорционально уровню топлива в цифровой код для передачи по интерфейсам RS-232, RS-485.
Датчики уровня состоят из электронного блока, вмещающим в себя узел питания, узел гальванической развязки, микроконтроллер, генератор, датчик температуры и узел последовательного интерфейса, с внутренней полостью, залитой компаундом и выведенным передающим кабелем и чувствительного элемента, выполненным в виде алюминиевой полой трубки с алюминиевым стержнем внутри.
Датчики выпускаются в нескольких модификациях в зависимости от длины чувствительного элемента.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки на корпус электронного блока датчика.
Заводской номер датчиков состоит из номера модели, информации о гарантии, шифра длины чувствительного элемента и порядкового номера.
Заводской номер имеет следующую структуру:
50160ABCCCCCC,
где 50160 - номер модели;
A - информация о гарантии
|
Индекс |
Обозначение |
|
0 |
стандартное исполнение |
|
1 |
расширенная гарантия |
B - шифр длины чувствительного элемента
|
Индекс |
Длина чувствительного элемента, мм |
|
0 |
700 |
|
1 |
1000 |
|
2 |
1500 |
|
3 |
2000 |
|
4 |
2500 |
|
5 |
3000 |
CCCCCC - порядковый номер датчика
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид датчиков представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2

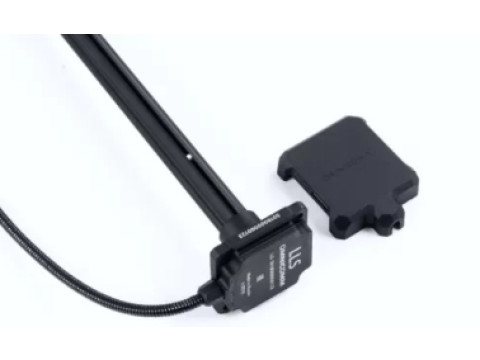

Рисунок 1 - Общий вид датчиков уровня топлива Omnicomm LLS 5
Рисунок 2 - Общий вид маркировочной таблички
Пломбирование датчиков уровня от несанкционированного доступа не предусмотрено.
Ограничение несанкционированного доступа к узлам датчиков обеспечено конструкцией корпуса электронного блока.
При монтаже датчиков предусмотрено пломбирование крепежа, а также разъема. Схема пломбировки и обозначение мест установки пломб монтажной организации представлены на рисунке 2.
а)
б)

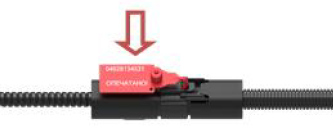

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы монтажной организации
а) схема пломбирования крышки датчика уровня; б) схема пломбировки разъема
Программное обеспечение
Датчики уровня имеют встроенное микропрограммное обеспечение (далее - ПО), имеющее метрологически значимую часть. Встроенное ПО обеспечивает идентификацию, сбор, обработку, регистрацию и передачу данных. ПО защищено шифрованием.
Датчики уровня топлива поддерживают работу с программным обеспечением (далее -ПО) «Omnicomm Configurator», устанавливаемым на внешний персональный компьютер и предназначенным для конфигурирования датчиков уровня и отображения результатов измерений. ПО «Omnicomm Configurator» не имеет метрологически значимой части и не оказывает влияния на метрологически значимую часть ПО.
Защита ВПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные микропрограммного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.хх.хх |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
* _ __ ___ _ /Л/Л _ /Л/Л «хх» принимает значения от 00 до 90. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня1), мм |
от 150 до 3000 |
|
Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений уровня погрешности, % |
±0,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня, вызванной изменением температуры окружающей среды от температуры (20±5) °С в диапазоне температур от минус 40 °С до плюс 60 °С на каждые 10 °С, %2) |
±0,15 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня, вызванной изменением температуры окружающей среды от температуры (20±5) °С в диапазоне температур от плюс 60 °С до плюс 80 °С на каждые 10 °С, %2) |
±0,25 |
|
1) Указан максимальный диапазон измерений, фактический диапазон измерений указывается структуре наименования модификации. 2) Дополнительная погрешность суммируется с основной арифметически. | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 7 до 75 |
|
Ток потребления, мА, не более |
40 |
|
Потребляемая мощность, В^А, не более |
0,4 |
|
Габаритные размеры(ДхШхВ), мм, не более |
87,3x83,5x21+L1) |
|
Масса, кг, не более |
2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +80 |
|
- относительная влажность, %, не более |
95% |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Интерфейсы выдачи выходного сигнала |
RS-232, RS-485 |
|
Программируемая скорость передачи по интерфейсу, бит/с |
1200, 2400, 4800, 7200, 9600, 14 400, 19 200, 38 400, 57 600, 115 200 |
|
Диапазон изменения цифрового кода, соответствующего минимальному значению измеряемого уровня |
от 0 до 4094 |
|
Диапазон изменения цифрового кода, соответствующего максимальному значению измеряемого уровня |
от 1 до 4095 |
|
Период измерения, с |
1 |
|
Степень защиты датчика от проникновения внешних твердых предметов и воды согласно ГОСТ 14254-2015 |
IP69K |
|
1) L - длина чувствительного элемента, мм | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100 000 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится методом печати на титульный лист паспорт и руководства по эксплуатации и методом гравировки на корпус датчика.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик уровня топлива* |
Omnicomm LLS 5 |
1 шт. |
|
Комплект монтажных элементов |
- |
1 комплект |
|
Кабель монтажный |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* - модификация определяется договором поставки | ||
Сведения о методах измерений
приведены в разделе «Быстрый старт» документа «Датчики уровня топлива Omnicomm LLS 5. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;
ТУ 29.32.30.160-020-03066711-2017 Датчики уровня топлива Omnicomm LLS 5. Технические условия.
