Анализаторы оптико-эмиссионные CXR-1000
| Номер в ГРСИ РФ: | 95200-25 |
|---|---|
| Производитель / заявитель: | Shandong Dongyi Photoelectric Instruments Co., Ltd., Китай |
Анализаторы оптико-эмиссионные CXR-1000 (далее - анализаторы) предназначены для проведения количественного химического анализа состава металлов и сплавов методом эмиссионного анализа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95200-25 |
| Действует | по 15.04.2030 |
| Наименование | Анализаторы оптико-эмиссионные |
| Модель | CXR-1000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5cebdbe1-ede3-c1bb-4b50-d7c40a32ca0c |
Производитель / Заявитель
Shandong Dongyi Photoelectric Instruments Co., Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95200-25: Описание типа
2025-95200-25.pdf
|
Скачать | 359.6 КБ | |
|
95200-25: Методика поверки
2025-mp95200-25.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Анализаторы оптико-эмиссионные CXR-1000 (далее - анализаторы) предназначены для проведения количественного химического анализа состава металлов и сплавов методом эмиссионного анализа.
Описание
Принцип действия анализаторов основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.
Конструктивно анализаторы представляют собой напольные лабораторные приборы, состоящие из источника возбуждения спектров с цифровым управлением, оптической системы, а также автоматизированной системы управления и регистрации на базе персонального компьютера.
Вакуумная оптическая система, собранная по схеме Пашена-Рунге, состоит из вогнутой дифракционной решетки, набора аналитических каналов на основе фотоэлектронных умножителей (ФЭУ), системы термостабилизации. Световой поток попадает на решетку, отражается, разлагается в спектр и далее регистрируется с помощью ФЭУ, установленных на соответствующие длины волны конкретного элемента (аналитических каналов).
Массовая доля элемента пробы определяется по градуировочным зависимостям, построенным на отношении интенсивности эмиссионного излучения и массовой доли элемента в градуировочных образцах. Весь анализ и расчет массовой доли элемента пробы выполняется системой управления с помощью специально разработанного программного обеспечения.
Анализаторы выпускаются в двух модификациях: CXR-1000M и CXR-1000S, идентичных по внешнему виду и метрологическим характеристикам, различных по возможному максимальному количеству устанавливаемых аналитических каналов - до 60 шт. в модификации CXR-1000M и до 80 шт. в модификации CXR-1000S.
Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается в серо-синие цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером располагается на задней стенке анализатора. Серийный номер имеет буквенно-цифровой формат, наносится методом лазерной печати. Общий вид анализатора представлен на рисунке 1. Маркировочная табличка анализатора представлена на рисунке 2.

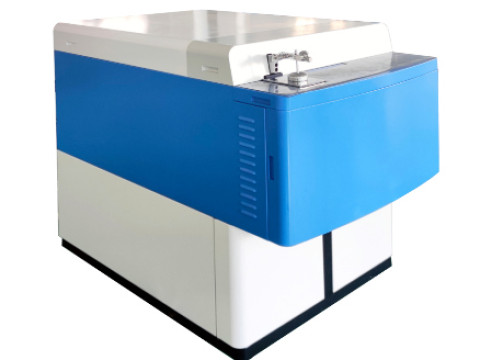

Рисунок 1 - Общий вид анализаторов оптико-эмиссионных CXR-1000
Рисунок 2 - Маркировочная табличка анализатора оптико-эмиссионного CXR-1000
Нанесение знака поверки на анализатор и пломбирование анализатора не предусмотрено.
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Spark Master |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.105.25 |
|
Цифровой идентификатор ПО |
- |
|
Примечание - В номере версии неизменяемая часть «1.» - отвечает за метрологически значимую часть ПО | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли элементов1), % |
от 0,0001 до 100 |
|
Предел допускаемого относительного среднеквадратического отклонения результатов измерений массовой доли элементов, %, в поддиапазонах измерений: от 0,0001 до 0,01 включ. св. 0,01 до 0,1 включ. св. 0,1 до 50 включ. св. 50 до 100 включ. |
10 5 1,5 1,5 |
|
Пределы допускаемой относительной погрешности измерений массовой доли элементов, %, в поддиапазонах измерений: от 0,0001 до 0,01 включ. св. 0,01 до 0,1 включ. св. 0,1 до 50 включ. св. 50 до 100 включ. |
±15 ±10 ±3 ±3 |
|
1) Диапазон измерений может быть ограничен изготовителем в соответствии с требованиями пользователя, указывается в Паспорте на конкретный экземпляр анализатора и не может быть изменен в процессе эксплуатации | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 120 до 900 |
|
Диапазон показаний массовой доли элементов, % |
от 0,00001 до 100 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220±22 50 |
|
Потребляемая мощность, Вт, не более |
1000 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
1420 920 1300 |
|
Масса, кг, не более |
400 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсата), %, не более |
от +5 до +30 80 |
Знак утверждения типа
наносится на титульные листы Руководства по эксплуатации и Паспорта методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Анализатор оптико-эмиссионный |
CXR-1000 |
1 шт. |
|
2 Персональный компьютер |
- |
1 шт. |
|
3 Программное обеспечение |
- |
1 шт. |
|
4 Руководство по эксплуатации |
- |
1 экз. |
|
5 Методика поверки |
- |
1 экз. |
|
6 Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 3 «Обычная эксплуатация анализатора» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
ГОСТ Р 54153-2010 Сталь. Метод атомно-эмиссионного спектрального анализа;
Техническая документация Shandong Dongyi Photoelectric Instruments Co., Ltd., Китай.
