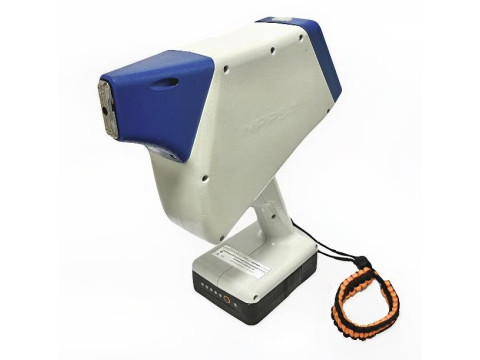

Спектрометры лазерные портативные ЛИС-03
| Номер в ГРСИ РФ: | 95208-25 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "НПП Структурная диагностика", г.Екатеринбург |
Спектрометры лазерные портативные ЛИС-03 (далее - спектрометры) предназначены для измерений массовой доли химических элементов в металлах и сплавах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95208-25 |
| Наименование | Спектрометры лазерные портативные |
| Модель | ЛИС-03 |
| Идентификатор записи ФИФ ОЕИ | b497f0f1-4254-9159-d375-e97cc66e465f |
Производитель / Заявитель
ООО «НПП «Структурная диагностика», РОССИЯ, 620092, г. Екатеринбург, ул. Конструкторов, д. 5, офис 303
Поверка
| Межповерочный интервал / Периодичность поверки | 12 (мес.) |
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 62 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95208-25: Описание типа
2025-95208-25.pdf
|
Скачать | 327.7 КБ | |
|
95208-25: Методика поверки
2025-mp95208-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Спектрометры лазерные портативные ЛИС-03 (далее - спектрометры) предназначены для измерений массовой доли химических элементов в металлах и сплавах.
Описание
Принцип действия спектрометров основан на определении интенсивности эмиссии излучения, образующегося при ионизации атомов пробы с помощью лазера.
Конструктивно спектрометры выполнены в едином корпусе и состоят из источника возбуждения спектров - твердотельного лазера с длиной волны 1064 нм, оптической системы, детектора и системы управления и обработки данных.
Корпус спектрометров изготавливают из пластмассы, окрашиваемой в цвета, которые определяет изготовитель.
Каждый экземпляр спектрометра имеет серийный номер, расположенный на нижней панели средства измерений. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на спектрометр не предусмотрено.
Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометры представлено на рисунке 2.

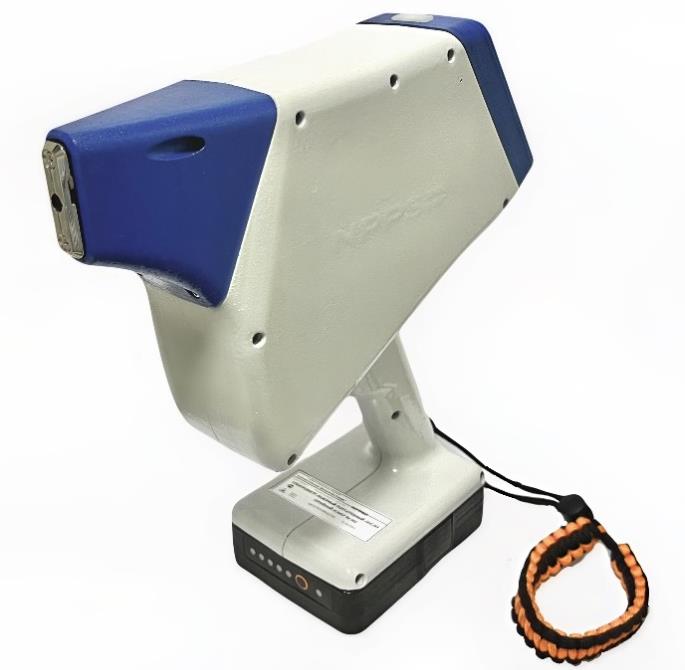

Рисунок 1 - Общий вид спектрометра
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на спектрометр
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить настройку спектрометра, контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LIS |
|
Номер версии (идентификационный номер) ПО |
3.X.X* |
|
Цифровой идентификатор ПО |
- |
|
* X относится к метрологически незначимой части и принимает значения от 0 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 177 до 370 |
|
Спектральное разрешение, нм, не более* |
0,5 |
|
Чувствительность, мВ^нм/%, не менее** |
8 000 |
|
Предел допускаемого относительного СКО выходного сигнала, %*** |
10 |
|
Нестабильность выходного сигнала спектрометра, %, не более*** |
10 |
|
Наименование характеристики |
Значение |
|
* значение нормировано для Ni (221,65 нм). * * значение нормировано для элементов с массовой долей в стандартных образцах сталей: C (193,09 нм) не более 1 %, Cr (313,20 нм) не более 5 %, Mn (279,48 нм) не более 12 %, Si (288,16 нм) не более 3 %, Ni (221,65 нм) не более 12 %. * ** значение нормировано для элементов C (193,09 нм), Cr (313,20 нм), Mn (279,48 нм), Si (288,16 нм), Ni (221,65 нм) в стандартных образцах сталей с массовой долей не менее 0,05 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания | |
|
- напряжение переменного тока, В |
220±20 |
|
- частота переменного тока, Г ц |
50 |
|
- напряжение постоянного тока, В |
14,6±2,6 |
|
Габаритные размеры, мм, не более | |
|
- высота |
305 |
|
- ширина |
285 |
|
- длина |
110 |
|
Масса, кг, не более |
2,1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность, % |
от 20 до 98 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр лазерный портативный |
ЛИС-03 |
1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
Транспортировочный кейс |
- |
1 шт. |
|
Сменный аккумуляторный блок |
- |
2 шт. |
|
Контрольный образец |
- |
1 шт. |
|
Запасное защитное стекло |
- |
1 шт. |
|
Защитный чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз.* |
|
Паспорт |
- |
1 экз. |
|
* В электронном виде | ||
Сведения о методах измерений
приведены в документе «Спектрометр лазерный портативный ЛИС-03. Руководство по эксплуатации», раздел «Методика проведения измерений».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ТУ 26.51.53-003-35462978-2024 «Спектрометр лазерный портативный ЛИС-03.
Технические условия».
