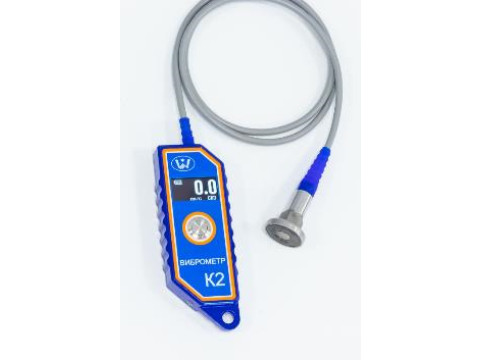

Приборы для измерений виброскорости Виброметр-К2
| Номер в ГРСИ РФ: | 95209-25 |
|---|---|
| Производитель / заявитель: | ООО Производственно-внедренческая фирма "Вибро-Центр", г.Пермь |
Приборы для измерения виброскорости Виброметр-К2 (далее - приборы), предназначены для измерения среднеквадратического значения (далее - СКЗ) виброскорости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95209-25 |
| Действует | по 21.04.2030 |
| Наименование | Приборы для измерений виброскорости |
| Модель | Виброметр-К2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7c139b82-1a2c-2ceb-4115-fea341287bd5 |
Производитель / Заявитель
Общество с ограниченной ответственностью Производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр"), Пермский край, д. Ванюки
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 34 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95209-25: Описание типа
2025-95209-25.pdf
|
Скачать | 484.1 КБ | |
|
95209-25: Методика поверки
2025-mp95209-25.pdf
|
Скачать | 870.7 КБ |
Описание типа
Назначение
Приборы для измерения виброскорости Виброметр-К2 (далее - приборы), предназначены для измерения среднеквадратического значения (далее - СКЗ) виброскорости.
Описание
Принцип действия приборов основан на преобразовании вибрации контролируемого агрегата в электрический сигнал и дальнейшей его обработке.
Приборы конструктивно состоят из измерительного блока и выносного вибропреобразователя. На передней панели измерительного блока расположен жидкокристаллический экран для вывода результатов измерений.
Приборы для измерения виброскорости Виброметр-К2 выпускаются в двух модификациях - Виброметр-К2 и Виброметр-К2 (М), которые различаются материалом, из которого выполнен корпус измерительного блока, типом вибропреобразователя и способом его подключения к измерительному блоку: неразъемное подключение вибропреобразователя для модификации Виброметр-К2 (М) и разъемное подключение вибропреобразователя Vibro Sensor для модификации Виброметр-К2. Питание приборов осуществляется от встроенного аккумулятора.
Общий вид приборов для измерения виброскорости Виброметр-К2 (М) приведён на рисунке 1, общий вид приборов для измерения виброскорости Виброметр-К2 приведён на рисунке 2, маркировочные таблички с местом нанесения заводских номеров приборов для измерения виброскорости Виброметр-К2 приведены на рисунке 3, общий вид вибропреобразователя Vibro Sensor приведен на рисунке 4.
Заводской номер прибора в виде цифрового обозначения наносится на маркировочную табличку, расположенную на корпусе измерительного блока. Заводской номер вибропреобразователя Vibro Sensor наносится на корпус вибропреобразователя.
Опломбирование от несанкционированного доступа приборов не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

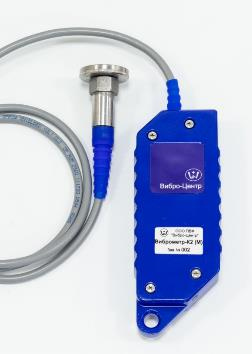

Рисунок 1 - Общий вид приборов для измерения виброскорости Виброметр-К2 (М)

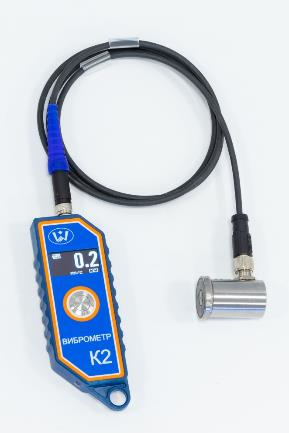

Рисунок 2 -Общий вид приборов для измерения виброскорости Виброметр-К2
Рисунок 3 - Маркировочные таблички с местом нанесения заводских номеров приборов для измерения виброскорости Виброметр-К2
Рисунок 4 - Общий вид вибропреобразователя Vibro Sensor
Место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 1 до 100 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности измерений виброскорости на базовой частоте 79,6 Гц, %: - в диапазоне измерений от 1 до 5 мм/с включ. - в диапазоне измерений св. 5 до 100 мм/с включ. |
±10 ±5 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 79,6 Гц в диапазонах частот, %, не более: - св. 20 до 800 Гц включ. - от 10 до 20 Гц включ. и св. 800 до 1000 Гц |
±10 от -20 до +10 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, % |
±5 |
Таблица 2 - Технические характеристики
|
Наименование параметра |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от -20 до +50 |
|
Габаритные размеры, мм, не более: - измерительный блок Виброметр-К2 (М) (длинахширинахвысота) - измерительный блок Виброметр-К2 (длинахширинахвысота) - вибропреобразователь модификации Виброметр-К2 (М) (диаметр хвысота) - вибропреобразователь Vibro Sensor (диаметрхвысотахширина) |
146х54х23 146х45х16 024х45 033х45х46 |
|
Масса, кг, не более: - прибор Виброметр-К2 (М) с вибропреобразователем - измерительный блок Виброметр-К2 - вибропреобразователь Vibro Sensor |
0,35 0,25 0,15 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и формуляра типографским способом или методом печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Приборы для измерения виброскорости |
Виброметр-К2 (М)/ Виброметр-К2 |
1 шт. |
|
Формуляр |
ВЦ.402243.035 ФО |
1 экз. |
|
Руководство по эксплуатации |
ВЦ.402243.035 РЭ |
1 экз. |
|
Вибропреобразователь |
Неразъемный/Vibro Sensor |
1 шт. |
|
Дополнительные принадлежности* |
1 компл. | |
|
* состав в зависимости от заказа | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации ВЦ.402243.035 РЭ «Приборы для измерения виброскорости Виброметр-К2», раздел 6 «Работа с прибором».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ ВЦ.402243.035. «Приборы для измерения виброскорости Виброметр-К2. Технические условия».
