Системы противоаварийной защиты НТпро-TFS600

Назначение

Системы противоаварийной защиты HTnpo-TFS600 (далее по тексту - комплексы) предназначены для измерений силы постоянного электрического тока.

Описание

Системы противоаварийной защиты НTпpo-TFS600 представляют собой измерительно-вычислительные и управляющие комплексы функциональной безопасности, предназначенные для использования в системах аварийного отключения (ESD), системах обнаружения пожара и газа (F&GS) и системах управления горелкой (BMS).

Принцип действия комплексов заключается в непрерывном измерении входных сигналов силы постоянного тока, преобразований аналоговых сигналов в цифровой код при помощи 16-бит разрядного АЦП и последующей передаче измеренных значений в виде цифровых сигналов в модуль ЦПУ для регистрации и архивировании измеренных значений, с последующей передачей по каналам связи для отображения данных на операторских и инженерных станциях, а также формировании выходных информационных, управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.

Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.

Измерительные каналы формируются на базе следующих компонентов:

- многоканальных терминальных плат, обеспечивающих подключение внешних линий связи к модулям входных сигналов;

- многоканальных модулей входных сигналов, осуществляющих прием и преобразование входных электрических сигналов;

- модулей ЦПУ, осуществляющих обработку измерительной информации, полученной от модулей входных сигналов, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, и отображения результатов измерений на инженерных или операторских станциях на базе ПК.

В общем случае, в состав комплексов входят следующие основные компоненты:

- основное шасси KT600A установленное в 19-дюймовую стойку;

- функциональные модули, которые устанавливаются в основное шасси. Возможно размещение до 14 функциональных модулей в основном шасси.

- многоканальные терминальные платы, устанавливаемые на панели стойки и подключенные к соответствующим каналам функциональных модулей:

- KT641A - 32-канальная терминальная плата цифровых входов;

- KT642A - 32-канальная терминальная плата релейного блока;

- KT643A - 32-канальная терминальная плата аналоговых входов.

- коммутирующие кабели связи (шины I/O) KT673-1.5, предназначенные для коммутации основного шасси и шасси расширений с терминальными платами.

- функциональные модули:

- KT604A - модуль управления системным режимом;

- KT610A - модуль ЦПУ;

- KT620A - сетевой коммуникационный модуль;

- KT631A - 32-канальный модуль цифрового ввода;

- KT632A - 32-канальный модуль цифрового вывода;

- KT633A - 32-канальный модуль аналогового ввода;

- KT642A_TR - 8-канальный выходной релейный блок.

- модуль управления питанием KT603A, преобразующий напряжение питания переменного тока внешнего источника в 24 В постоянного тока, устанавливаемый в основное шасси.

Заводской номер комплексов в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр и разделенного тире, наносится на идентификационную табличку методом печати, наклеиваемую на левую боковую сторону основного шасси.

Место нанесения знака поверки не предусмотрено.

Пломбирование комплексов не предусмотрено. Защита от несанкционированного доступа предусмотрена виде переключателя на передней панели модуля управления системным режимом основного шасси, который блокирует конфигурирование комплексов и переключается специализированным ключом. Предусмотрено закрытие стойки на ключ.

Архитектура комплексов приведена на рисунке 1.

Общий вид комплексов и вид слева основного шасси комплексов с указанием места нанесения идентификационной таблички, знака утверждения типа и заводского номера приведен на рисунке 2.

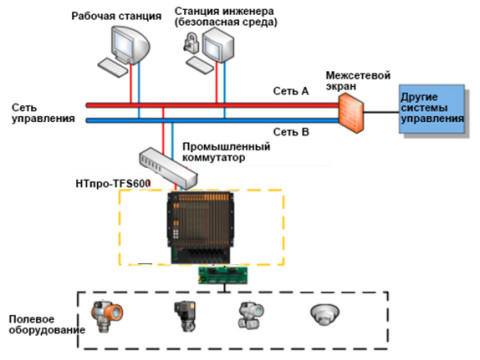

Рисунок 1 - Архитектура комплексов HTnpo-TFS600

Место нанесения знака утверждения типа

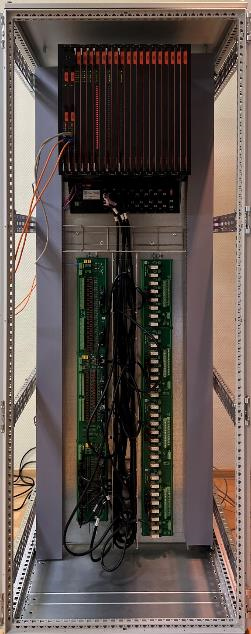

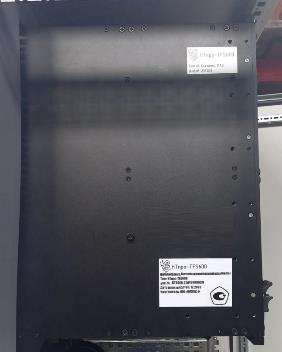

Рисунок 2 - Общий вид комплексов и вид слева основного шасси с указанием мест расположения идентификационной таблички, мест нанесения знака утверждения типа и заводского номера.

Программное обеспечение

Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.

Встроенным ПО является ПО модулей, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.

Внешнее ПО верхнего уровня «SafetyPro» позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненных измерений и не вносит изменения в измерительную и другую информацию. Предусмотрено разделение прав пользователей и защита паролем.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО комплексов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на идентификационную табличку методом печати, наклеиваемую на левую боковую сторону основного шасси согласно схеме, указанной на рисунке 2 и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 «Общее описание» руководства по эксплуатации НТПР.424359.001 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;

НТПР.424359.001 ТУ «Системы противоаварийной защиты НТпро-TFS600.

Технические условия».
