Модули аналогового ввода МР-0101
| Номер в ГРСИ РФ: | 95232-25 |
|---|---|
| Производитель / заявитель: | ЗАО "ОКБ "Аэрокосмические системы", г.Дубна |
Модули аналогового ввода МР-0101 (далее - модули) предназначены для преобразования входных аналоговых сигналов напряжения постоянного тока в цифровой формат и передачи результатов измерений для дальнейшей их обработки и хранения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95232-25 |
| Действует | по 16.04.2030 |
| Наименование | Модули аналогового ввода |
| Модель | МР-0101 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 46b5ddee-74c5-22d6-d0b3-3ba242b27c19 |
Производитель / Заявитель
Акционерное общество "Опытно-конструкторское бюро "Аэрокосмические системы" (АО "ОКБ "Аэрокосмические системы"), Московская обл., г. Дубна
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95232-25: Описание типа
2025-95232-25.pdf
|
Скачать | 471.5 КБ | |
|
95232-25: Методика поверки
2025-mp95232-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Модули аналогового ввода МР-0101 (далее - модули) предназначены для преобразования входных аналоговых сигналов напряжения постоянного тока в цифровой формат и передачи результатов измерений для дальнейшей их обработки и хранения.
Описание
Принцип действия модулей основан на преобразовании напряжения постоянного тока аналого-цифровыми преобразователями в цифровой код с последующей обработкой и передачей в персональный компьютер. Значения измеряемого напряжения отображаются в окне управляющего программного обеспечения (далее - ПО).
Модули имеет 8 независимых дифференциальных аналоговых входов для измерения значения напряжения постоянного тока. Для согласования уровней входных напряжений на входах модулей предусмотрены аттенюаторы и фильтры второго порядка. Для передачи данных между модулями и персональным компьютером с установленным управляющим ПО используется шина данных PCI - express (PXIe). Предусмотрен синхронный запуск входных аналоговых сигналов, обеспечивающийся наличием триггерных цепей и цепей синхронизации. Электропитание модулей осуществляется через шину от крейта стандарта PXIe, в который установлен модуль.
Конструктивно модули состоят из платы, с прикрепленными к ним лицевой и защитной панелями. Защитная панель выполняет также функцию радиатора. Пломбирование модулей не предусмотрено, так как в их конструкции отсутствуют элементы регулировки и подстройки, доступные пользователю.
Модули устанавливаются в крейт стандарта PXIe. Управление модулями осуществляется от персонального компьютера, подключаемого к крейту.
Общий вид модулей представлен на рисунке 1. Обозначение модуля наносится на переднюю панель в цифробуквенном формате методом гравирования. Уникальный заводской номер в цифровом формате из шести знаков наносится на плату модуля (рисунки 3 и 4).
Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на защитную панель модуля. Места для нанесения знака утверждения типа и знака поверки имеются на защитной панели и указаны на рисунке 2.

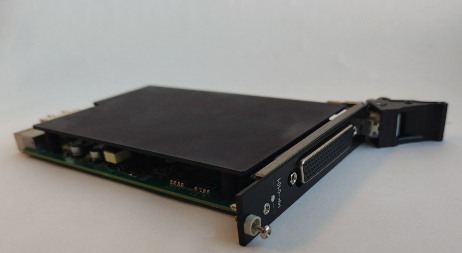

Рисунок 1 - Общий вид модулей МР-0101
Рисунок 2 - Защитная панель модулей МР-0101
Место нанесения заводского номера

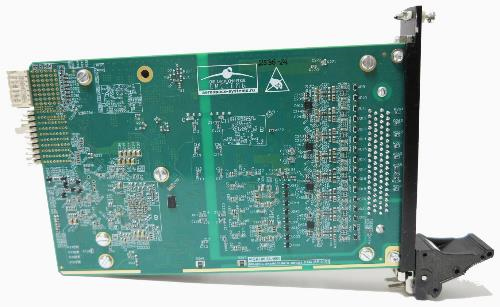

Рисунок 3 - Модуль МР-0101 с местом нанесения заводского номера
Заводской номер

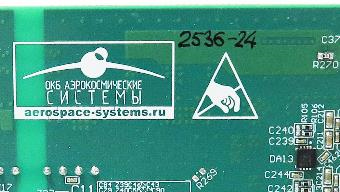

Рисунок 4 - Фрагмент модуля МР-0101
Программное обеспечение
Программное обеспечение, установленное на персональный компьютер с операционной системой Linux, служит для управления режимами работы модулей, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
Настройка модуля PXIe МАВ |
|
Номер версии (идентификационный номер) |
не ниже 1.0 |
Технические характеристики
Метрологические и основные технические характеристики модулей представлены в таблицах 2 и 3.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения напряжения постоянного тока, В |
от -10 до +10 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В не более |
±(0,0006^Цизм.|+0,0018) |
|
Здесь: иизм. - значение напряжения постоянного тока, измеренное модулем, В | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 10,8 до 13,2 |
|
Максимальная потребляемая мощность, Вт, не более |
12 |
|
Габаритные размеры, глубинахширинахвысота, мм, не более |
212x21x131 |
|
Масса, кг, не более |
0,40 |
|
Рабочие условия применения температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа |
от +5 до +45 от 30 до 80 от 84 до 106 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Назначенный срок службы модуля, лет |
5 |
|
Назначенный ресурс модуля, ч |
20000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель блока базового в виде самоклеющейся этикетки.
Комплектность
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Модуль аналогового ввода МР-0101 |
АСДБ.00.63.4000 |
1 |
|
Руководство по эксплуатации |
АСДБ.00.63.4000РЭ |
1 |
|
Компакт-диск с ПО |
Настройка модуля PXIe МАВ |
1 |
|
Дополнительные принадлежности |
- |
по заказу |
Сведения о методах измерений
приведены в гл. 2 «Использование по назначению» Руководства по эксплуатации, АСДБ.00.63.4000РЭ.
Нормативные документы
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Модули аналогового ввода МР-0101». Технические условия, АСДБ.411618.002ТУ.
