Система измерений количества и показателей качества нефти ДНС с УПСВ Орехово-Ермаковского месторождения
| Номер в ГРСИ РФ: | 95233-25 |
|---|---|
| Производитель / заявитель: | ООО "Газпромнефть-Хантос", г. Ханты-Мансийск |
Система измерений количества и показателей качества нефти ДНС с УПСВ Орехово-Ермаковского месторождения (далее - СИКН) предназначена для измерения массы нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95233-25 | ||||||
| Наименование | Система измерений количества и показателей качества нефти ДНС с УПСВ Орехово-Ермаковского месторождения | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | cc89abe1-69de-b594-83ea-e3f0177c525a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "Газпромнефть-Хантос" (ООО "Газпромнефть-Хантос"), г. Ханты-Мансийск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95233-25: Описание типа
2025-95233-25.pdf
|
Скачать | 414.8 КБ | |
|
95233-25: Методика поверки
2025-mp95233-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти ДНС с УПСВ Орехово-Ермаковского месторождения (далее - СИКН) предназначена для измерения массы нефти.
Описание
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:
1) Блок измерительных линий (БИЛ), состоящий из двух измерительных линий (одной рабочей и одной контрольно-резервной).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) Пробозаборное устройства щелевого типа по ГОСТ 2517-2012.
5) Блок рабочего эталона расхода (БРЭР), предназначенный для подключения поверочной установки, которая используется при проведении поверки и контроля метрологических характеристик преобразователей массового расхода.
6) Блок фильтров (БФ), содержащий в своей конструкции фильтра в количестве двух штук, обеспечивающий очистку нефти от посторонних механических включений.
7) Дренажная система закрытого типа с отдельным сбором учтённой и неучтенной нефти.
8) Устройства индикации наличия свободного газа в нефти в количестве 2 штук.
9) Входной и выходной коллекторы.
Состав СИКН представлен в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF300 |
БИЛ |
45115-10 |
|
Датчики температуры ТСПТ Ехd 101 |
БИЛ, БИК |
75208-19 |
|
Датчики температуры 644 |
БИЛ, БИК |
39539-08 |
|
Преобразователи измерительные 644 |
БИЛ, БИК |
14683-09 |
|
Т ермопреобразователи сопротивления платиновые 65 |
БИЛ, БИК |
22257-11 |
|
Преобразователи давления измерительные 3051S |
БИЛ, БИК |
24116-08 |
|
Преобразователи давления измерительные EJA мод. EJA530A |
БИЛ, БИК |
14495-09 |
|
Влагомеры нефти поточные УДВН-1пм |
БИК |
14557-05 14557-15 |
|
Преобразователи плотности жидкости измерительные 7835 |
БИК |
15644-06 |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF050 |
БИК |
45115-10 |
|
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов АБАК+ |
СОИ |
52866-13 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти и массовой доли воды;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и объемной доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

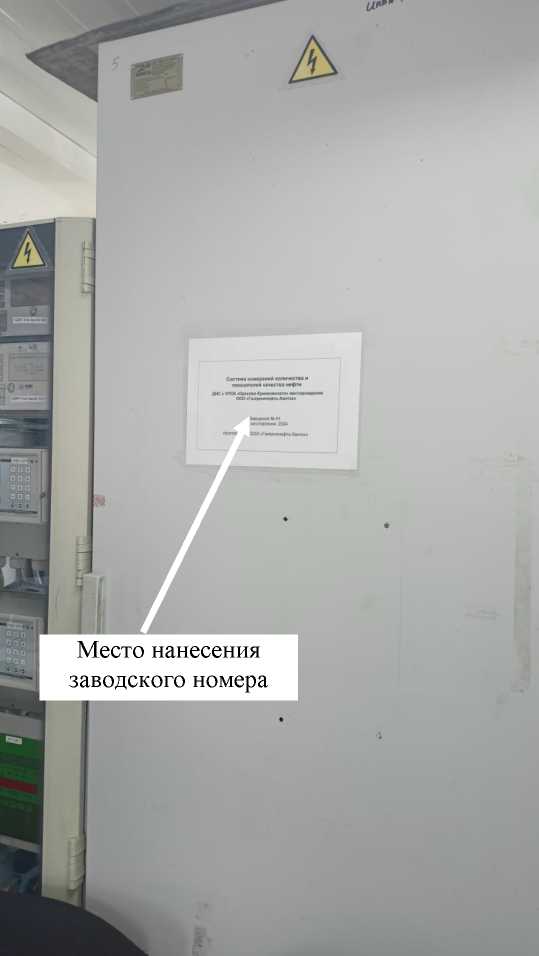

Место расположения СИКН заводской номер 61, на территории УПСВ на ДНС Орехово-Ермаковского месторождения ООО «Газпромнефть-Хантос». Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований одного из следующих документов: описание типа средства измерений, методика поверки средства измерений, инструкция по эксплуатации СИКН или МИ 3002-2006. Заводской номер в виде цифрового обозначения нанесён типографским способом на информационной табличке, установленной на приборном щите, расположенном в помещении операторной. Нанесение знака поверки на СИКН не предусмотрено.
Общий вид СИКН представлен на рисунке 1.

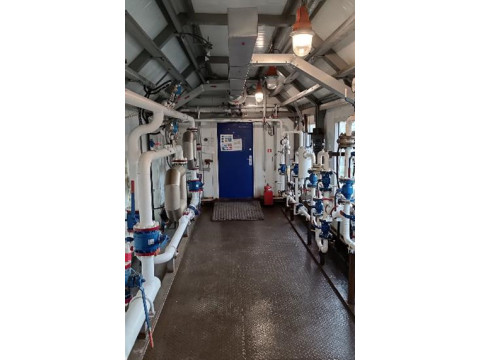

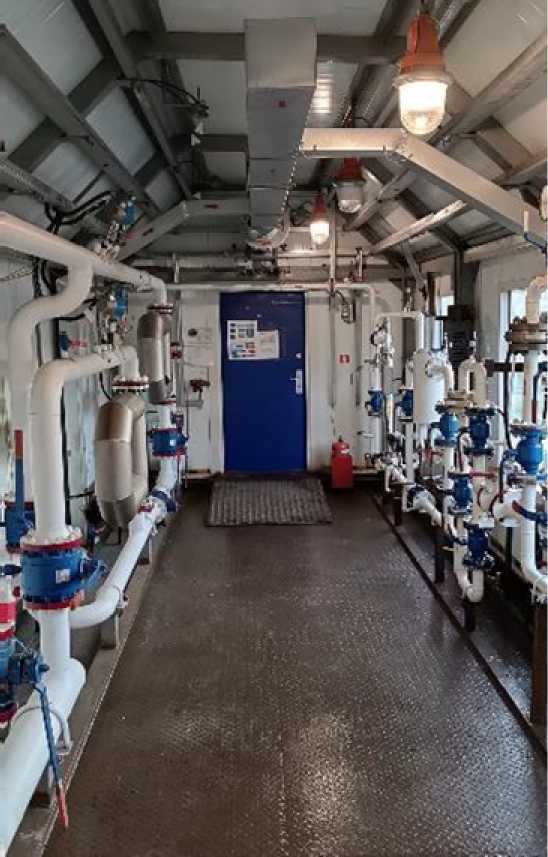

Рисунок 1 - Общий вид СИКН
Программное обеспечение
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного расхода и количества жидкостей и газов АБАК+ и АРМ оператора «Генератор отчётов АБАК Reporter». Метрологические характеристики СИКН нормированы с учётом влияния программного обеспечения на результаты измерений.
Идентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
|
Таблица 2 - Идентификационные данные п |
рограммного обеспечения | |
|
Идентификационные данные (признаки) |
ИВК |
АРМ оператора |
|
Идентификационное наименование ПО |
Abak.bex |
Г енератор отчётов АБАК Reporter |
|
Номер версии ПО |
1.0 |
1.2.5.16 |
|
Цифровой идентификатор ПО |
4069091340 |
ef9f814ff4180d55bd94d0debd230d76 |
|
Алгоритм вычисления цифрового идентификатора |
CRC-32 |
MD5 |
Технические характеристики
Таблица 3 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч |
от 24 до 58 |
|
Пределы допускаемой относительной погрешности измерения: - массы брутто нефти, % - массы нетто нефти, % |
±0,25 ±0,35 |
|
Таблица 4 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
2 (1 рабочая, 1 контрольно-резервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при температуре +20 °С, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более |
от +5 до +40 от 0,3 до 4,0 от 820 до 865 0,5 0,05 100 |
|
Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора |
от +15 до +40 от +20 до +30 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
|
Таблица 5 - Комплектность средства измерений | ||
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти ДНС с УПСВ Орехово-Ермаковского месторождения |
1 экз. | |
|
Инструкция по эксплуатации |
1 экз. | |
Сведения о методах измерений
приведены в документе ВЯ-1831/2024 «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти ДНС с УПСВ Орехово-Ермаковского месторождения ООО «Газпромнефть-Хантос», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2024.49180.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
