Приборы для измерений отклонений формы и расположения поверхностей вращения MCP
| Номер в ГРСИ РФ: | 95237-25 |
|---|---|
| Производитель / заявитель: | ООО "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ"), г. Москва |
Приборы для измерений отклонений формы и расположения поверхностей вращения МСР (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95237-25 |
| Действует | по 18.04.2030 |
| Наименование | Приборы для измерений отклонений формы и расположения поверхностей вращения |
| Модель | MCP |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 17b3fd81-b373-8bd8-1756-5e9c8b52fe43 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (50%) |
| Неуспешных поверок (СИ непригодно) | 1 (50 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95237-25: Описание типа
2025-95237-25.pdf
|
Скачать | 728.9 КБ | |
|
95237-25: Методика поверки
2025-mp95237-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Приборы для измерений отклонений формы и расположения поверхностей вращения МСР (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Описание
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Щуп описывает траекторию действительного профиля исследуемой поверхности.
Приборы состоят из механической части, электронного блока, монитора с персональным компьютером c программным обеспечением.
Приборы выпускаются следующих модификаций: МСР-100, МСР-250, отличающихся рядом конструктивных особенностей.
Механическая часть прибора включает шпиндель, (на подшипниках скольжения мод. МСР-100, на воздушных подшипниках мод. МСР-250) с рабочим столом для установки, вращения, центрирования и выравнивания контролируемой детали, датчик с щупом, моторизованный рычаг с механизмом крепления и перемещения щупа по оси X со шкалой, колонну со шкалой по оси Z для обеспечения перемещения датчика по вертикали.
Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).
Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:
- алгоритмическая фильтрация фильтрами Гаусса;
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;
- расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной зоны;
- расчет максимального отклонения профиля.
Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.
Перемещение датчика по оси R и Z осуществляется с помощью джойстика.
Приборы оснащаются приводами для моторизованного перемещения датчика по осям R и Z.
Пломбирование приборов от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения нанесен методом печати на маркировочную табличку, которая расположена на задней панели основания приборов (Рис. 2).
Общий вид приборов представлен на рисунке 1.
Место нанесения таблички с заводским номером и знаком утверждения типа
а)
б)

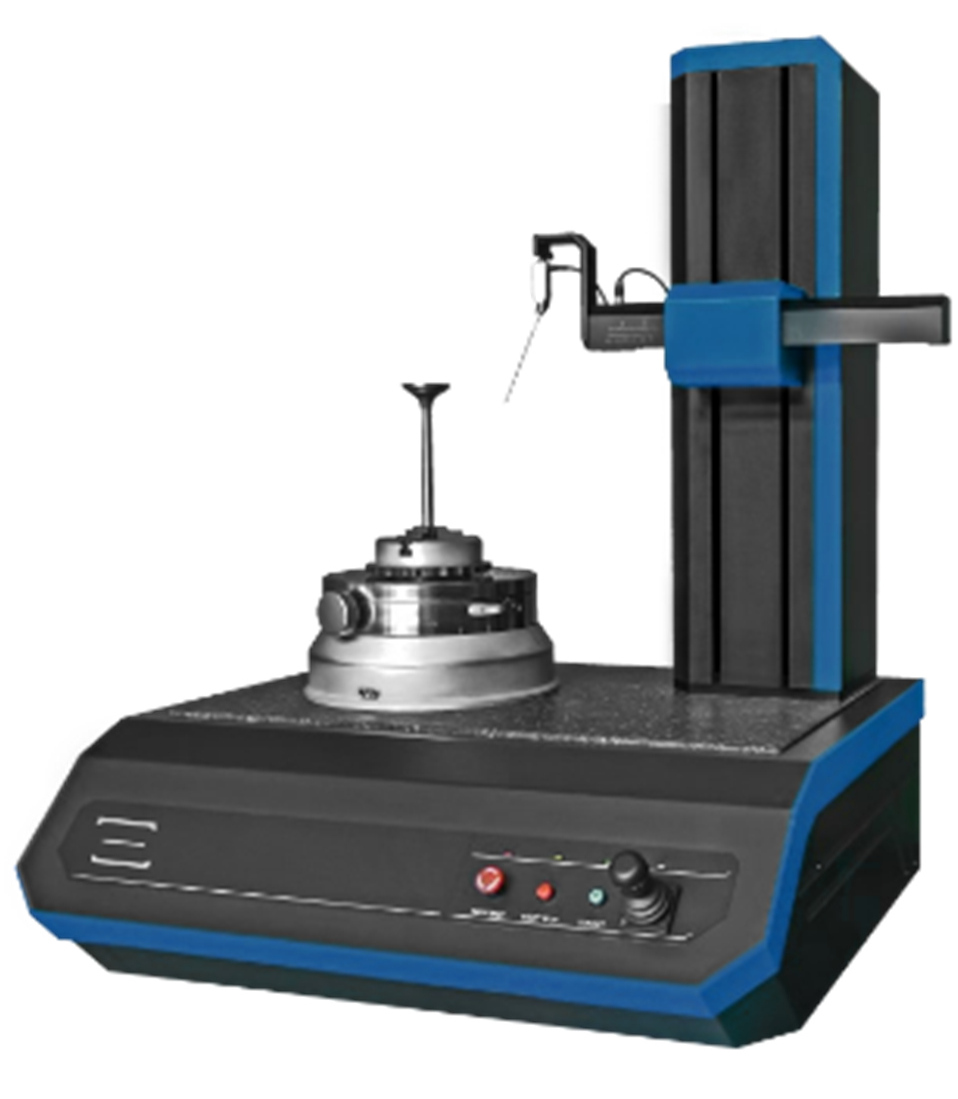

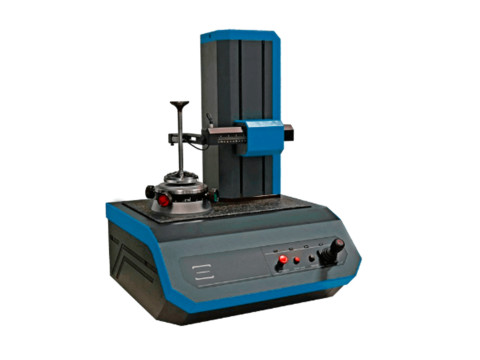

Рисунок 1 - Внешний вид приборов а) МСР-100; б) МСР-250

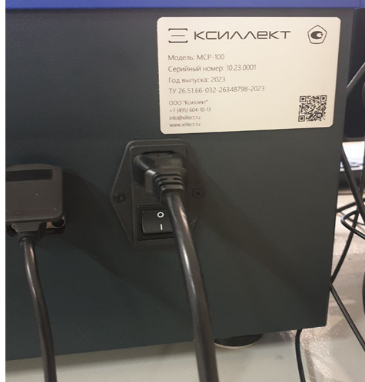

Рисунок 2 - Вид маркировочной таблички и место ее нанесения на приборы
Программное обеспечение
Программное обеспечение CIRCOM представляет собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на компьютер. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения_____________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CIRCOM |
|
Номер версии (идентификационный номер) ПО |
не ниже 6.4.28 |
|
Цифровой идентификатор ПО |
- |
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики приборов___________________
|
Наименование характеристики |
Значение | |
|
Модификация |
МСР-100 |
МСР-250 |
|
Диапазон измерений отклонений от круглости, мкм |
от 0,01 до 600 | |
|
Пределы допускаемой абсолютной погрешности измерений отклонения от круглости, мкм2) |
±(0,06+0,03Х)1, где Х - измеренное значение отклонения от круглости, мкм | |
|
Предел допускаемой абсолютной радиальной погрешности шпинделя, мкм3) |
0,06+0,002H, где H - расстояние от поверхности рабочего стола, мм | |
|
Предел допускаемой абсолютной осевой погрешности шпинделя, мкм3) |
0,02+0,011R, где R - расстояние от центра вращения шпинделя, мм | |
|
Диапазон перемещений по оси Z, мм |
от 0 до 350 |
от 0 до 500 |
|
Предел допускаемого отклонения от прямолинейности по оси Z, мкм |
1,0 (на длине 300 мм) |
1,0 (на длине 400 мм) |
|
Максимальный вес детали, кг, не более |
20 |
50 |
|
Максимальный диаметр измеряемой детали, мм, не более |
300 |
500 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
587 632 793 |
786 727 993 |
|
Наименование характеристики |
Значение |
|
Примечания: 1) На высоте не более 25 мм над уровнем стола; 2) При следующих условиях измерений: метод анализа - LSC, фильтр Гаусса, полоса пропускания фильтра 1-500, скорость вращения - 6 об/мин; 3) При следующих условиях измерений: метод анализа - LSC, фильтр Гаусса, полоса пропускания фильтра 1-50, скорость вращения - 6 об/мин | |
Таблица 3 - Технические характеристики приборов
|
Наименование характеристики |
Значение |
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % |
от +18 до +22 от 0 до 95, без конденсации |
|
Параметры электропитания - напряжение, В - частота, Г ц - мощность, В А, не более |
от 110 до 240 вкл. 50/60 350 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку.
Комплектность
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Кол-во |
|
Прибор для измерений отклонений формы и расположения поверхностей вращения |
МСР-100/МСР-250 ( в зависимости от модификации) |
1 шт. |
|
Щуп стандартный диаметром 2 мм |
- |
1 шт. |
|
Руководство по эксплуатации |
26.51.66-032-26348798-2023РЭ |
1 экз. |
Сведения о методах измерений
Методы измерений изложены в разделе 5 «Автоматический цикл измерений» документа «Приборы для измерений отклонений формы и расположения поверхностей вращения МСР. Руководство по эксплуатации» РЭ.
Нормативные документы
Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения, утвержденная приказом Росстандарта от 30 мая 2024 г. № 1321;
ТУ 26.51.66-032-26348798-2023 «Приборы для измерений отклонений формы и расположения поверхностей вращения МСР».
